Usdr usdx+ Plus 8 Band SDR Full Mode HF Ham Radio SSB QRP Ricetrasmettitore Aggiornamento generico

Nota:
Questo prodotto non ha una fonte di alimentazione. Deve essere equipaggiato dall'utente. Assicurati che non ti dispiaccia prima di acquistare! ! !
L'interfaccia di alimentazione è di 5,5 mm, la tensione di alimentazione è di 12,6 V, è possibile utilizzare 1 A 2 A.
È possibile acquistare un alimentatore in base ai valori sopra indicati, grazie.

Descrizione:
Questo è un ricetrasmettitore QRP SSB/CW a onde corte. Le dimensioni ultra ridotte sono facili da trasportare per l'uso all'aperto. Ha una batteria al litio integrata da 4000 mAh, utilizza uno schermo LCD 1602N e ha un altoparlante integrato. Supporta la connessione a un PC, utilizzando il controllo software in modalità digitale come FT8, JS8 e FT4 e supporta la decodifica automatica CW.

Caratteristiche:
-8 tracce coprono 80m/60m/40m/30m/20m/17m/15m/10m
- Eccellente progettazione del layout PCB in linea con i principi di progettazione dei circuiti ad alta frequenza per garantire prestazioni eccellenti
-Se si utilizza la batteria interna o l'alimentatore esterno da 13,8 V, può raggiungere una potenza di 3-5 W in 8 gamme e riservare i pad del pacchetto SOT-223 e TO-220 necessari per l'aggiornamento
-Elevata efficienza di emissione, l'efficienza di 80 m/60 m/40 m/30 m/20 m è superiore all'80%, l'efficienza di 17 m è superiore al 70%, l'efficienza di 15 m/10 m è superiore al 60%
- Alta precisione TCXO del marchio KDS, la precisione della frequenza è migliore di 1 ppm, la stabilità della frequenza è migliore di 0,5 ppm

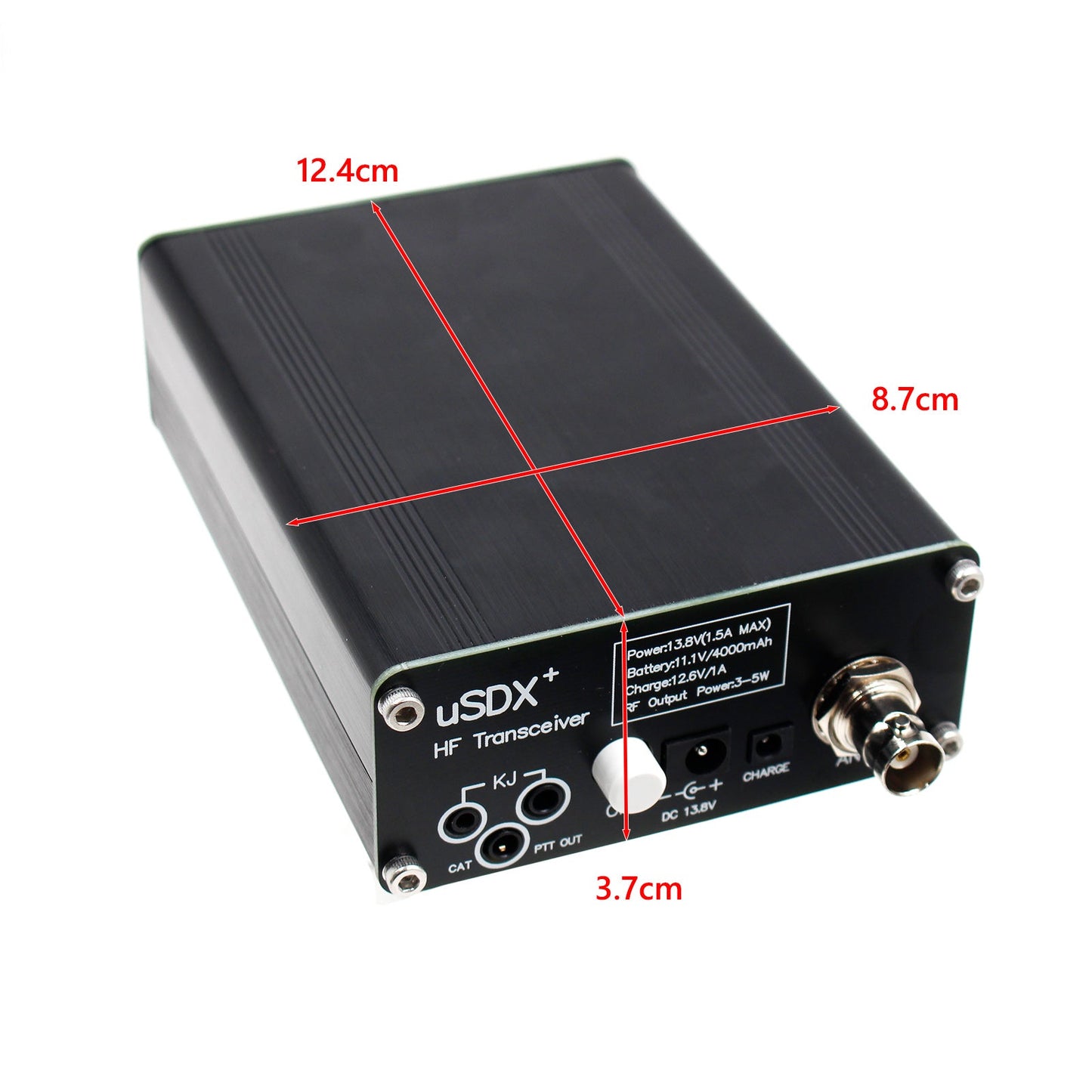

-Dimensioni ultra ridotte: 83*38*124 mm (escluse le parti sporgenti)
- Interfacce abbondanti (cat, ptt out, mic/key, k-head mic)
-Tutte le parti LPF utilizzano condensatori 100v c0g/np0
-Utilizzare relè di ritenuta magnetici originali Omron originali
-Utilizzare chip amplificatore operazionale con rumore inferiore rispetto a LM4562
-Altoparlante incorporato con cavità
- Batteria al litio incorporata da 11,1 V (12,6 V).
- Interfaccia antenna BNC

L'aggiornamento usdx+ è il seguente:
- Spostati i jack delle cuffie e del tasto di accensione/microfono sul pannello frontale per un facile accesso alle cuffie e al pulsante di accensione.
- Sposta i tasti nella parte inferiore dello schermo LCD per un'area tattile più ampia e un'esperienza di battitura più confortevole.
- Effetti altoparlanti integrati aggiornati, raddoppia il suono!
- I pad riservati PCB per vari aggiornamenti, pronti all'uso, possono essere utilizzati come modello per l'apprendimento dell'aggiornamento fai-da-te
- Cambia rapidamente la frequenza qrp cw.
- Supporta la regolazione del volume del tono laterale cw.
- Supporta la regolazione del tono laterale in cw.


Elenco delle funzioni:
1. Supporta tutte le modalità: usb, lsb, cw, am, fm (la modalità ssb ha un buon effetto di ricezione, ma uno scarso effetto di trasmissione. Le modalità AM e FM sono gratuite e l'effetto non è buono)
Filtro filtro dsp: banda passante 4000, 2500, 1700, 500, 200, 100, 50Hz
2. Funzione Funzioni DSP: controllo automatico del guadagno (AGC), riduzione del rumore (NR), trigger vocale Xmit (VOX), attenuatore RX (ATT), gate rumore TX, controllo unità tx, controllo volume, misuratore dbm/s.
3. Soppressione barra laterale/portante SSSSB trasmissione: migliore di -45dbc, imd3 (doppio tono) -33dbc, ricezione: migliore di -50dbc
4. Supporta il supporto multi-banda, regolabile in continuo 10 m entro un intervallo di frequenza di 80 m (da 20 khz..99 mhz, prestazioni di perdita)
5. Firmware open source, realizzato con arduino ide; consente la sperimentazione, è possibile aggiungere nuove funzionalità, i contributi possono essere condivisi tramite github, complessità del software: 2000 righe di codice Vovox basato su software disponibili per un controllo completo rapido (operazioni qsk e half-qsk) o rx/switch ausiliario tx per il controllo esterno di uscita ptt/pa utilizzando uno stadio di ritardo tx completamente digitale e un trasmettitore di stadio ssb basato su software in modalità digitale (nessuna interfaccia cat o ptt richiesta): controlla la fase del sill si5351 (commutando a 800kbits/s Piccole variazioni di frequenza sotto i2c) e grandezza di pa (tramite pwm pa key shaping circuit)
6. Stadio ricevitore SDR completamente digitale basato su software (opzionale): il segnale I/Q (complesso) viene campionato da un mixer digitale del rivelatore di campionamento in quadratura e uno sfasamento di 90 gradi viene eseguito matematicamente nel software (trasformata di Hilbert) e tre indipendentemente fader analogici commutabili (0db,-13db,-20db,-33db,-53db,-60db,-73db) dal pre-ricevitore aggiungendo bande laterali Atten
7. Rumore di fondo del ricevitore mds: -135dbm a 28mhz (200hz bw)
8. Selettività front-end del ricevitore del ricevitore: frequenza di sintonia di +/- 2 kHz ripida 45 dB/decade
9. Intervallo dinamico di blocco del blocco: offset 20 kHz 123 dB, offset 2 kHz 78 dB
Decodificatore 10.cw, keyer diretto/giambico-a/b
11.vvfo a/b + rit e split, e il corrispondente relay attraverso i2c
12.cat supporta cat con interruttore filtro (usando il protocollo kenwood TS-480)

Specifiche:
-Tipo: ricetrasmettitore hf qrp sdr
-Modalità: ssb/cw
-Uscita RF: 10w max a 13,8v uscita cc a
- Gamma di frequenza: 3,5-30 MHz
-Microfono incorporato
-Antenna/connettore: 50ohm/so-239

La confezione include:
-1 x ricetrasmettitore usdx+ (nessuna alimentazione)
-1 microfono
-4 piedini per macchina

Spedizione:
Spedizione gratuita
Tempi di consegna: 2-6 giorni lavorativi

Garanzia:
Resi: i clienti hanno il diritto di richiedere un reso entro 60 giorni dal ricevimento del prodotto
Esperto online 24 ore su 24: risolvi i problemi di installazione e del prodotto
