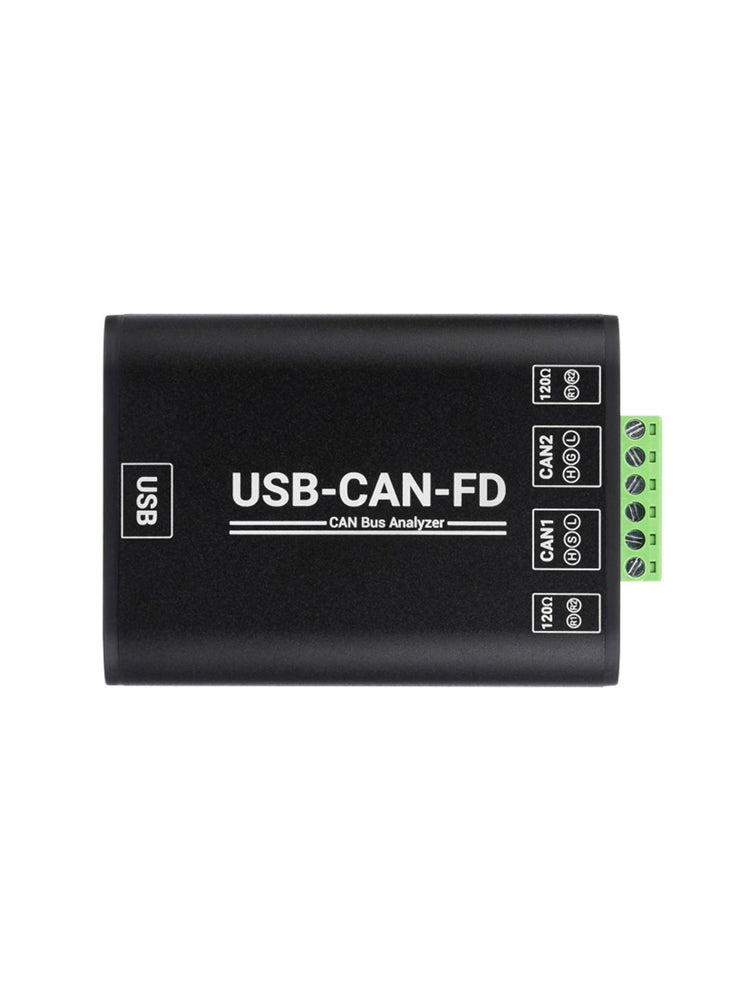

Modulo di comunicazione per isolamento elettrico del convertitore di interfaccia da USB a CAN FD

Descrizione:

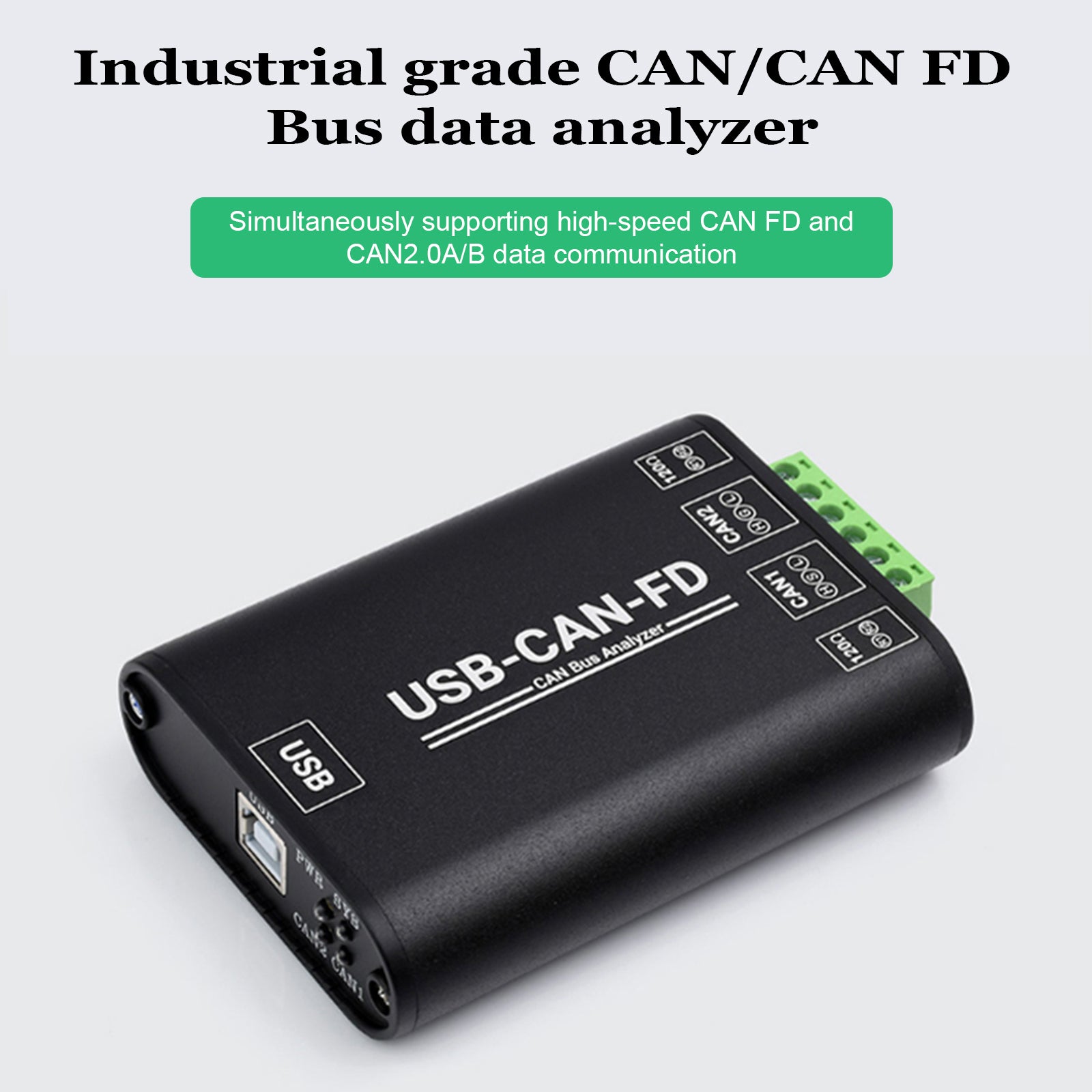

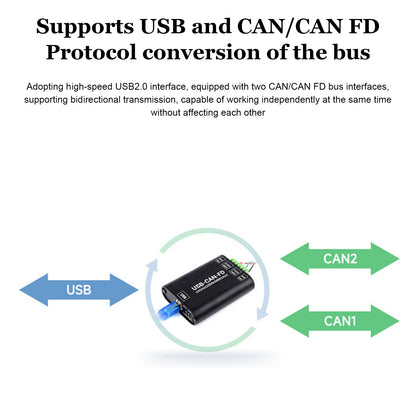

USB-CAN-FD è un convertitore di interfaccia da USB a CANFD ad alte prestazioni di livello industriale, una scheda di interfaccia di comunicazione bus CAN/CAN FD e un analizzatore di dati del protocollo CAN/CANFD. Integra due interfacce CAN FD indipendenti con isolamento elettrico e circuiti di protezione multipli; supporta i sistemi Windows XP/7/8/10/11, fornisce driver, software relativo a CAN FD Tools, esempi e tutorial di chiamate di sviluppo secondarie, ecc.

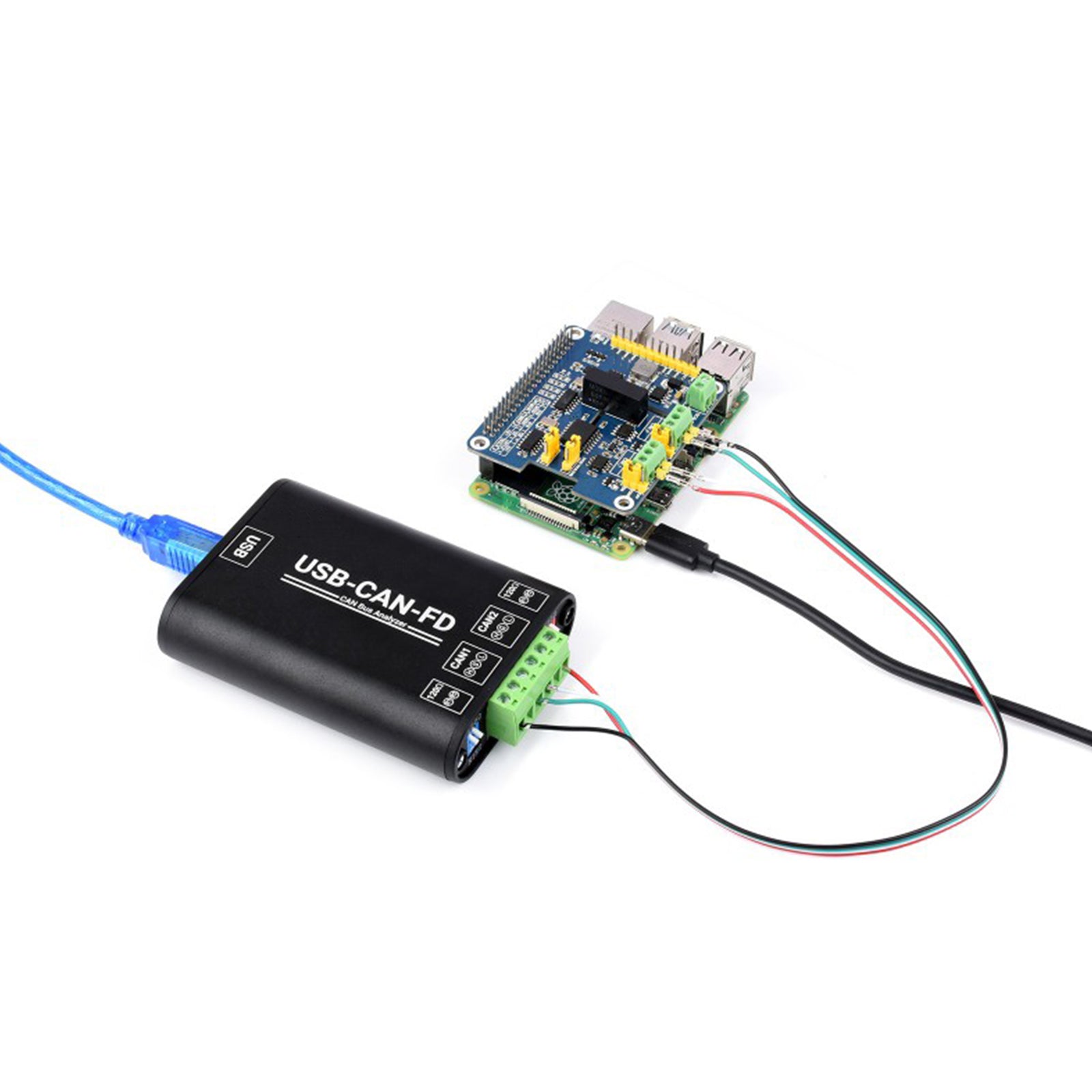

Può essere collegato al PC o all'host di controllo industriale tramite USB per realizzare il controllo di invio e ricezione, analisi dei dati, raccolta e monitoraggio della rete bus CAN/CANFD. Questo prodotto è di piccole dimensioni e facile da usare. Può essere utilizzato per l'apprendimento introduttivo e il debug del bus CAN/CANFD. Può essere utilizzato anche per lo sviluppo secondario e l'integrazione in vari scenari applicativi industriali, di comunicazione di potenza e di controllo intelligente che richiedono la comunicazione bus CAN/CANFD. mezzo.

Specifiche:
Tipo: Grado industriale: convertitore di interfaccia da USB a CAN FD, scheda di interfaccia di comunicazione bus CAN/CAN FD, analizzatore di dati del protocollo CAN/CAN FD
Interfaccia USB:
Livello di lavoro: 5 V (alimentazione diretta tramite porta USB, non è richiesta alcuna alimentazione aggiuntiva)
Modulo di interfaccia: interfaccia di tipo USB-B
Interfaccia CAN/CAN FD:

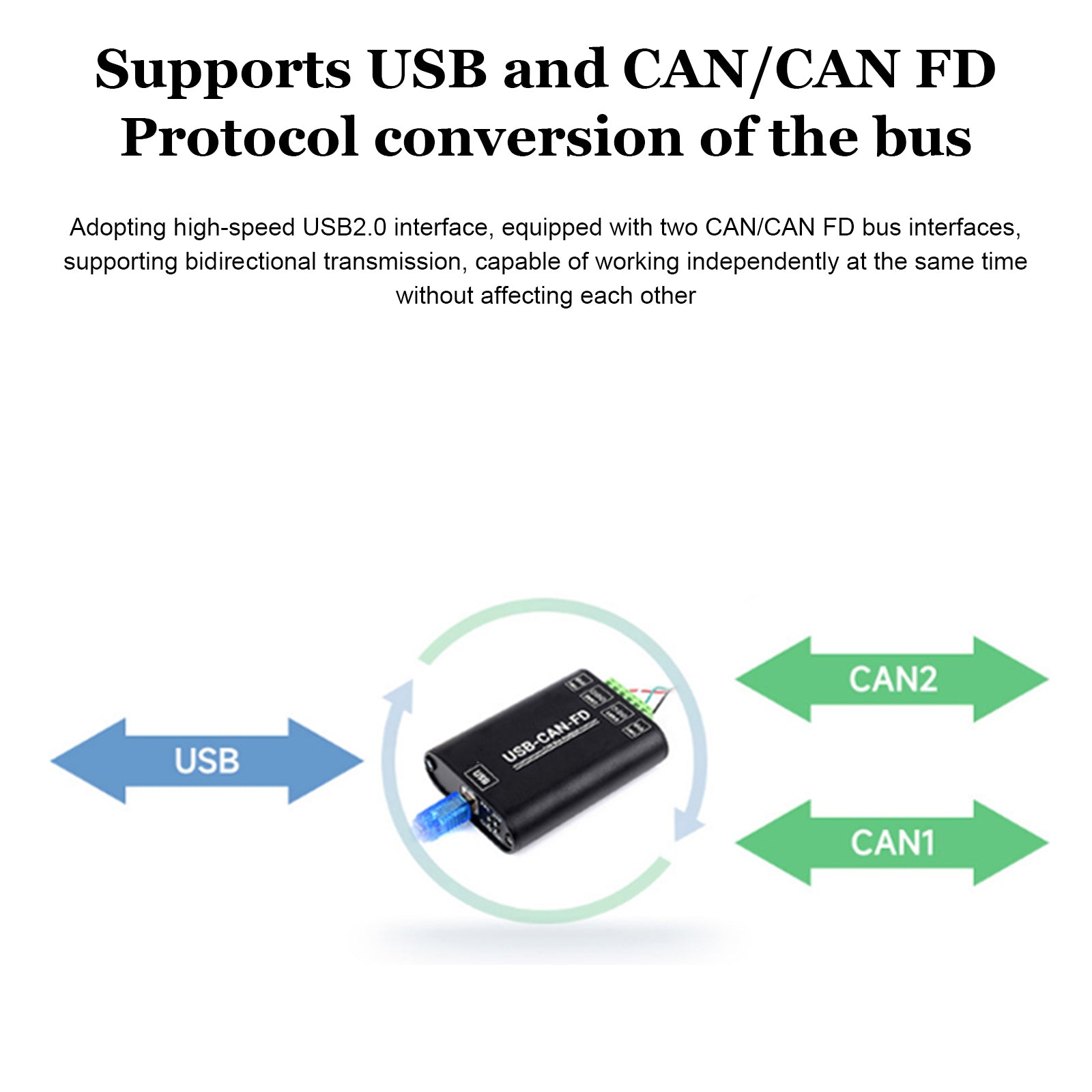

Numero di canali CAN/CAN FD: due canali: CAN1 e CAN2 (indipendenti l'uno dall'altro, indipendenti l'uno dall'altro, completamente isolati, tensione di isolamento 3000 V CC)

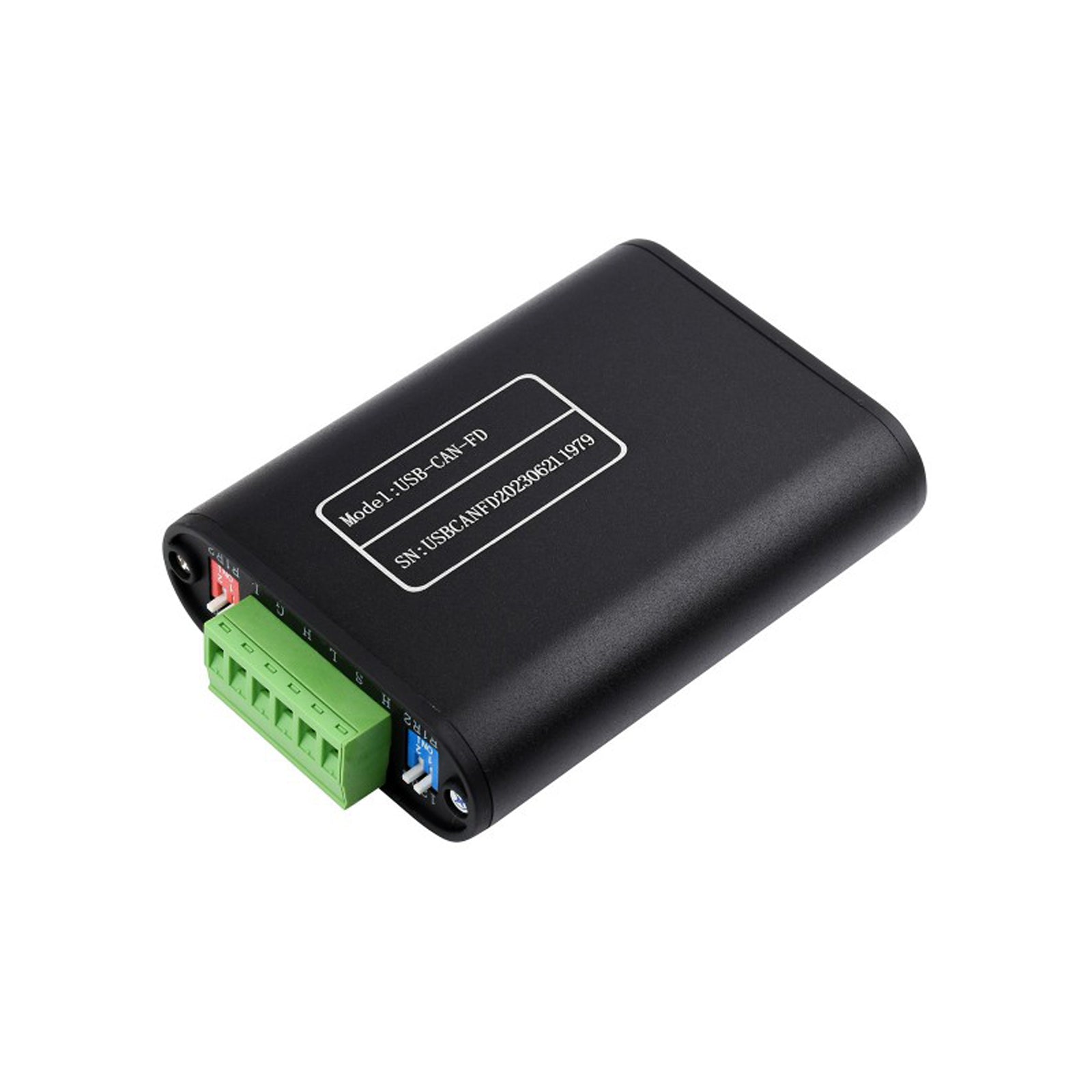

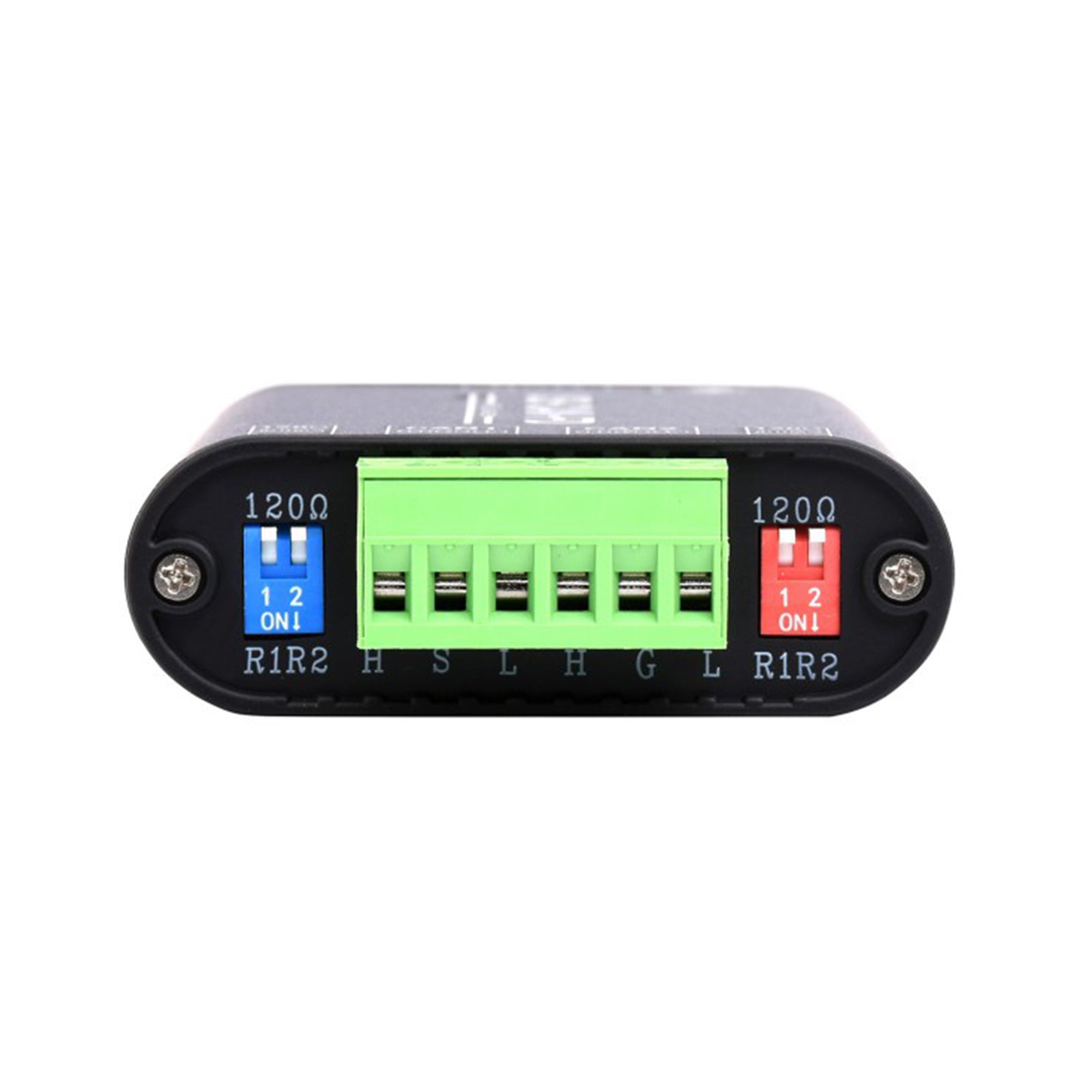

Modulo di interfaccia: interfaccia terminale (OPEN6 passo 5,08 mm)

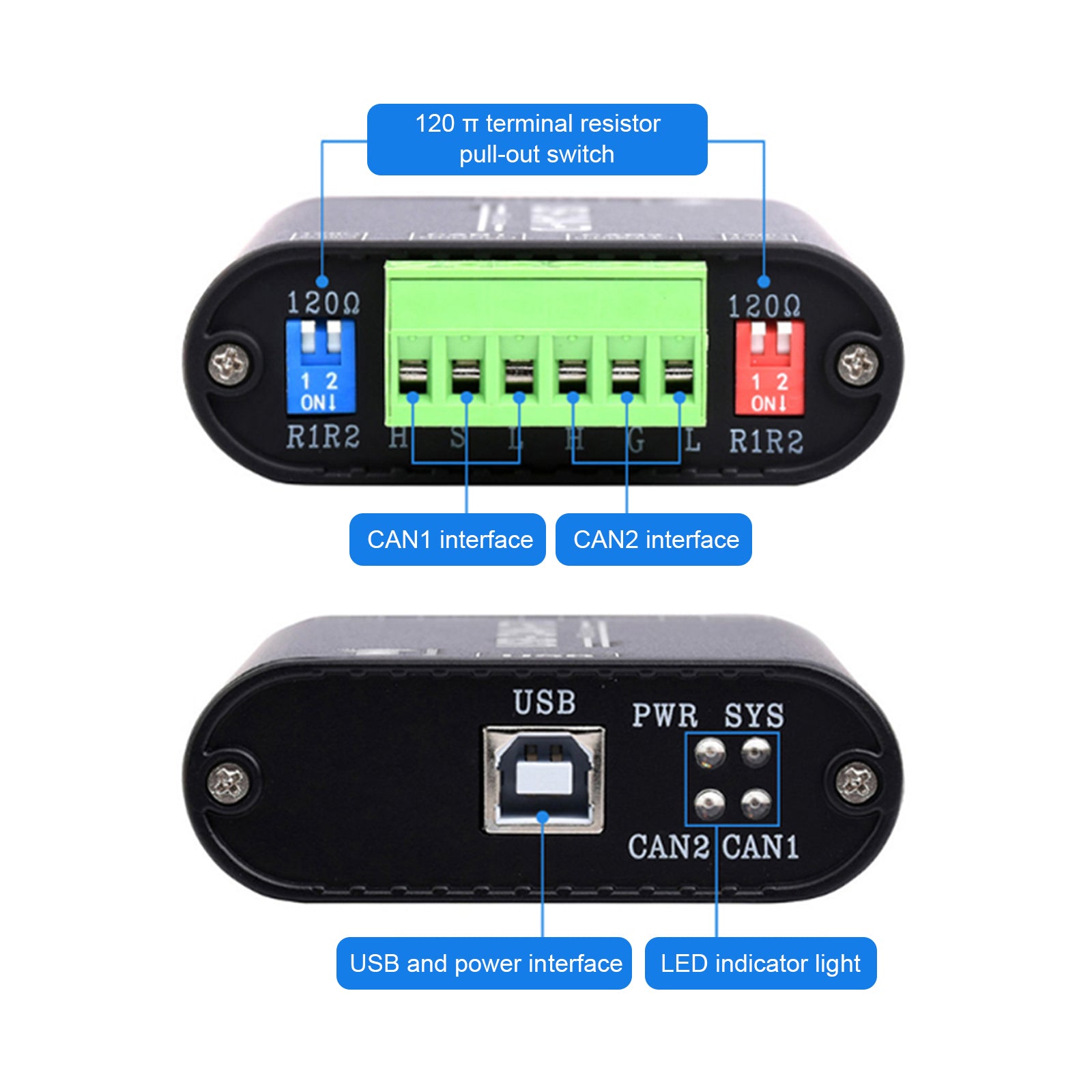

Resistore di corrispondenza: ogni CAN/CANFD dispone di due resistori terminali da 120 Ω integrati, che possono essere abilitati tramite interruttori
Velocità di comunicazione: 100Kbps~5Mbps (configurabile tramite software)

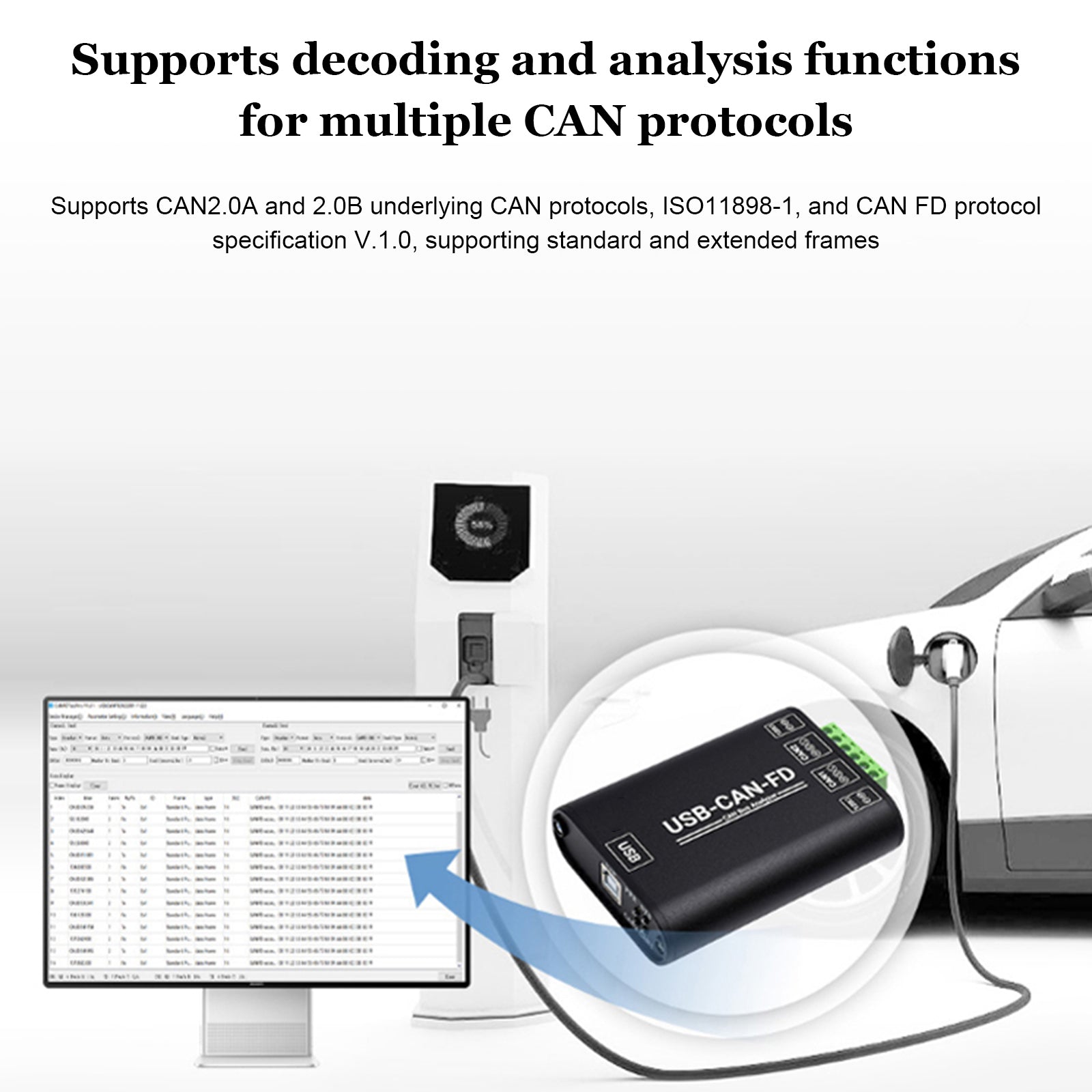

Supporto protocollo: protocollo CAN2.0A e 2.0BISO11898-1CAN FD specifica protocollo V1.0
Capacità di invio e ricezione dati: la ricezione di ciascun CAN/CAN FD può raggiungere 20.000 frame/s e la trasmissione può raggiungere 5.000 frame/s
Buffer del ricetrasmettitore dati: ciascun buffer di ricezione CAN/CANFD è di 1500 frame e il buffer di trasmissione è di 64 frame (ritrasmissione automatica quando la trasmissione fallisce)

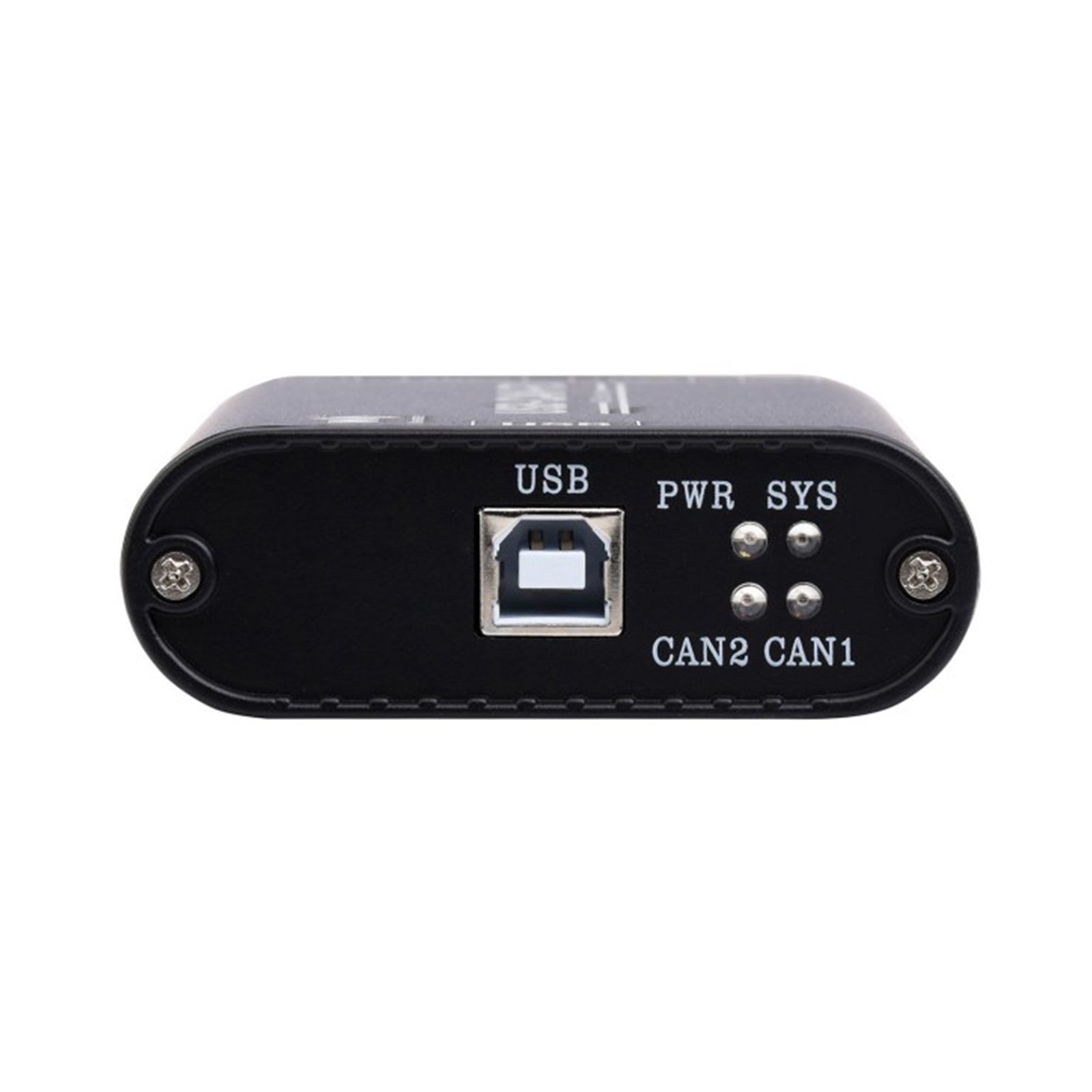

Spia:
PWR: spia di alimentazione
SYS: indicatore di stato del sistema, normalmente spento; quando c'è un errore sul bus è sempre acceso
CAN1: indicatore luminoso del canale CAN1 (lampeggia durante l'invio e la ricezione di dati)
CAN2: indicatore del canale CAN2 (lampeggia durante l'invio e la ricezione di dati)
Sistema supportato: Windows: WindowsXP/7/8/10/11 (32 bit e 64 bit), attualmente non supporta il sistema Linux, il relativo driver è in fase di sviluppo
Temperatura di funzionamento: -40~85℃
Materiale guscio: corpo metallico in lega di alluminio + deflettori isolanti ignifughi 3D su entrambi i lati; questo design del guscio e la combinazione di materiali possono prevenire meglio lo scarico della punta metallica e migliorare il fattore di sicurezza e la durata del prodotto

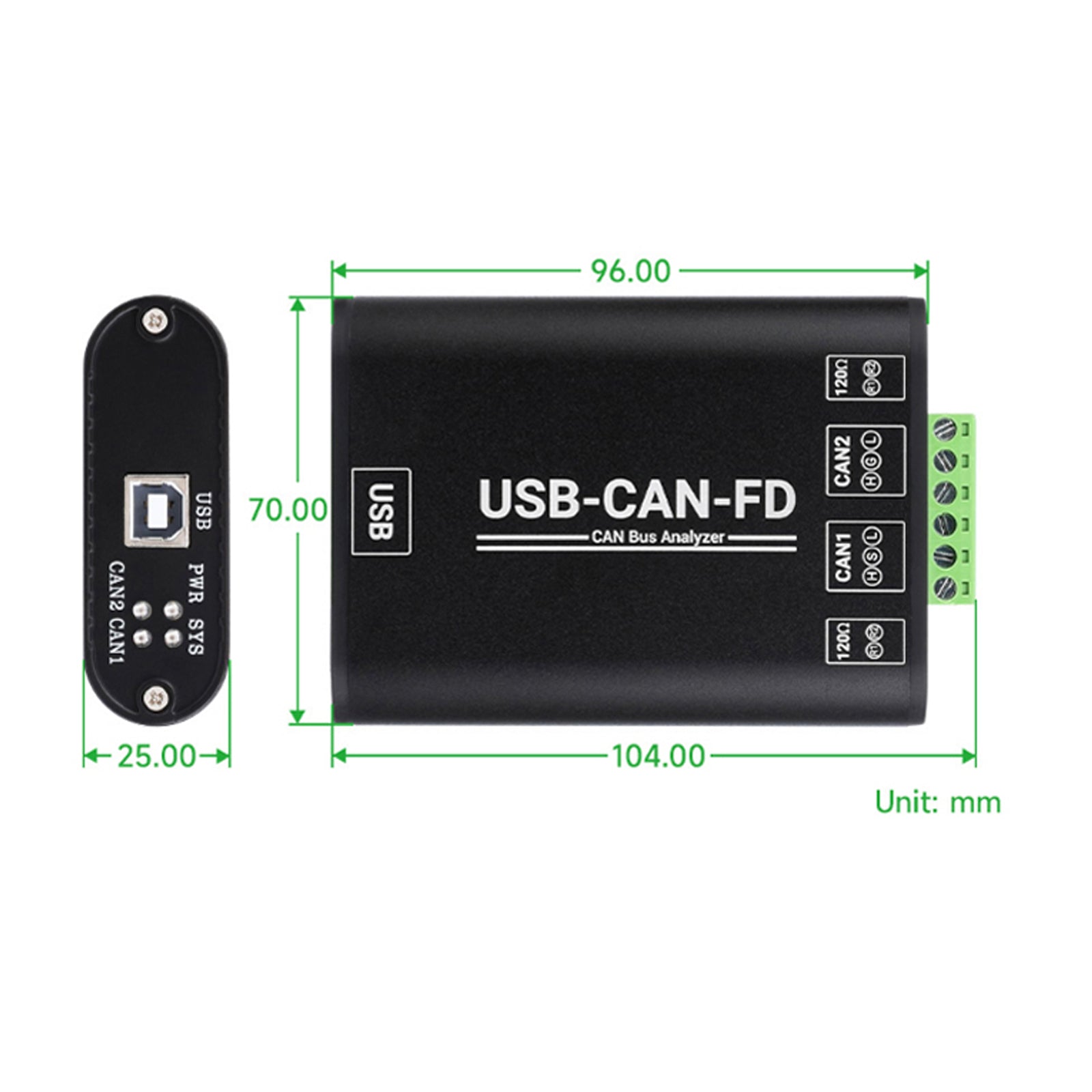

Dimensioni del prodotto: 104 x 70 x 25 mm

Il pacchetto include:
1x USB-CAN FD
1x cavo USB da tipo A a tipo B
1 cavo a 4 PIN
1x cacciavite

Garanzia:
Resi: i clienti hanno il diritto di richiedere un reso entro 60 giorni dal ricevimento del prodotto
Esperto online 24 ore su 24: risolvi i problemi di installazione e di prodotto
