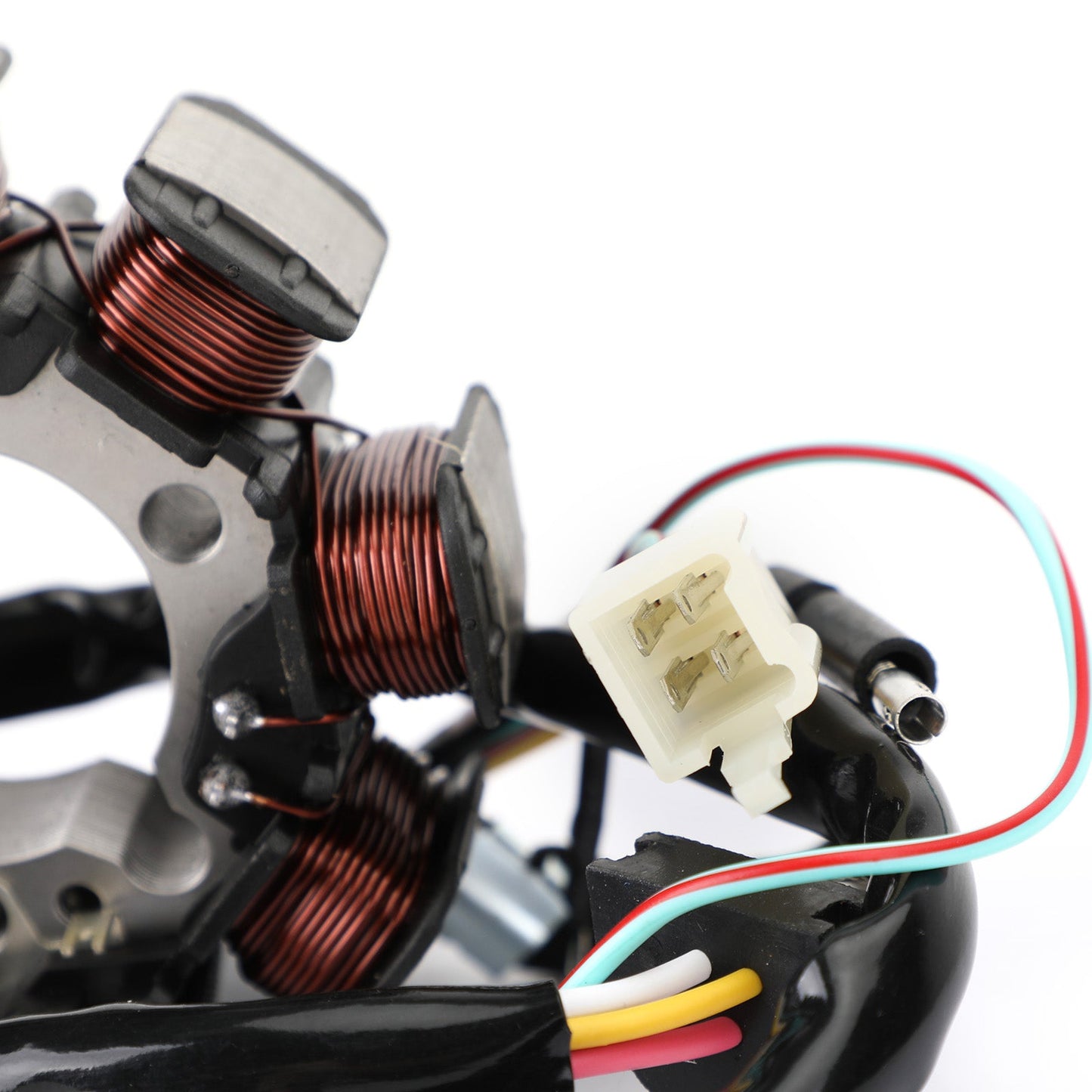

Honda XL250R XL250 250R 250 A AC 1985 1986 1987 Alternatore statore

Dimensioni :
Diametro interno: 34 mm
Diametro esterno: 88 mm
Spessore del palo: 35,8 mm
Larghezza del palo: 24,8 mm

Altre specifiche:
Numero di fili: 5
Numero di pin: 5 (+1)
Numero di spine: 2
Numero di fori di fissaggio: 3
Numero di poli: 8

Numero parte di riferimento:
31120-KL4-771
31120-KL4-772
31120-KR6-004
31120-KR6-415

Attrezzature :
Misura per Honda XL250R A 1985-1987
Misura per Honda XL250R AC 1985-1987

La confezione include:
1x bobina dello statore del generatore

Nota :
Prima di installare il nuovo statore

Controllare l'uscita CA dello statore.
Sostituire eventuali connettori bruciati o corrosi sullo statore e sul regolatore/raddrizzatore.
Controllare e riparare eventuali cavi fusi.
Utilizzare grasso dielettrico per alte temperature su tutti i connettori
Il nostro statore potrebbe utilizzare un codice colore del filo diverso dall'originale.
Tutti i cavi sono installati nell'ordine corretto; si prega di non modificare nessuna delle configurazioni di cablaggio.
Questo statore è progettato come sostituzione diretta del plug-in e dovrebbe essere utilizzato come tale.
Quando si imbullona lo statore, utilizzare sempre un composto di bloccaggio.
Se il nostro statore include una bobina di raccolta, assicurarsi sempre che il traferro sia corretto al momento dell'installazione.

Tutte le immagini degli articoli sono accurate; in caso di dubbio, non esitare a confrontare il nostro articolo con la tua parte originale.
