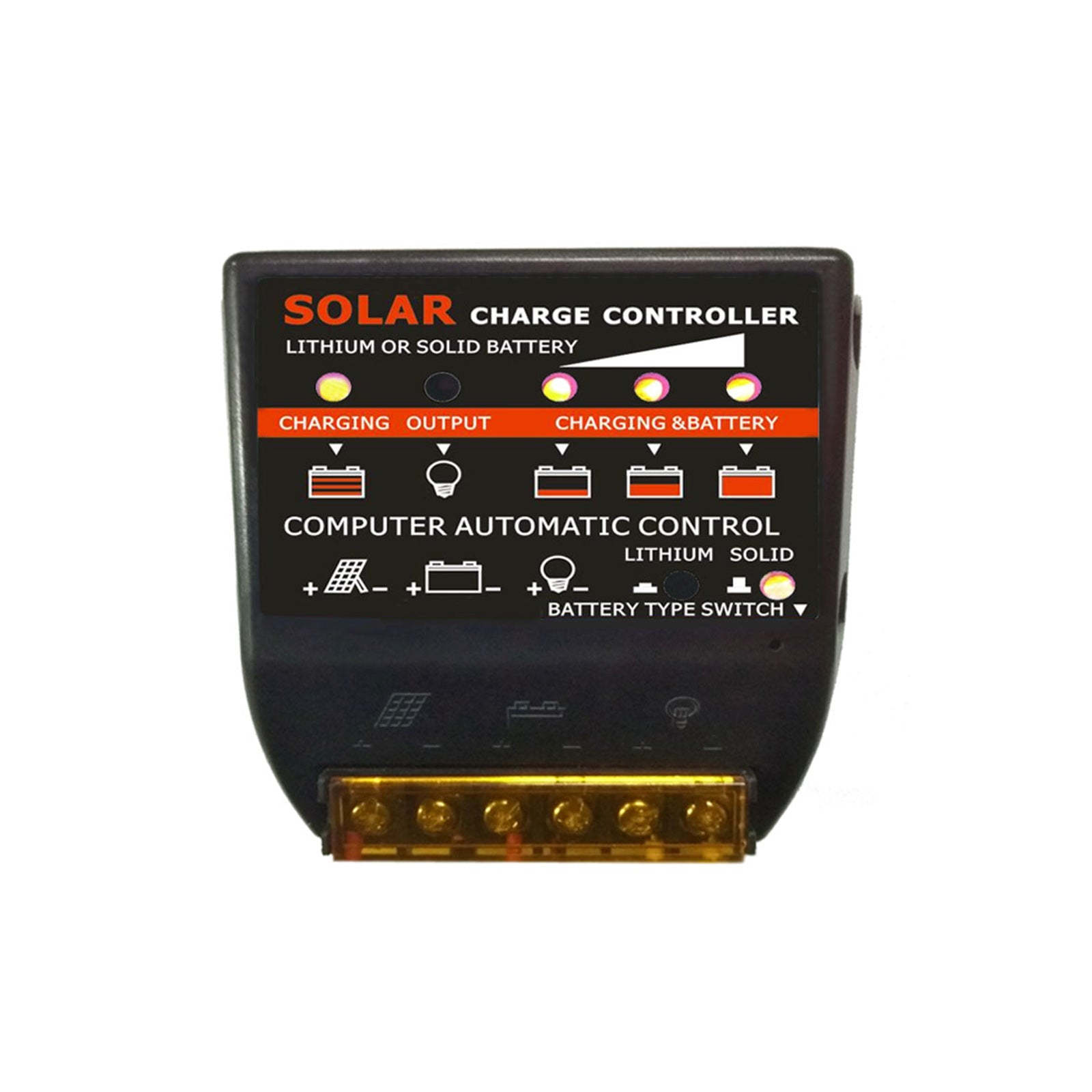

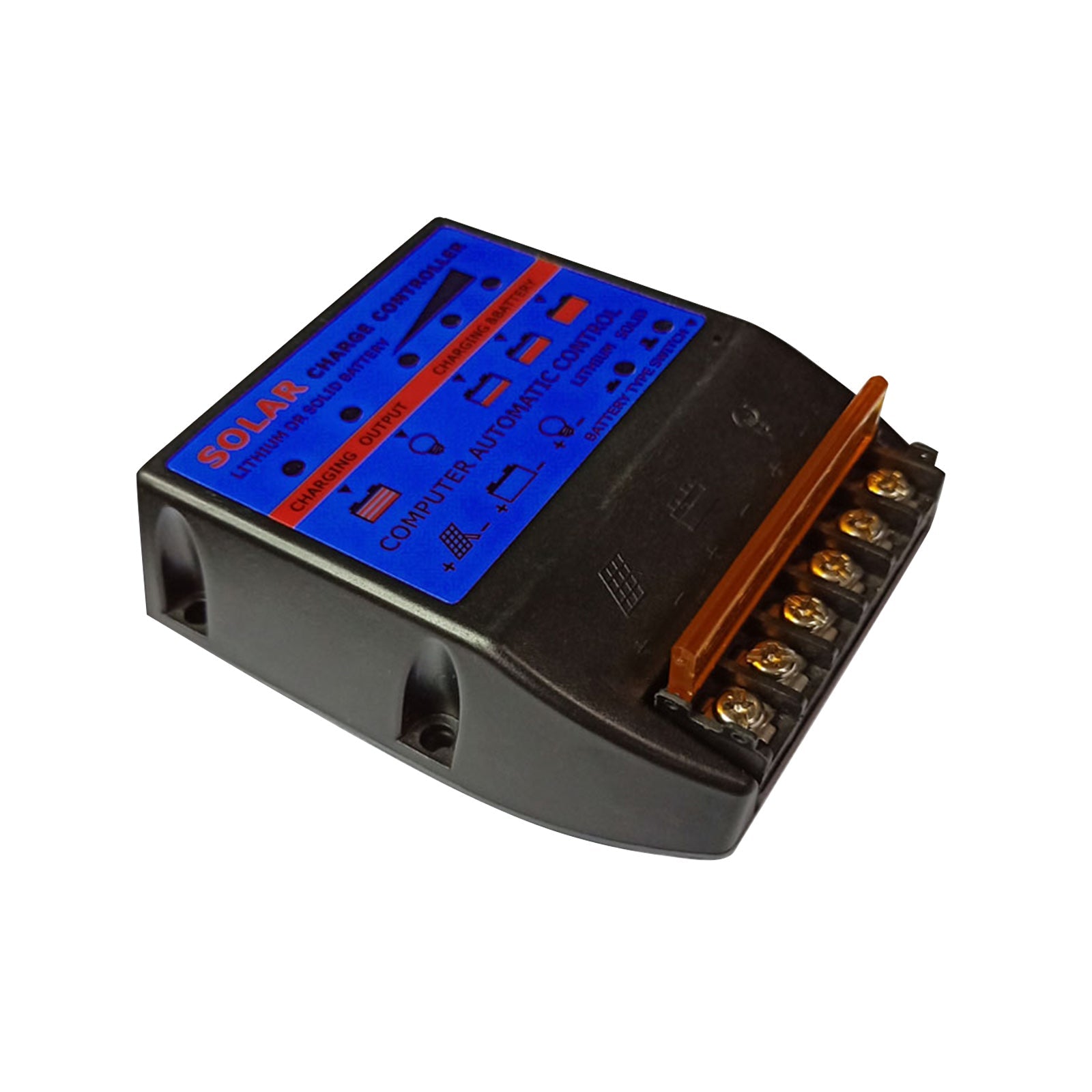

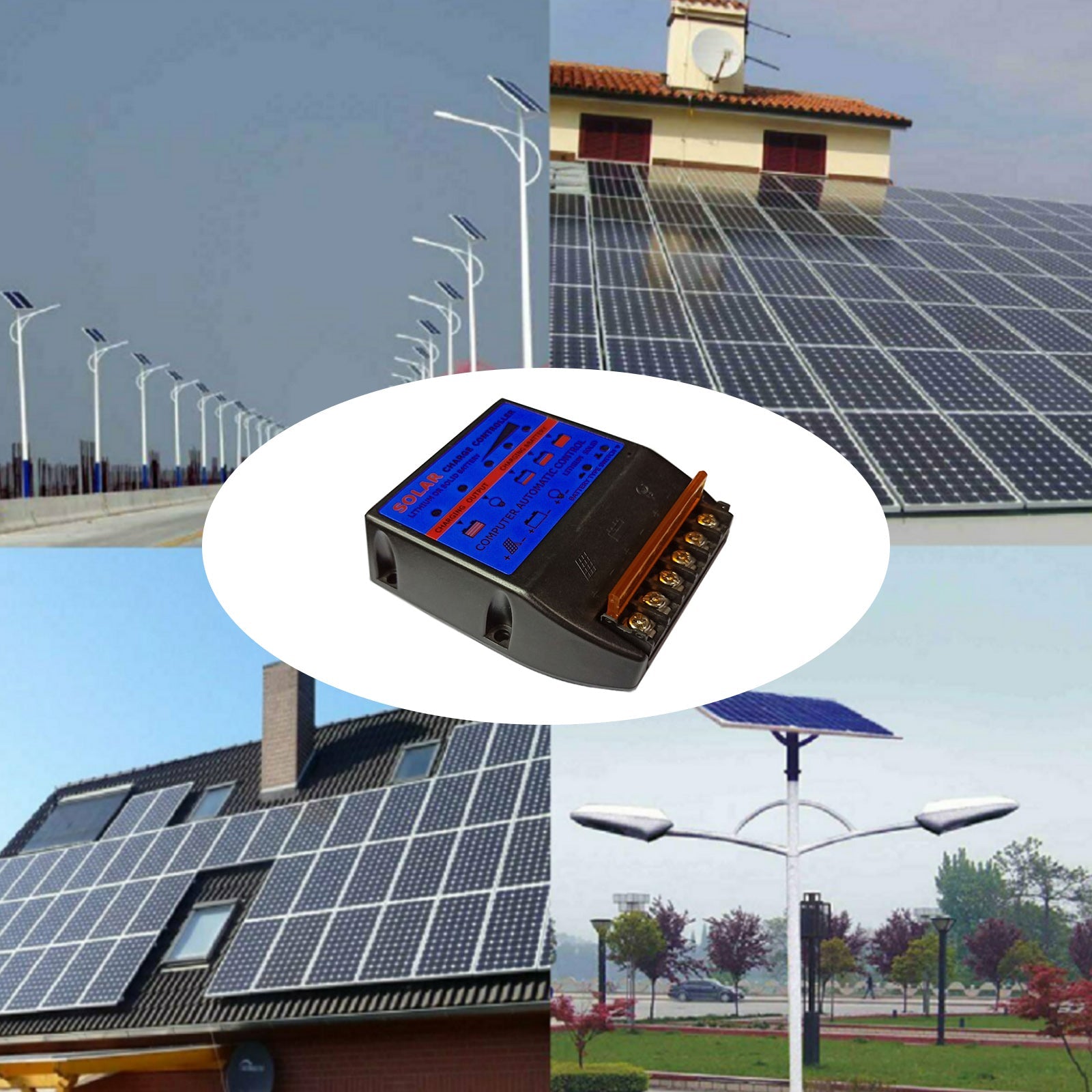

Questo prodotto è un controller fotovoltaico in grado di immagazzinare rapidamente l'energia generata dal pannello solare nella batteria e fornire un'alimentazione ragionevole al dispositivo. Ampiamente usato in vari piccoli sistemi di generazione di energia solare come paesaggi e illuminazione.
Caratteristiche:
1. Microcontrollore industriale integrato.

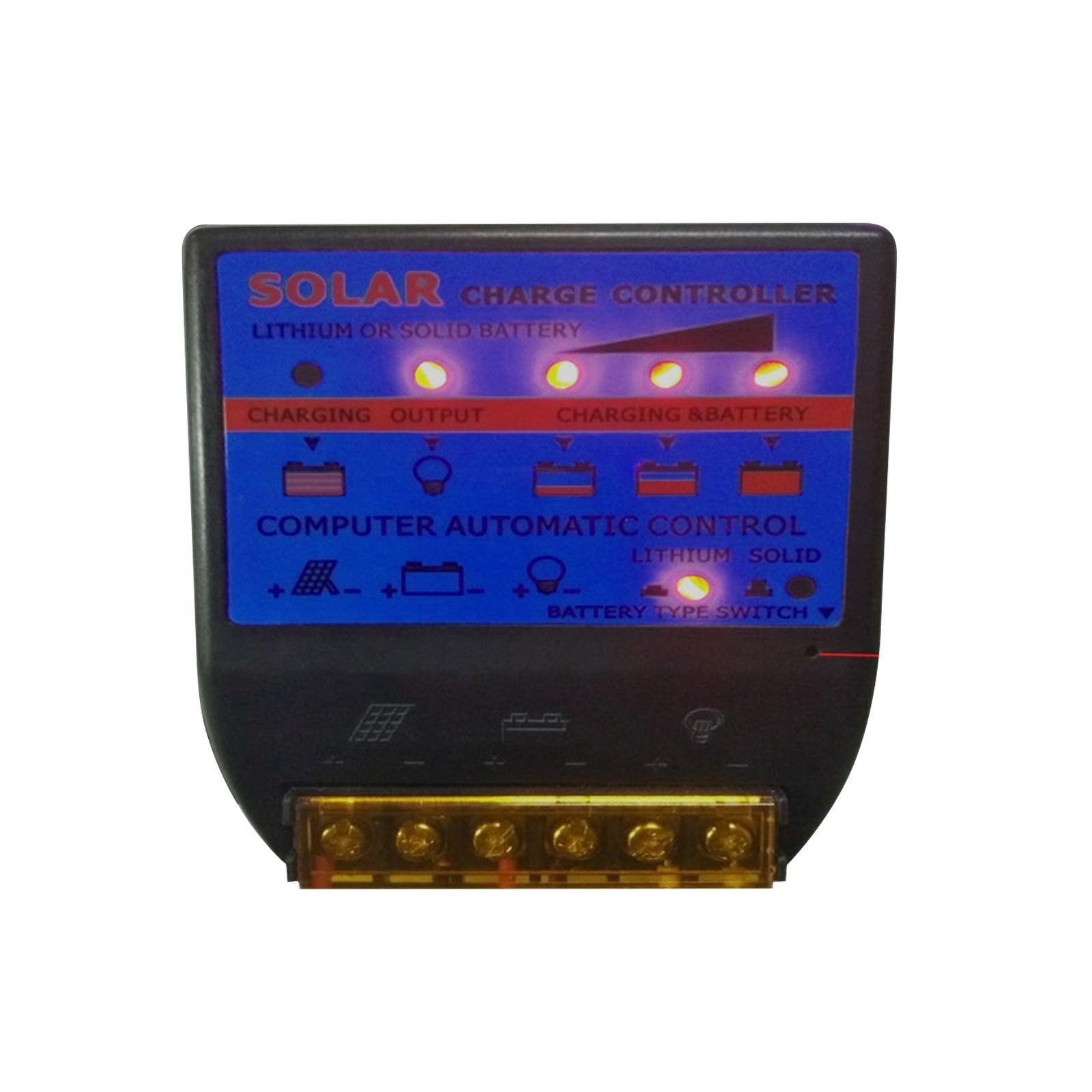

Display 2.LED, che mostra lo stato di funzionamento.
3. Gestione completa della carica PWM a 4 stadi.
4.Protezione integrata da cortocircuito, protezione da circuito aperto, inversione, protezione da sovraccarico.
5. Dual mosfet Protezione da corrente inversa, bassa produzione di calore.
Specifiche:
Voltaggio pipistrello: adattamento automatico 12v/24V

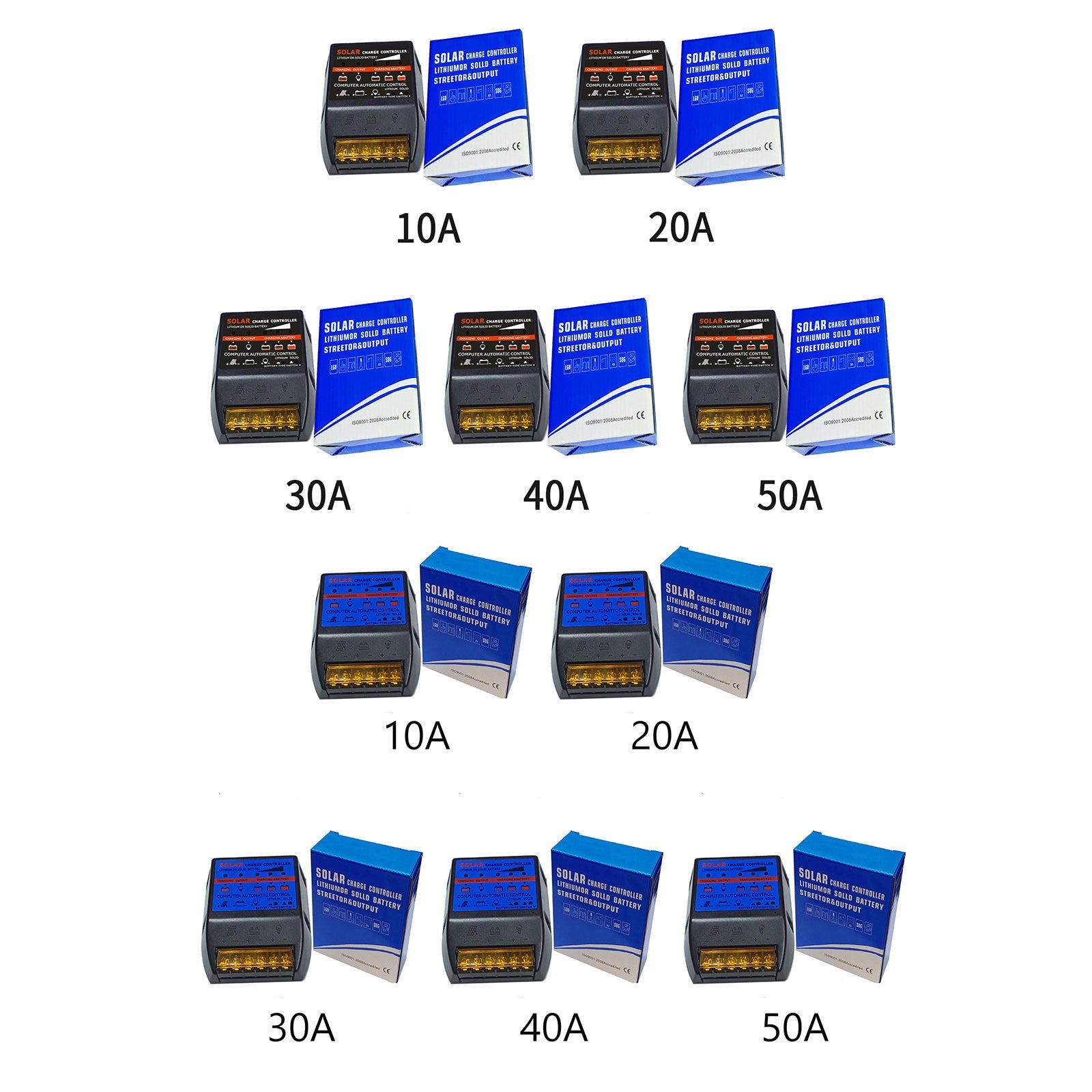

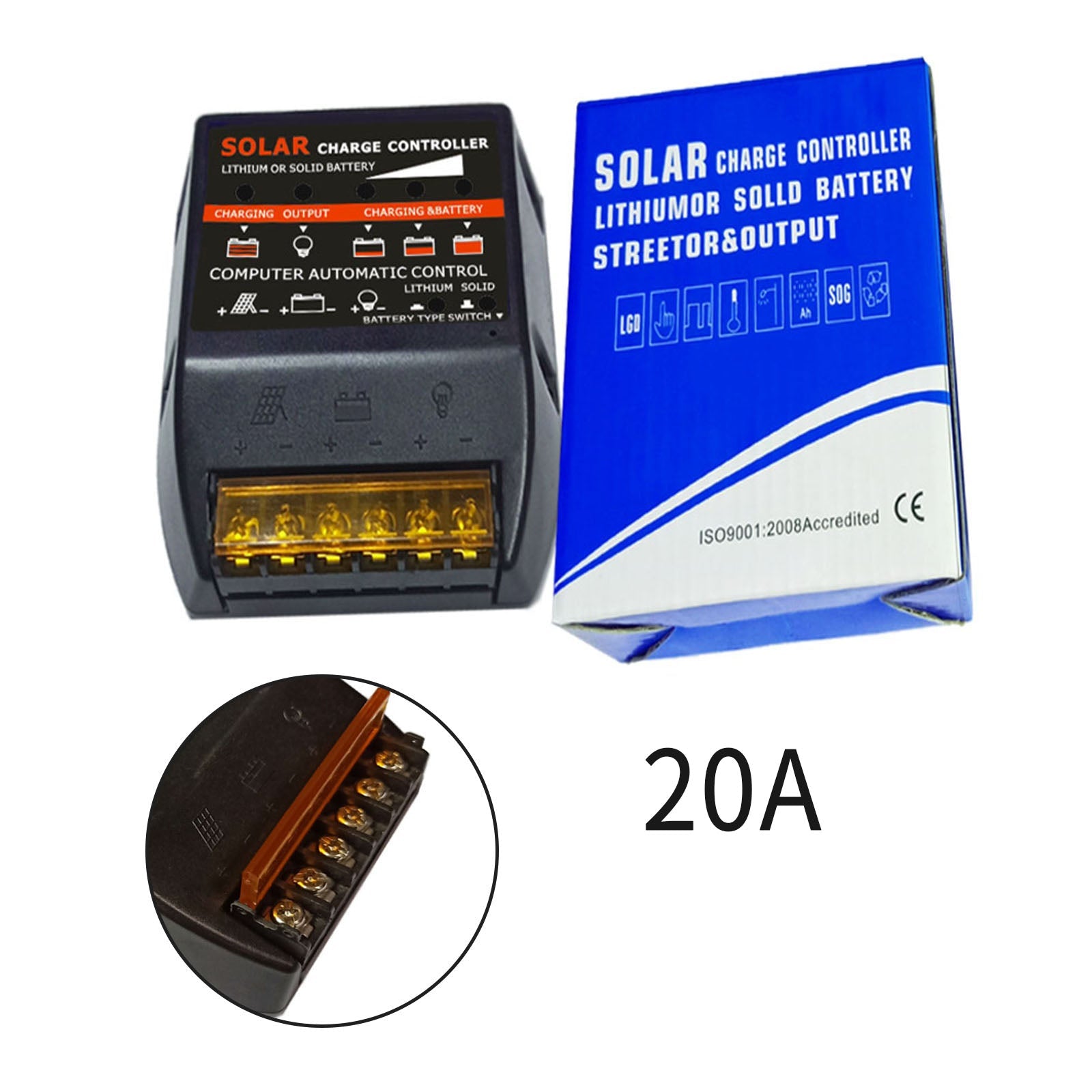

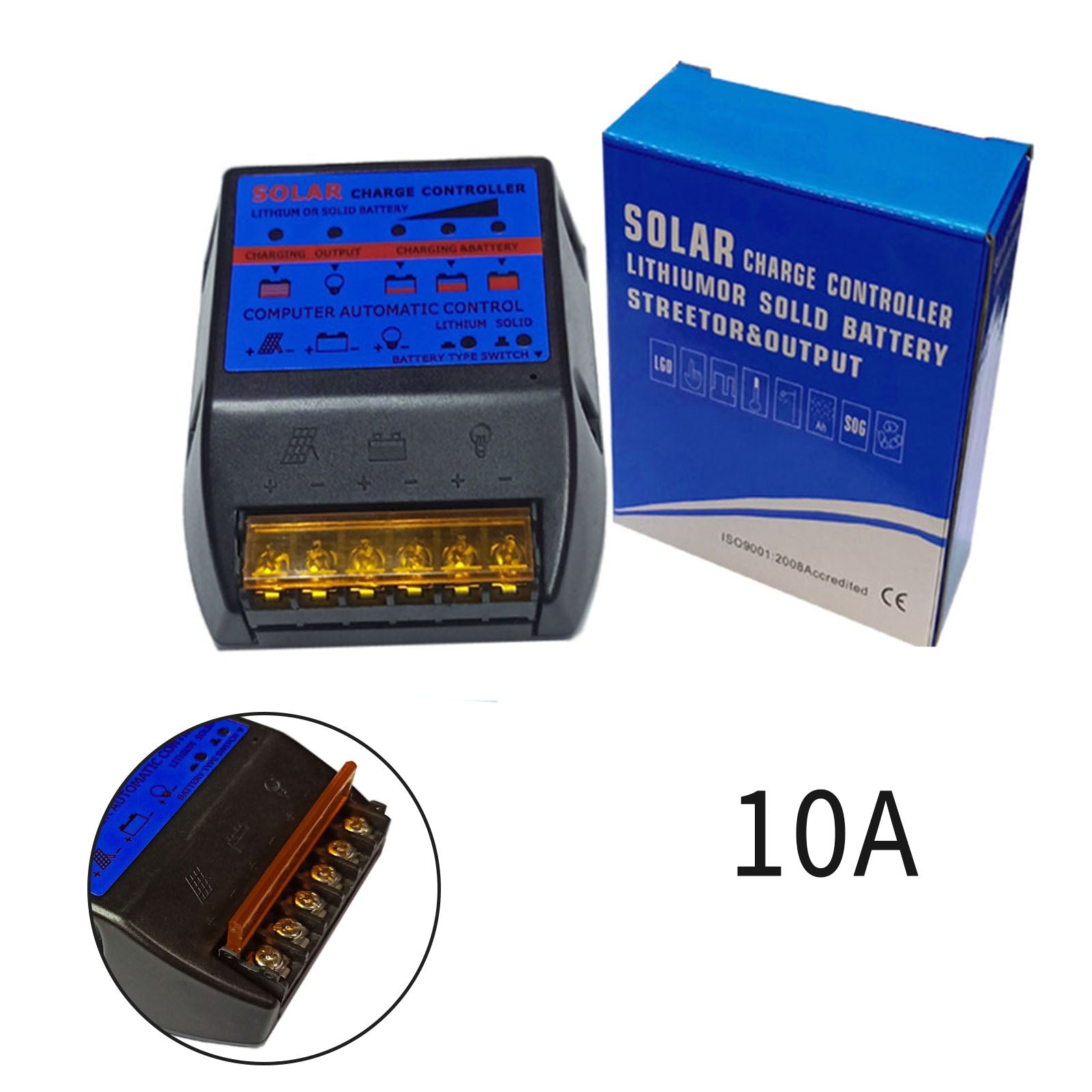

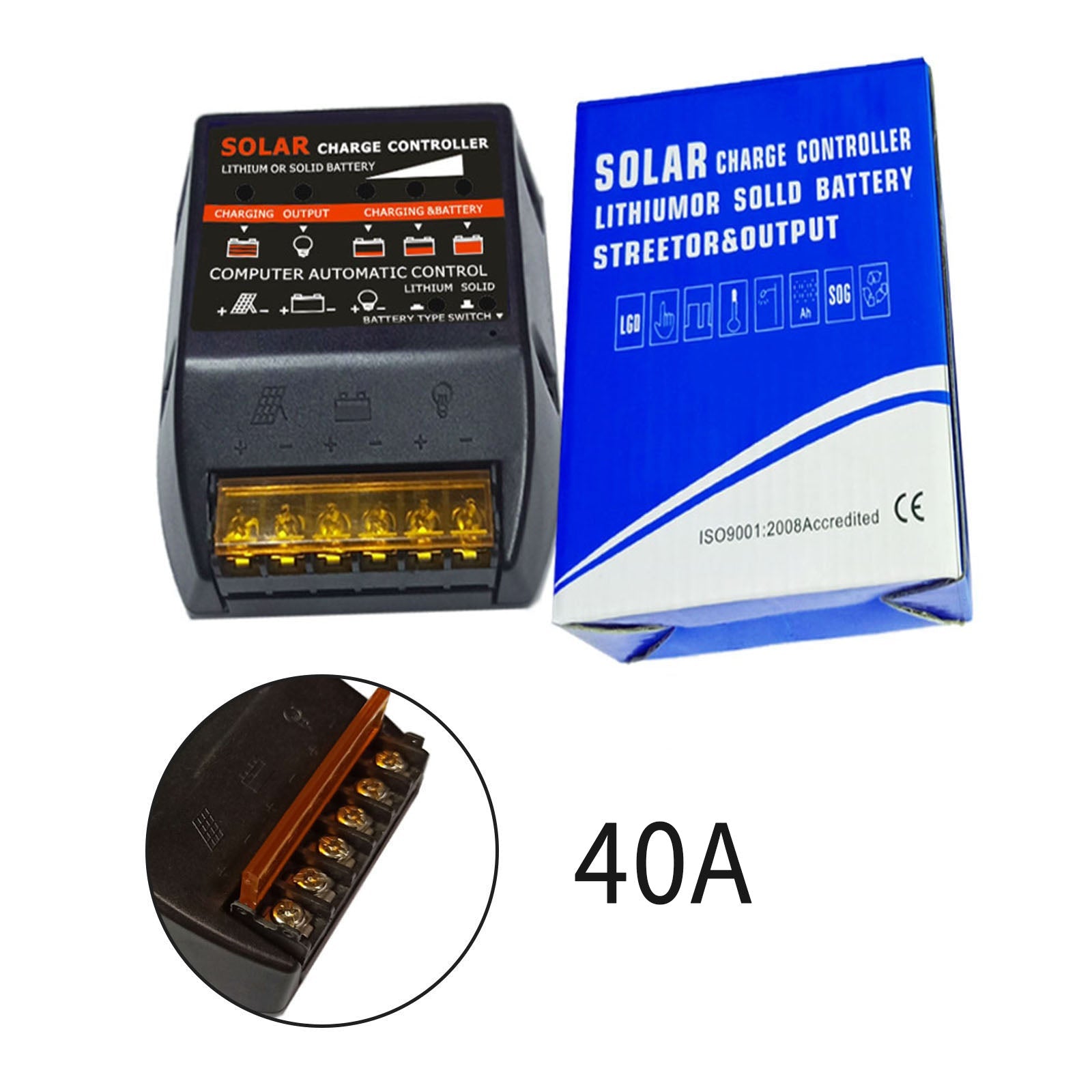

Corrente di carica: 10A/20A/30A/40A/50A
Corrente di scarica: 10A/10A/10A/10A/15A
Max Solarinput: batteria 12V con 18V, batteria 24V con 36V.
Autoconsumo: <10mA
Temperatura di funzionamento: -35-+85℃
Colore: Blu/Nero
Istruzioni:

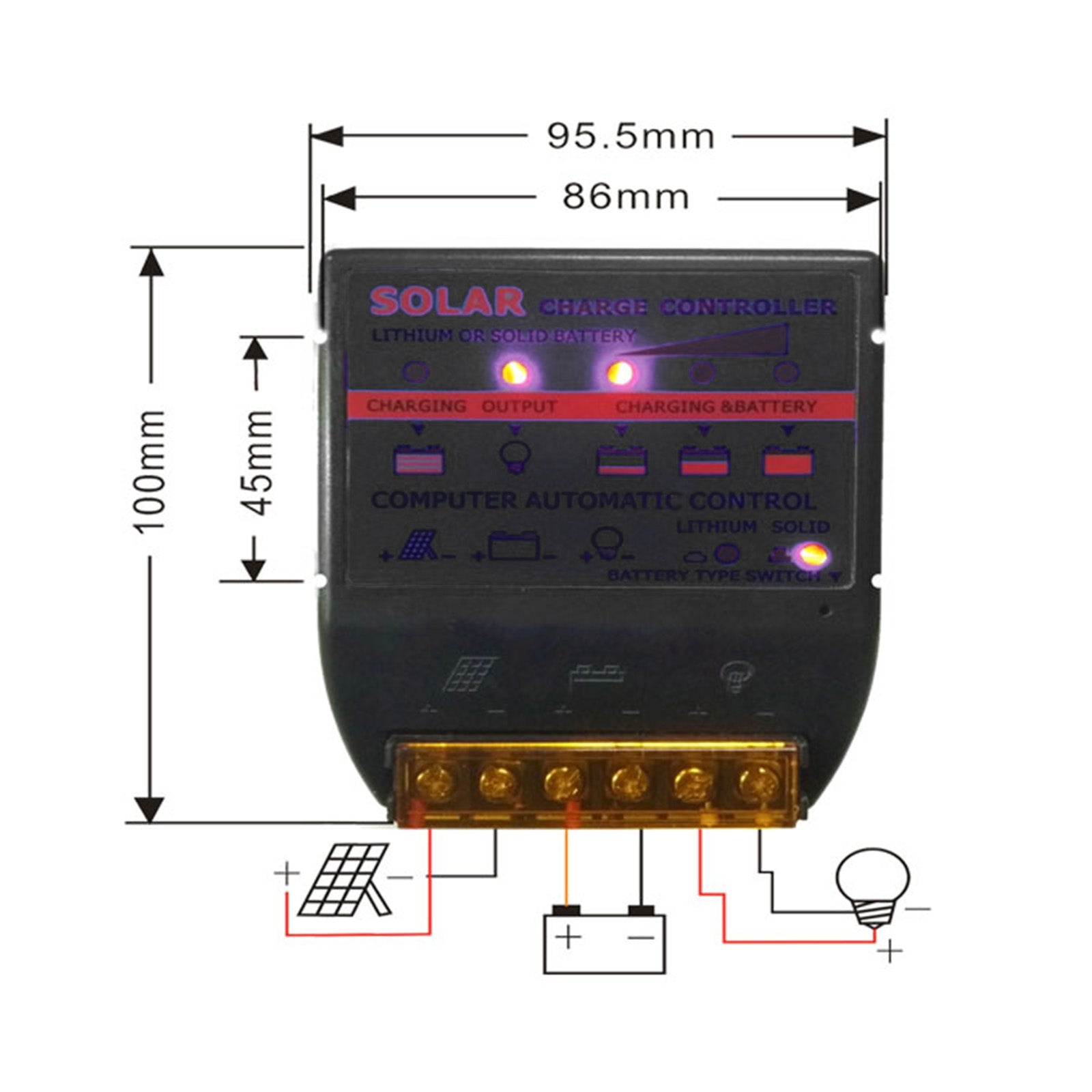

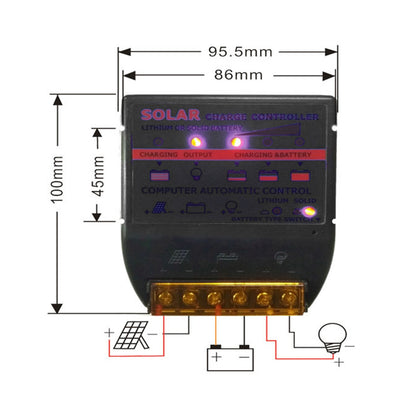

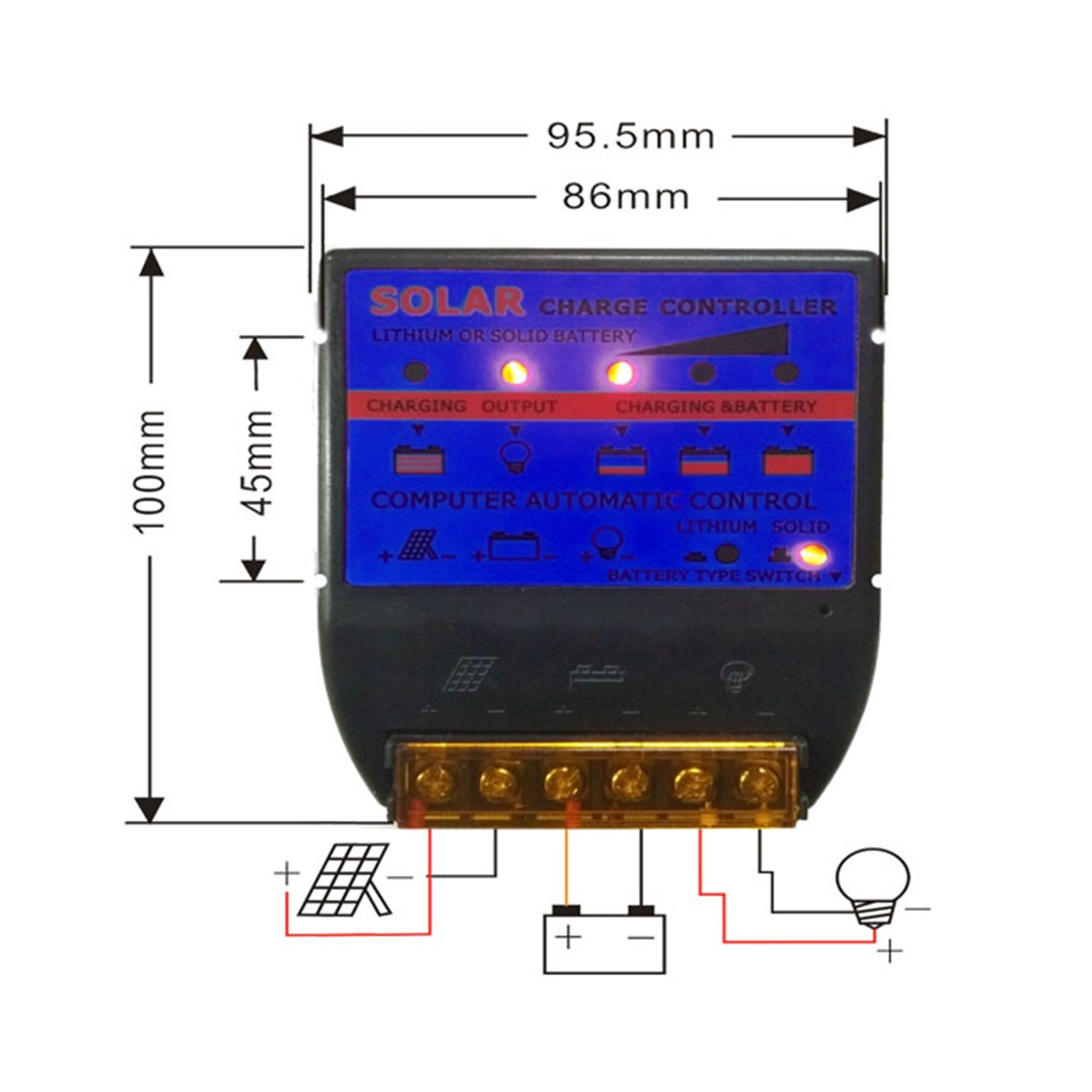

Aprire il coperchio superiore del regolatore solare, collegandolo secondo la grafica sul coperchio.

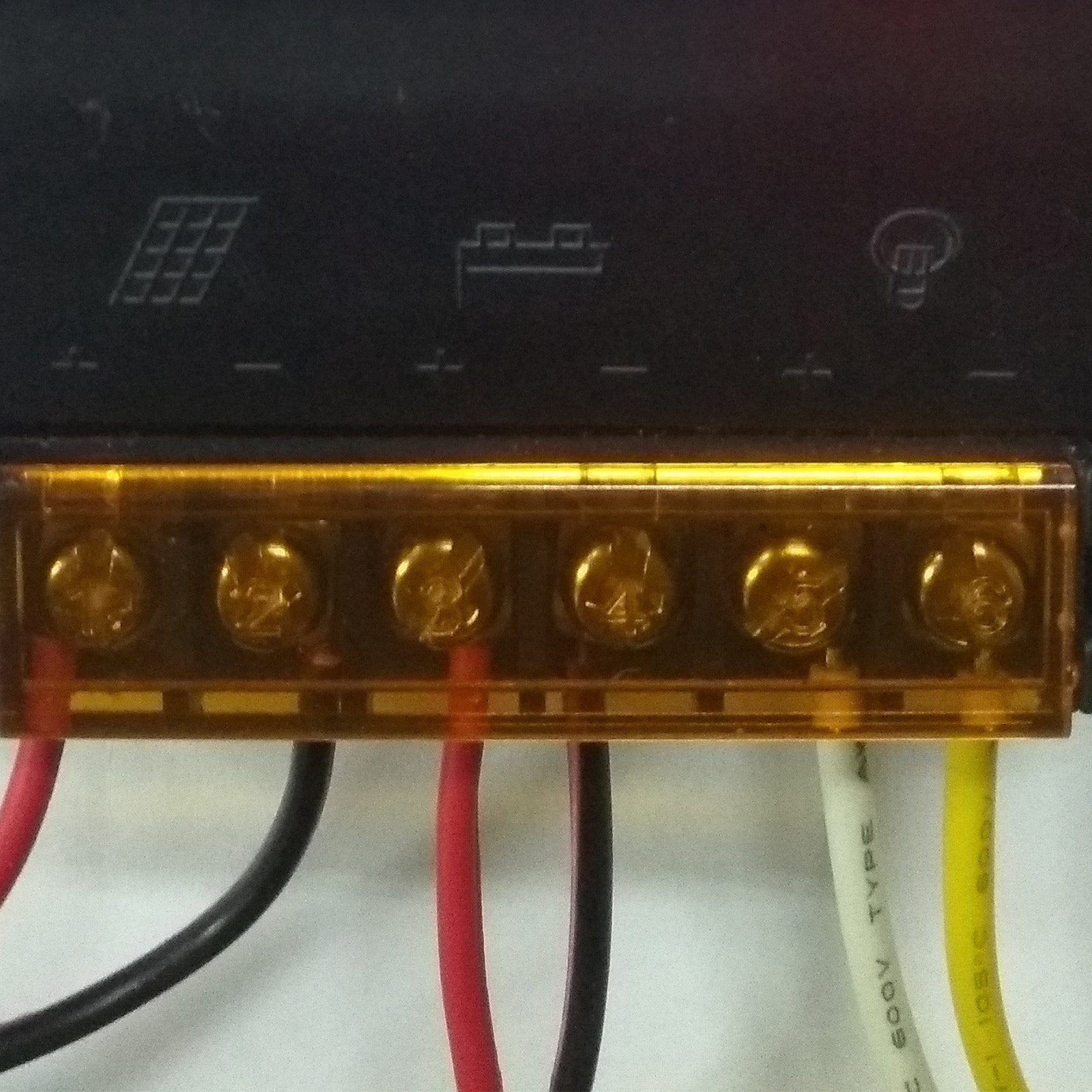

1. Collegare correttamente il "+" e "-" della batteria ai terminali corrispondenti del controller (3 ° e 4 ° terminali da sinistra).
L'indicatore di carico (flash) lampeggia e si illumina dopo 15-30 secondi, indicando che la connessione è corretta e che le seguenti connessioni possono continuare. In caso contrario, può danneggiare il controller.
2. Collegare il "+" e "-" del pannello solare ai terminali corrispondenti del controller (1 ° e 2 ° terminali da sinistra).
3. Collegare il "+" e "-" del carico ai terminali corrispondenti del controller (5 ° e 6 ° terminali da sinistra).

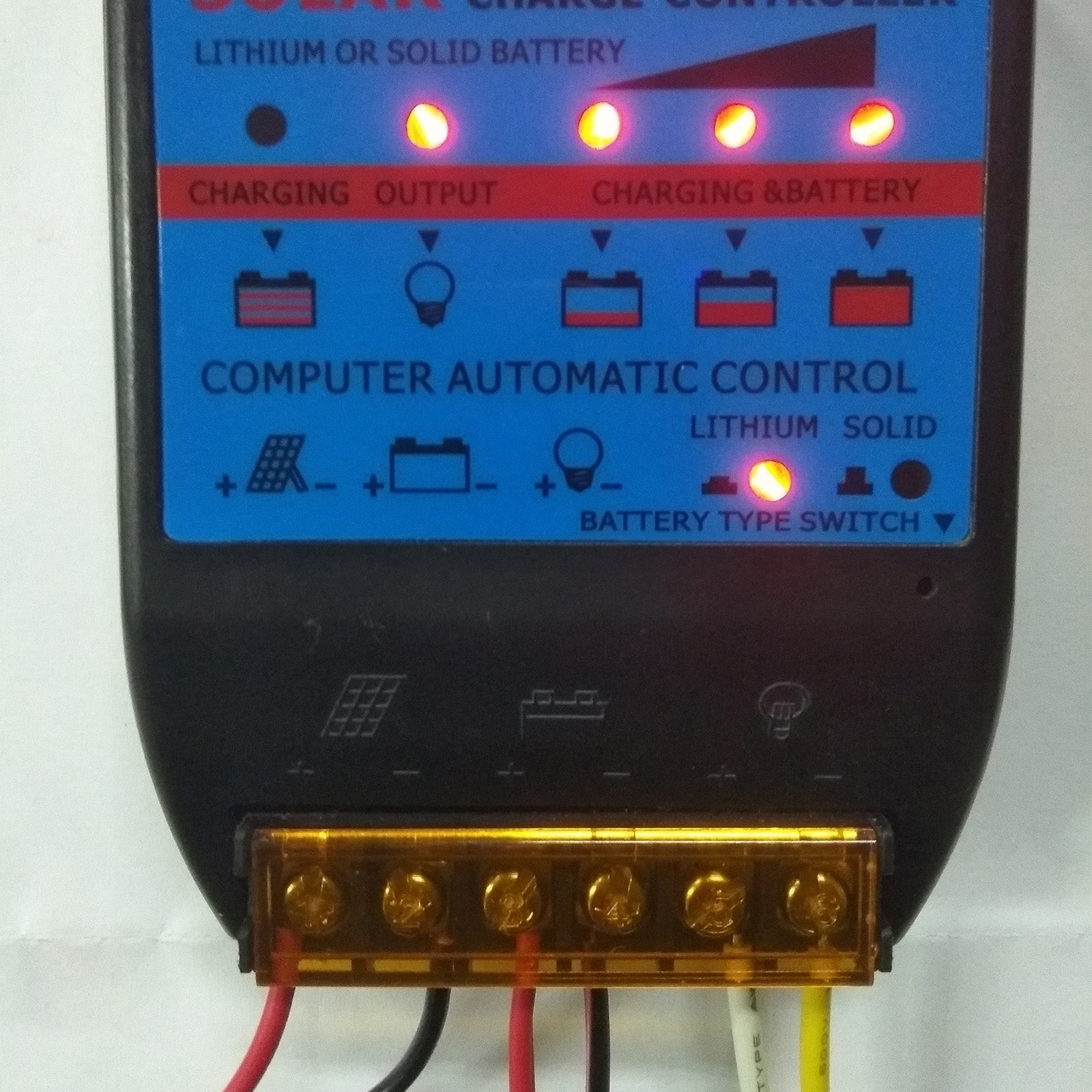

4. L'indicatore di ricarica è sempre luminoso, indicando che si sta caricando fortemente; Il lampeggiante indica che è una ricarica fluttuante; Quando è spento, la ricarica viene fermata.
5. Quando l'indicatore di carico è sempre luminoso, indica che è possibile funzionare, il carico può funzionare; Se è spento, non c'è output e il carico non può funzionare.
Avviso:
1.Questo controller è 12V/24V (selezionare 18V/36V), quando si installa questo dispositivo per la prima volta, assicurarsi che la batteria abbia una tensione sufficiente in modo che il controller possa riconoscere il tipo di batteria corretto.
2.Il cavo della batteria deve essere il più corto possibile per ridurre al minimo le perdite.
3. Questo controller è adatto solo per tutti i tipi di batterie al piombo (comprese aperture, guarnizioni, colloidi, ecc.) E batterie al litio.

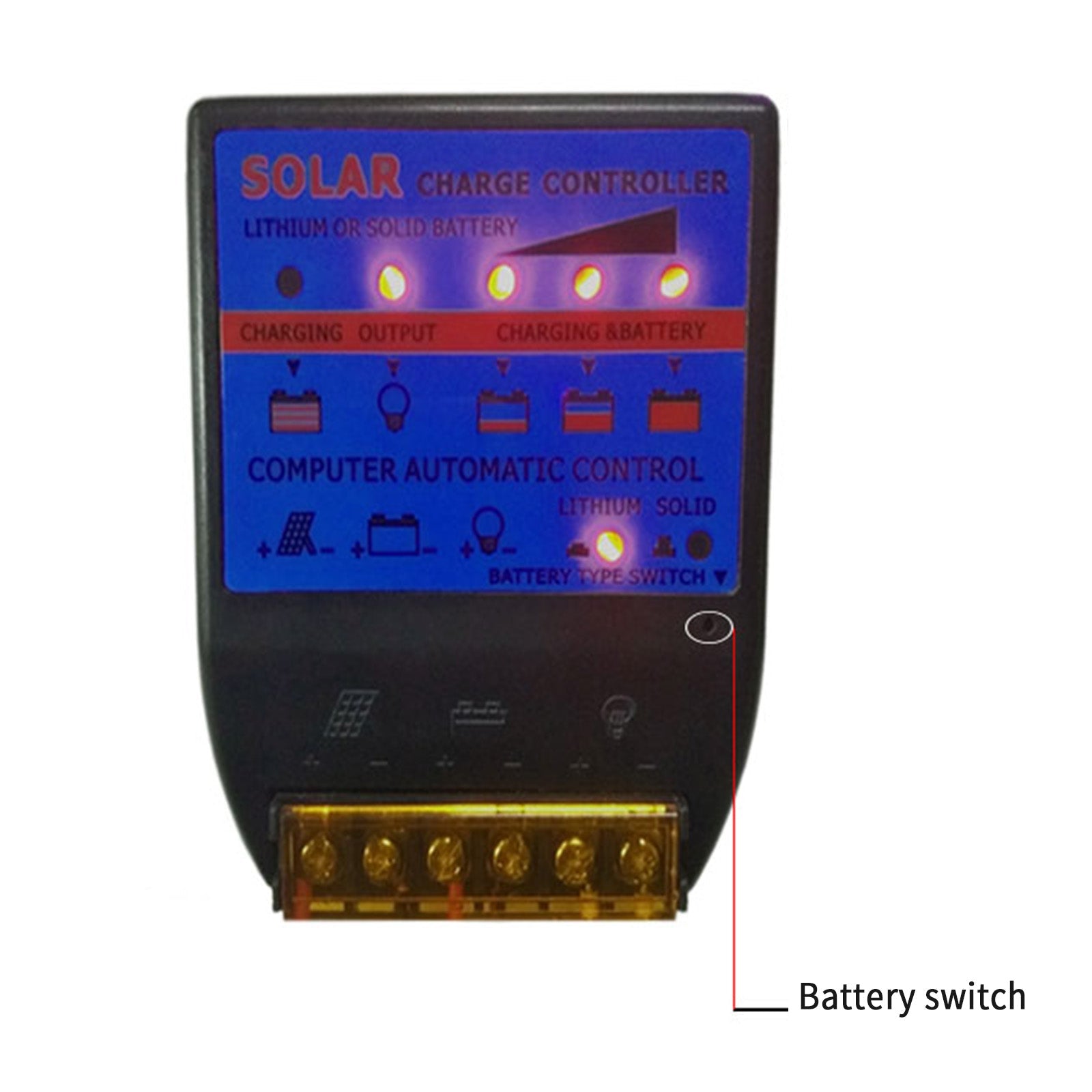

4. La batteria al piombo o la batteria al litio devono essere impostate prima dell'interruttore hardware.
5. Il regolatore di carica è adatto solo per la regolazione di moduli solari Non collegare mai un'altra fonte di carica al regolatore di carica.

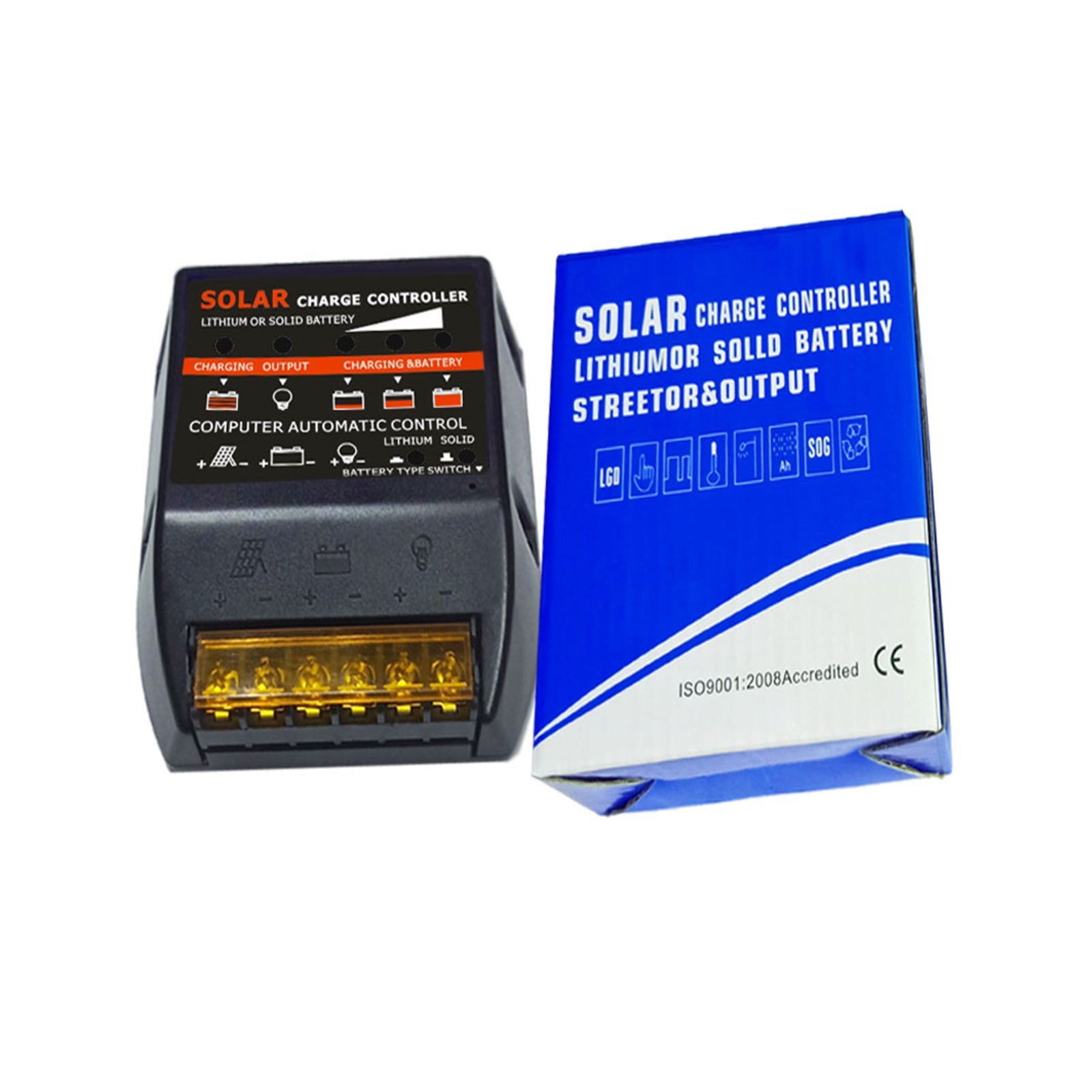

Il pacchetto include:

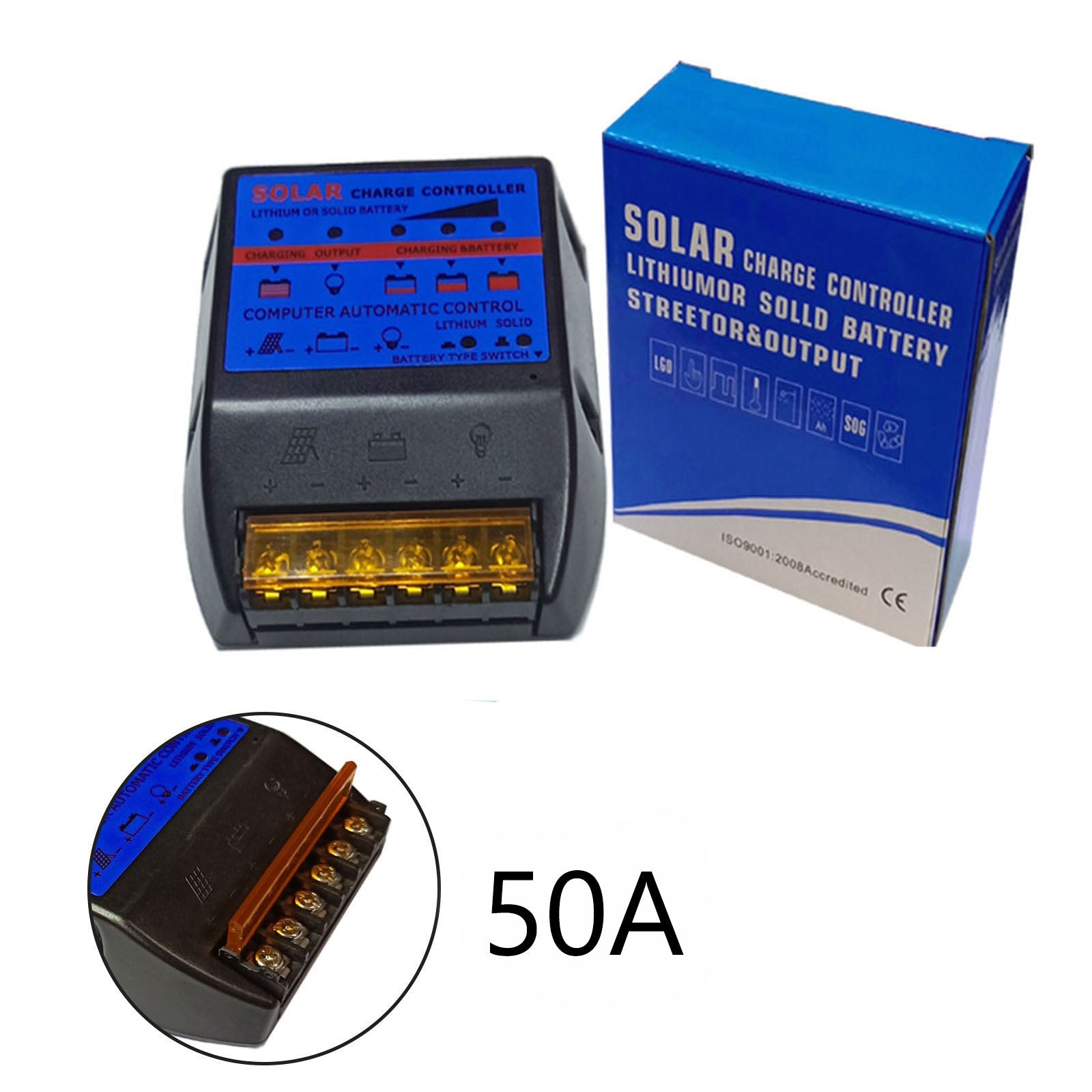

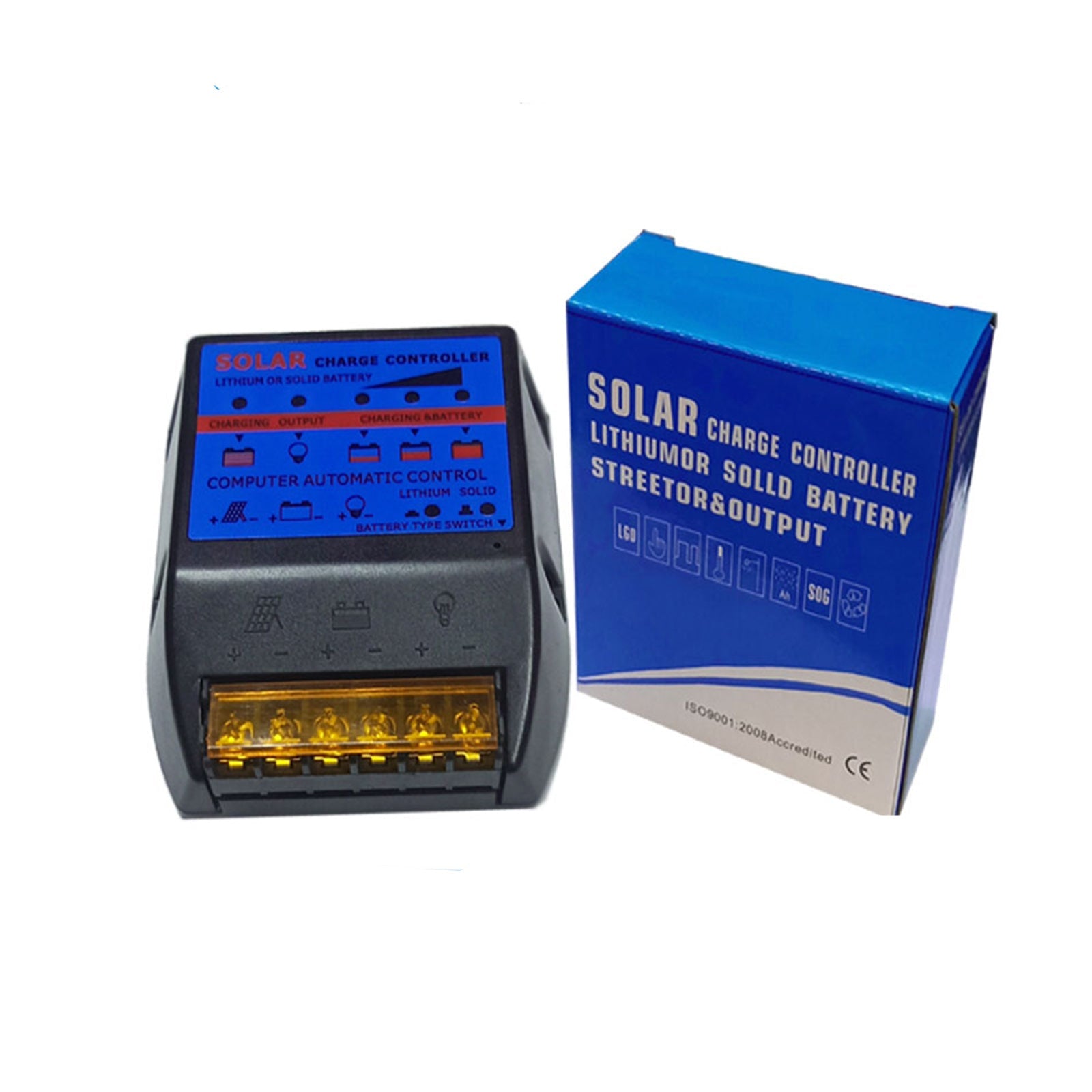

1 * Unità di controllo solare

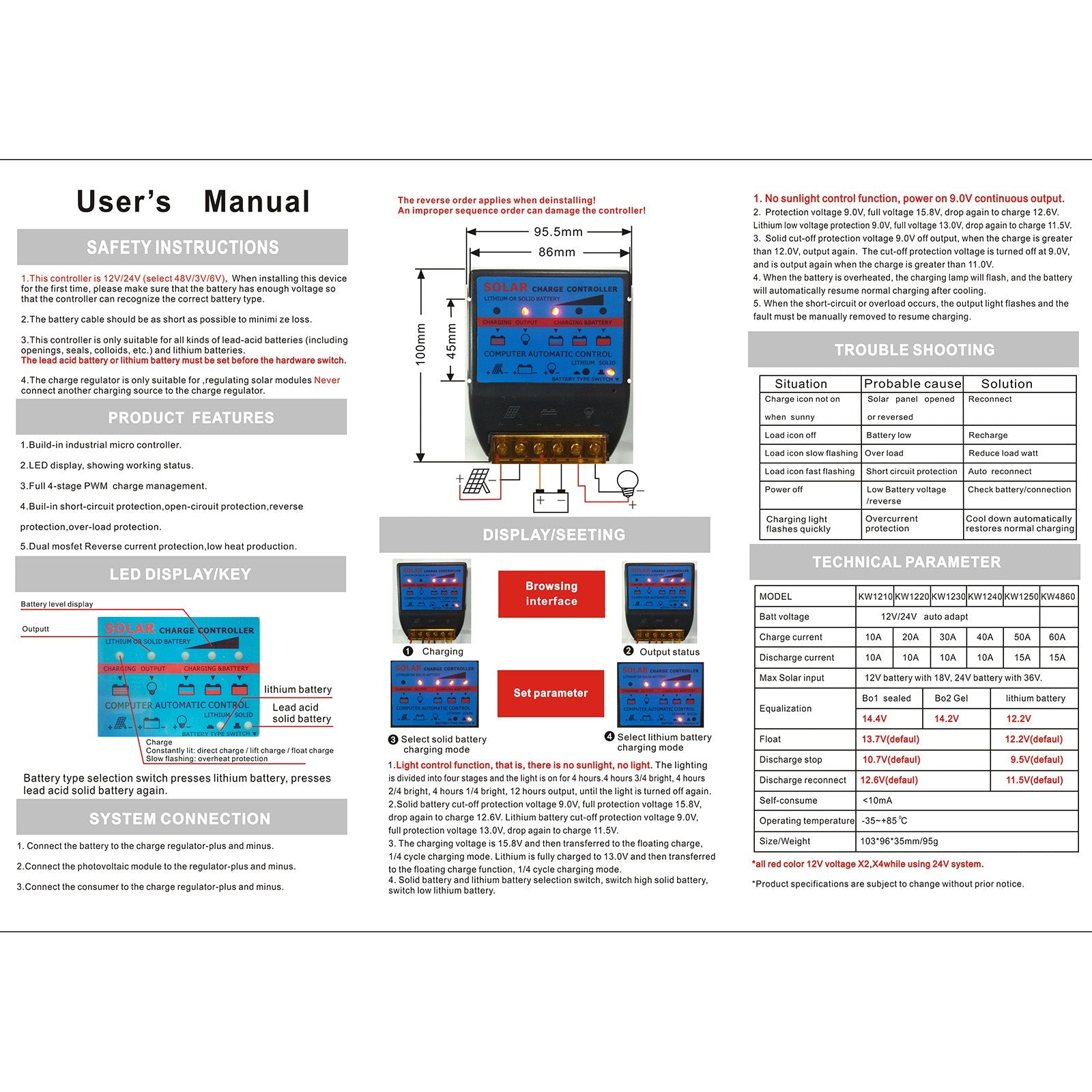

1 * Manuale dell'utente
Garanzia:
Resi: i clienti hanno il diritto di richiedere un reso entro 60 giorni dal ricevimento del prodotto
Esperto online 24 ore su 24: risolvi i problemi di installazione e del prodotto
