Antenna a onde corte portatile con regolatore a scorrimento 8-Band 7MHz-50MHz PAC-12 per TV

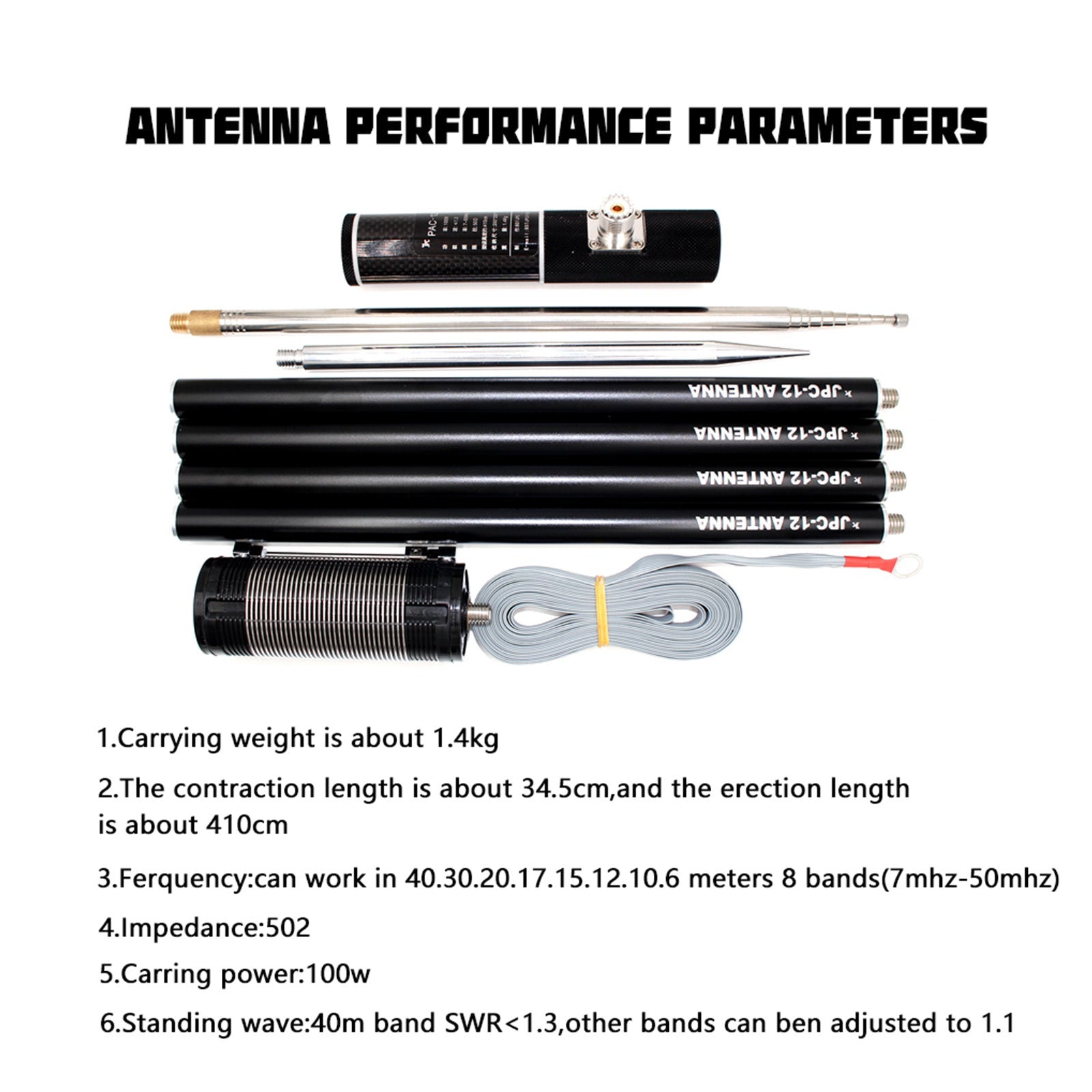

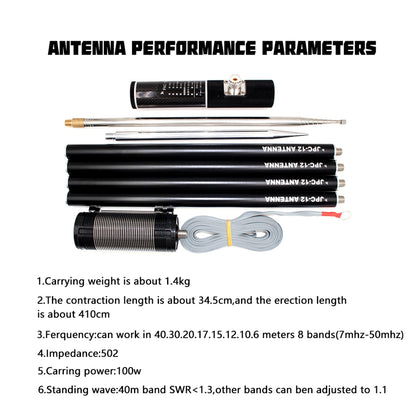

Parametri del prodotto:
1. Peso dell'imballaggio: circa 1,35 kg Dimensioni dell'imballaggio: 36 * 22 * 4 cm
2. La lunghezza del restringimento è di circa 34,5 cm e la lunghezza dell'erezione è di circa 410 cm
3. Frequenza: può funzionare in 8 bande (7mhz-50mhz) a 40.30.20 17.15.12.10.6 metri.
4. Impedenza: 50 (Ω)
5. Potenza di rotolamento: 100w
6. Onda longitudinale: banda SWR da 40 m <1,3, altre bande possono essere regolate su 1,1

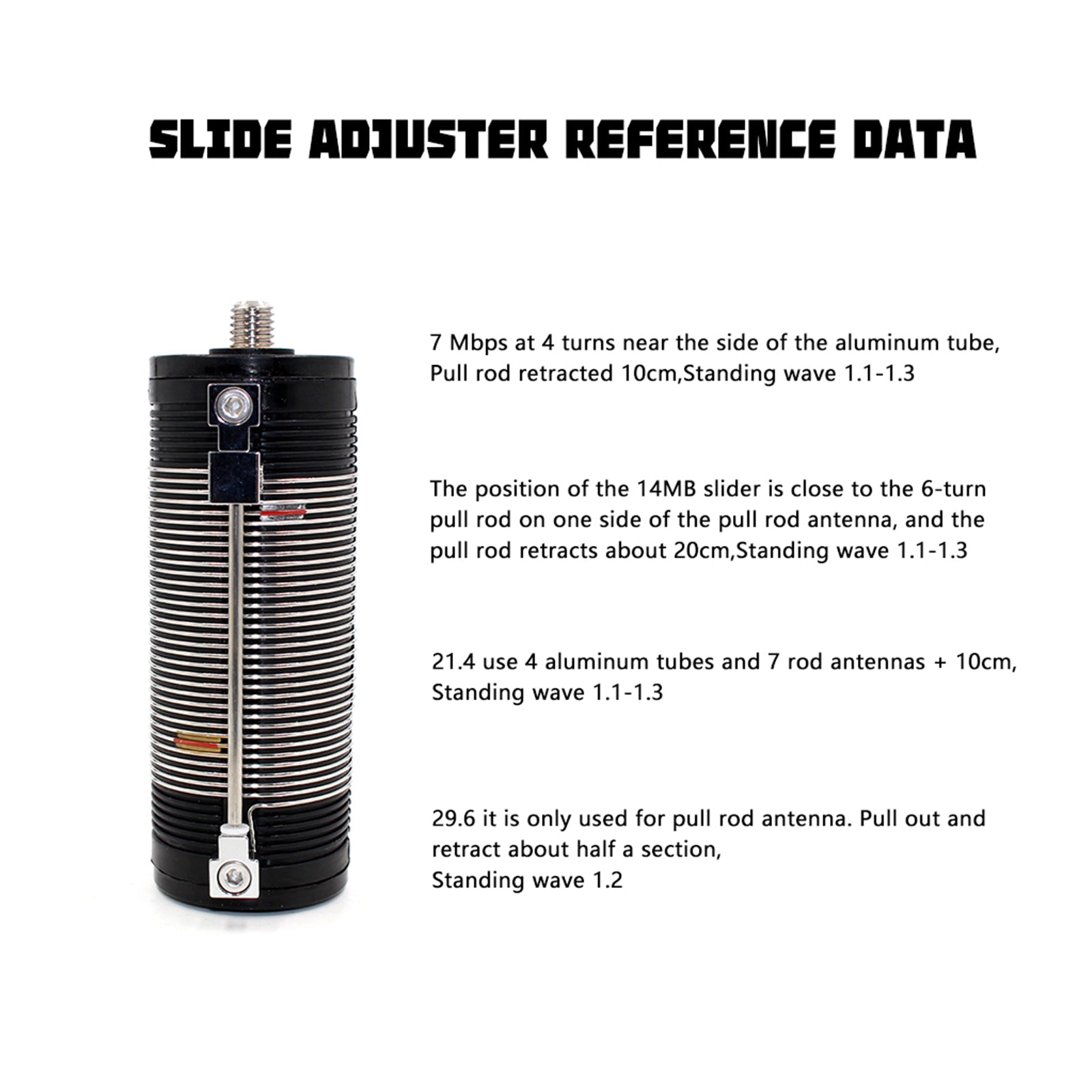

Dati di riferimento del cursore:
Vicino al tubo di alluminio per 4 giri di 7mb, l'asta di trazione si ritrae di circa 10 cm e l'onda del piede è 1,1-1,3
La posizione del cursore da 14 MB è vicino al lato dell'antenna ad asta di 6 giri e si ritira di circa 20 cm. Onda del piede 1.1-1.3
21.4 Tubo in alluminio e antenna a 4 poli, 7-10cm, onda verticale 1.1-1.3
29.6 Finché l'antenna è estratta dal palo, tutti si ritirano di circa mezza sezione, l'onda stazionaria è 1.2

Precauzioni:
1 Posizionare l'anello di connessione alla griglia di terra direttamente sulla vite dell'ancoraggio a terra e avvitarlo nella base. Poi ci sono la base di collegamento - quattro tubi di alluminio - bobina di caricamento - antenna ad asta.
2. Nel caso della regolazione dell'onda stazionaria, se è presente un analizzatore di talenti, trovare prima il punto più basso dell'onda stazionaria per vedere se la frequenza di risonanza è alta o bassa. Se la frequenza di risonanza è alta, significa che l'antenna è corta. Per allungare l'antenna ad asta o aumentare il numero di spire della bobina di caricamento, se la frequenza di risonanza è bassa, accorciare l'antenna dell'antenna ad asta o ridurre il numero di spire della bobina di caricamento.
Se non è presente un talent meter, utilizzare il misuratore di onde stazionarie fornito con la radio, impostarlo sulla modalità FM, AM o RTTY, ridurre la potenza di trasmissione a circa 10 watt, premere il pulsante di trasmissione, regolare la manopola della frequenza radio e cercare per ogni banda di frequenza. Il punto minimo dell'onda stazionaria, guarda il livello della frequenza di risonanza, quindi usa il metodo sopra per regolare
3. Quando si utilizza la rete a terra, strappare 3-4 pezzi. L'impedenza dell'antenna può essere modificata regolando l'angolo della griglia di terra.

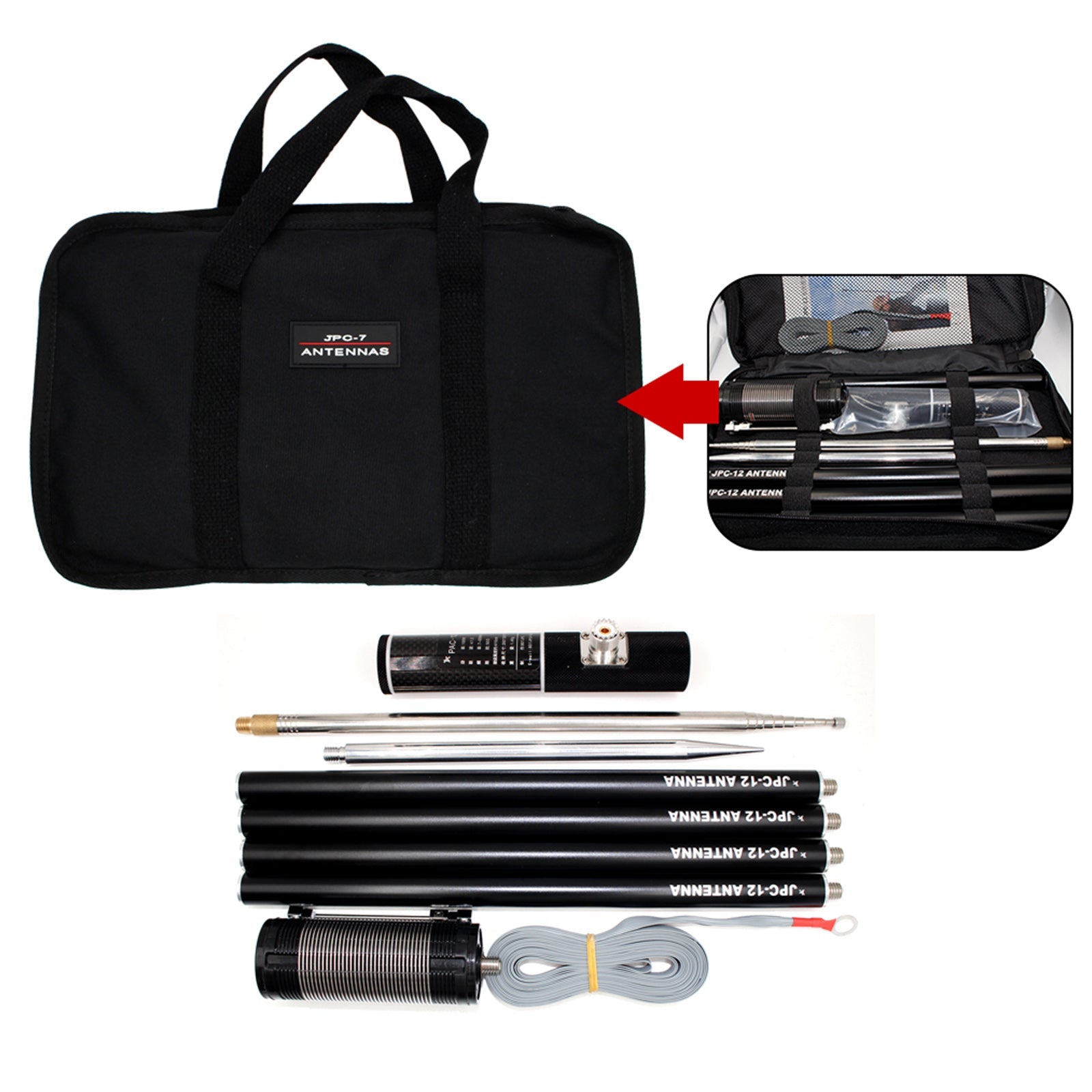

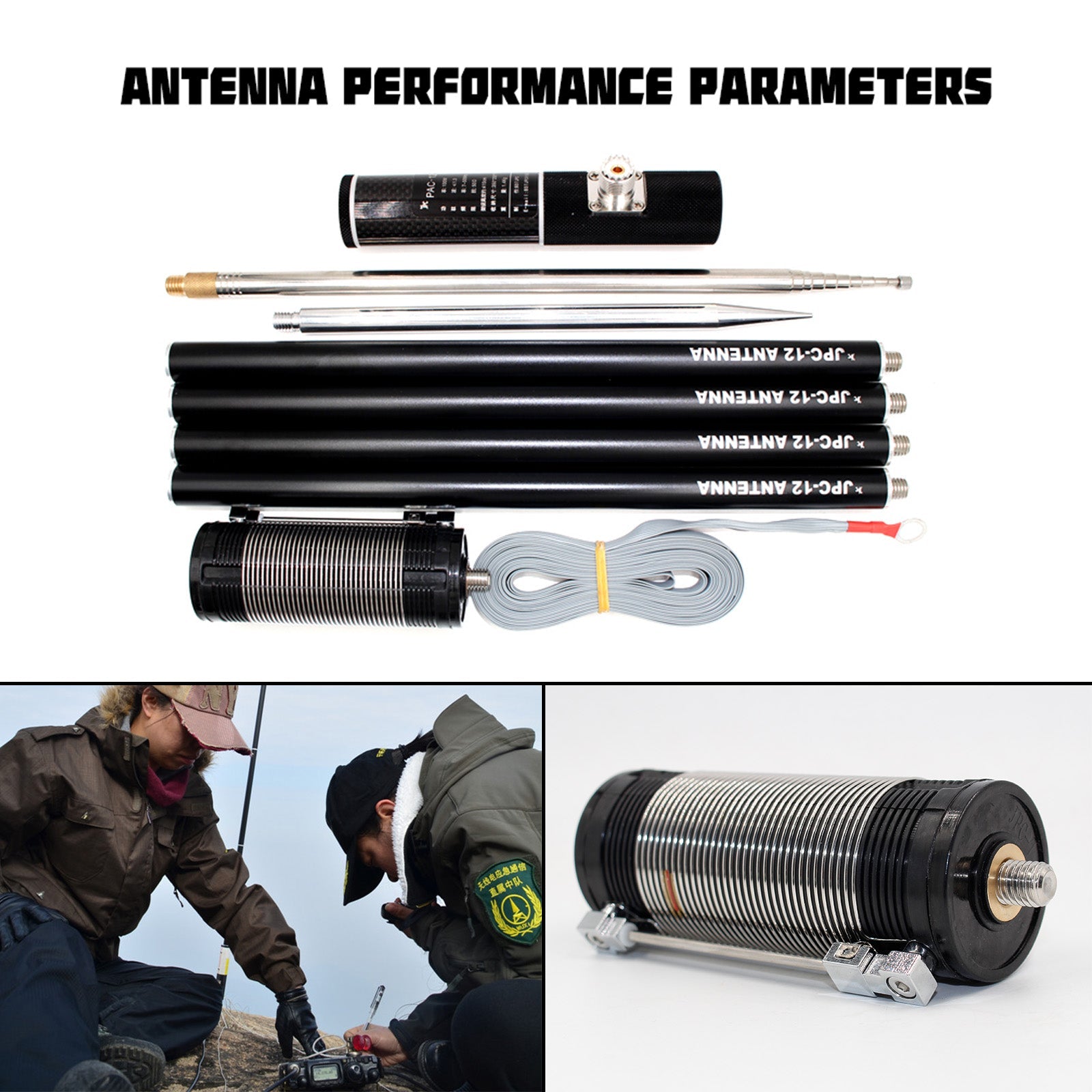

Il pacchetto include:

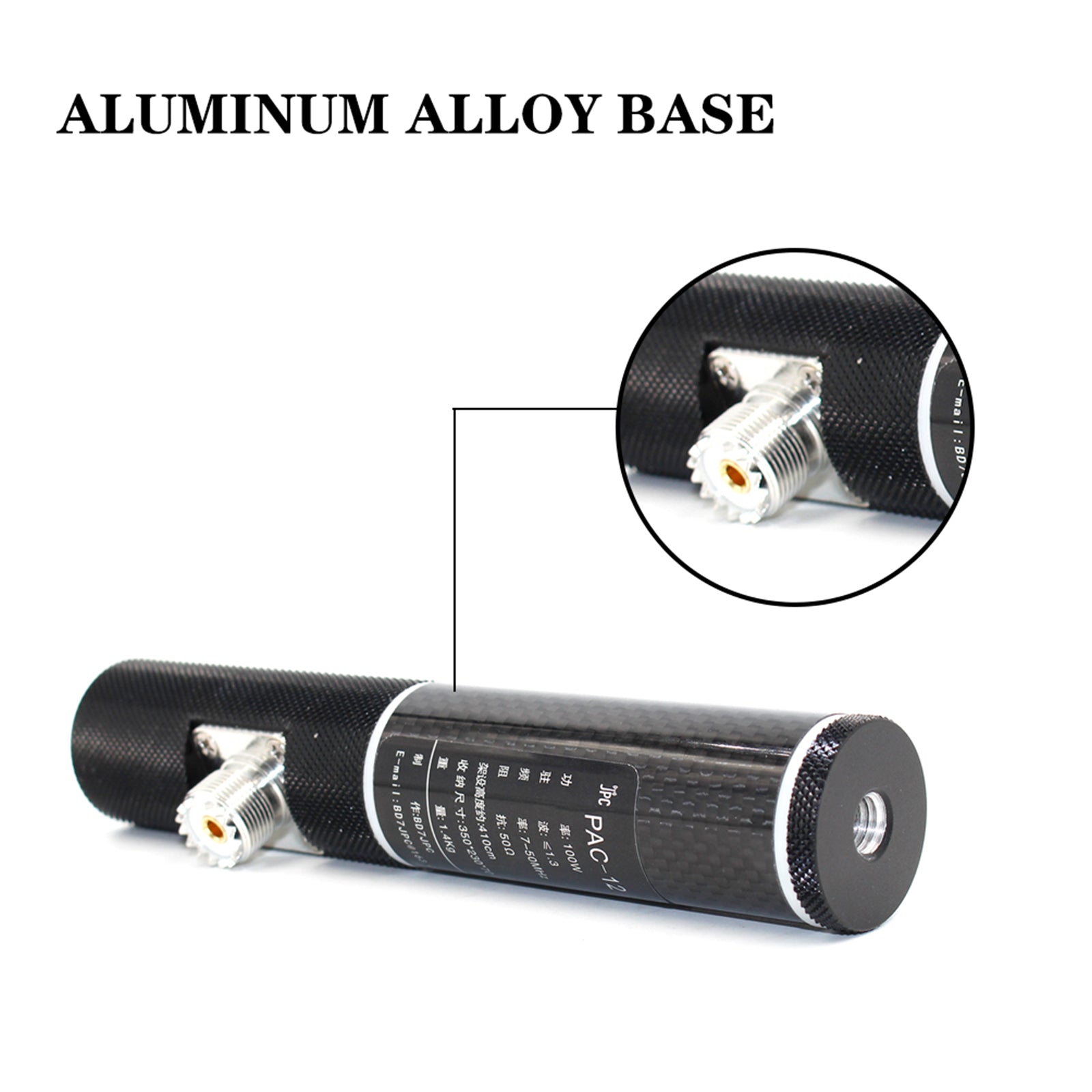

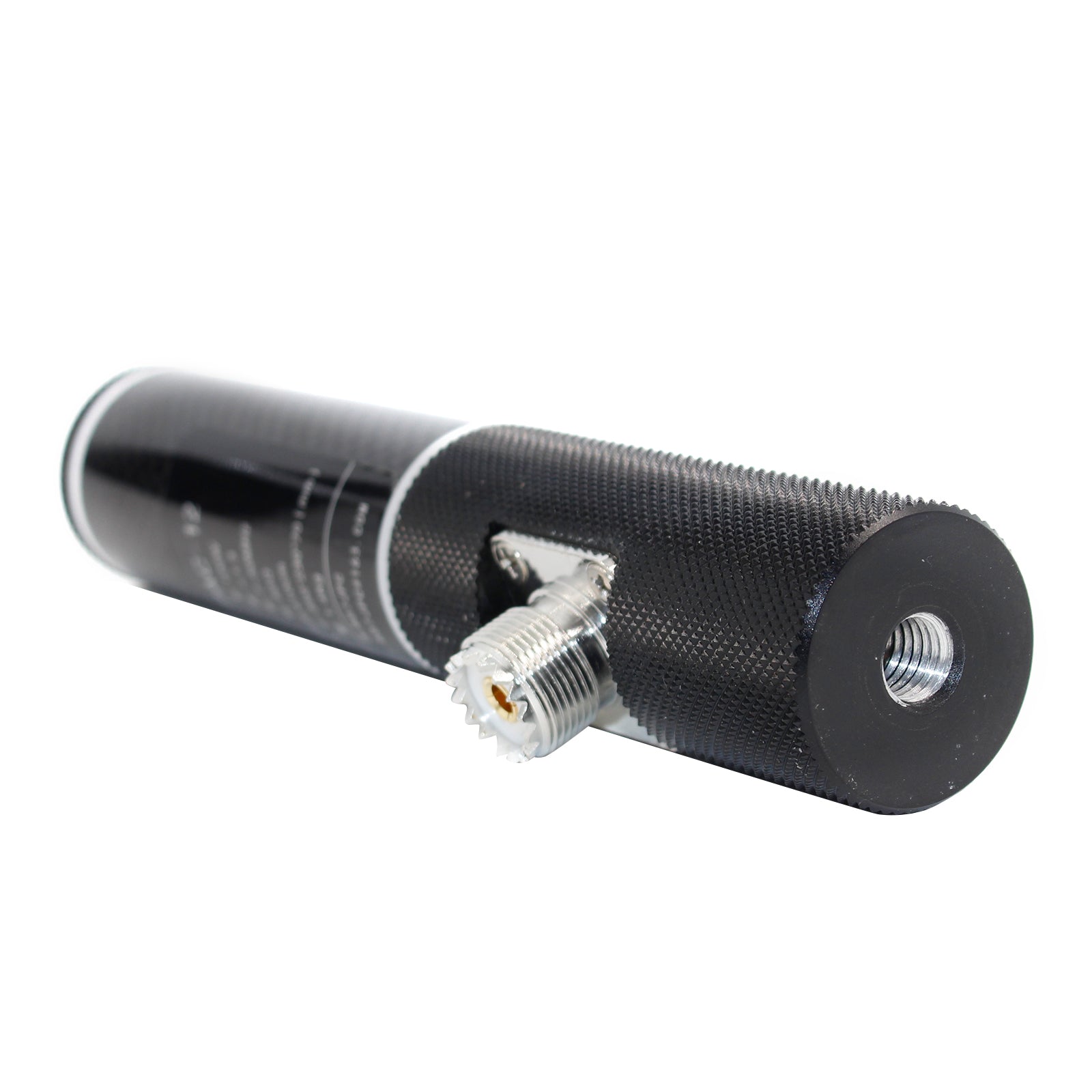

1 x Base in lega di alluminio (anodizzata al nero)
1 bobina di carico multi-banda (40 m - 10 m; materiale: nylon. Nota: la bobina di carico viene elaborata aprendo lo stampo invece della produzione manuale)

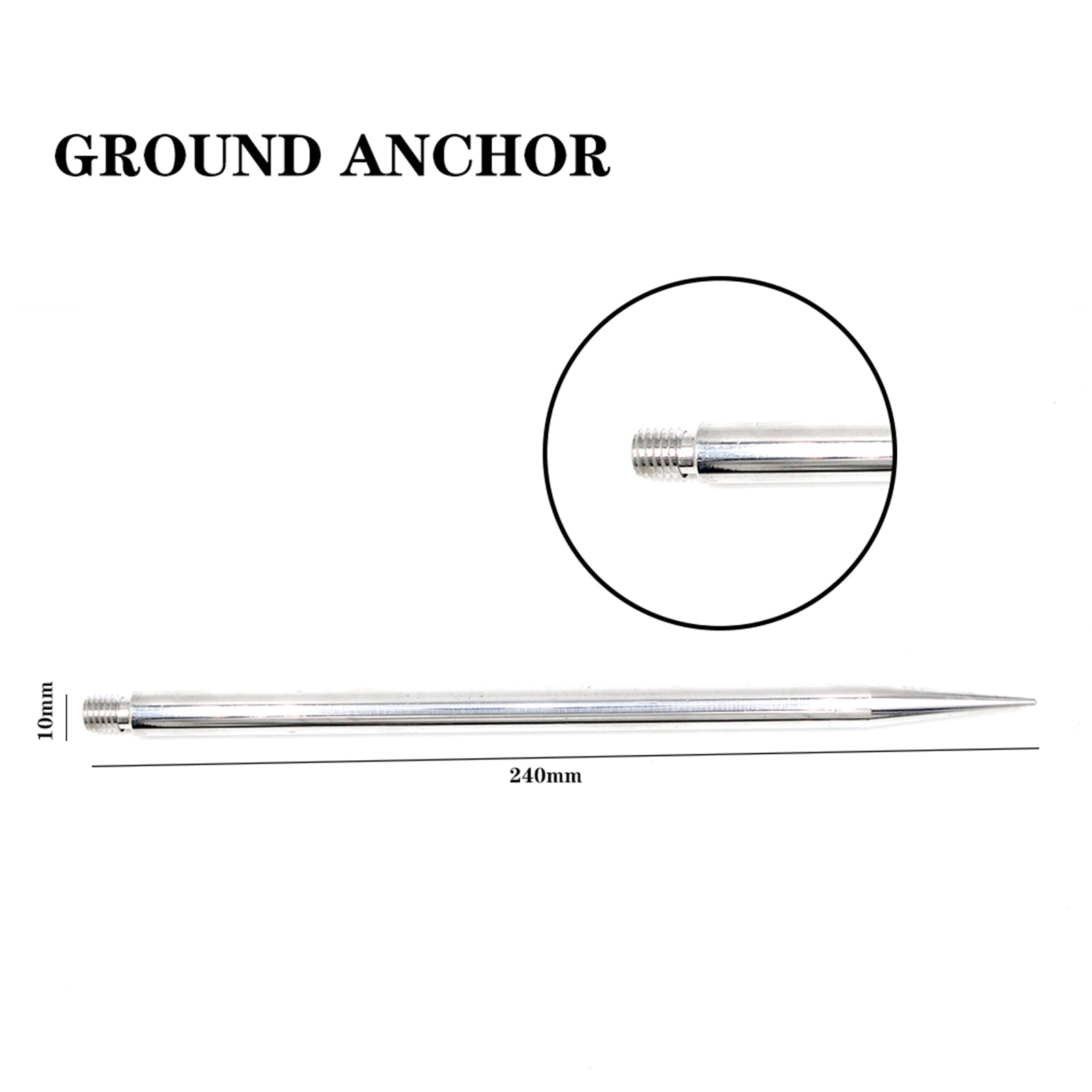

1 x ancoraggio a terra 10 x 240 mm (non placcato per mantenere una buona messa a terra)

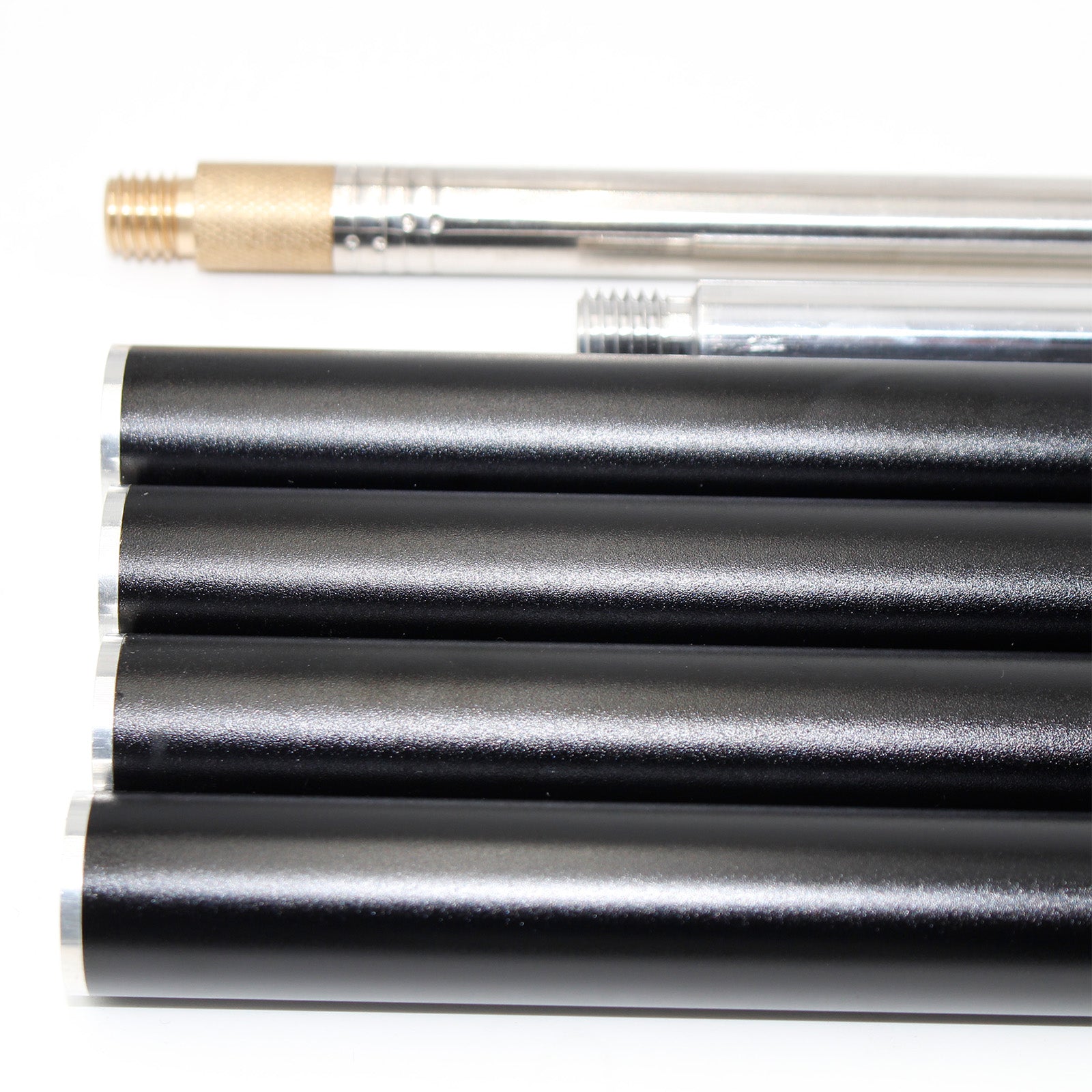

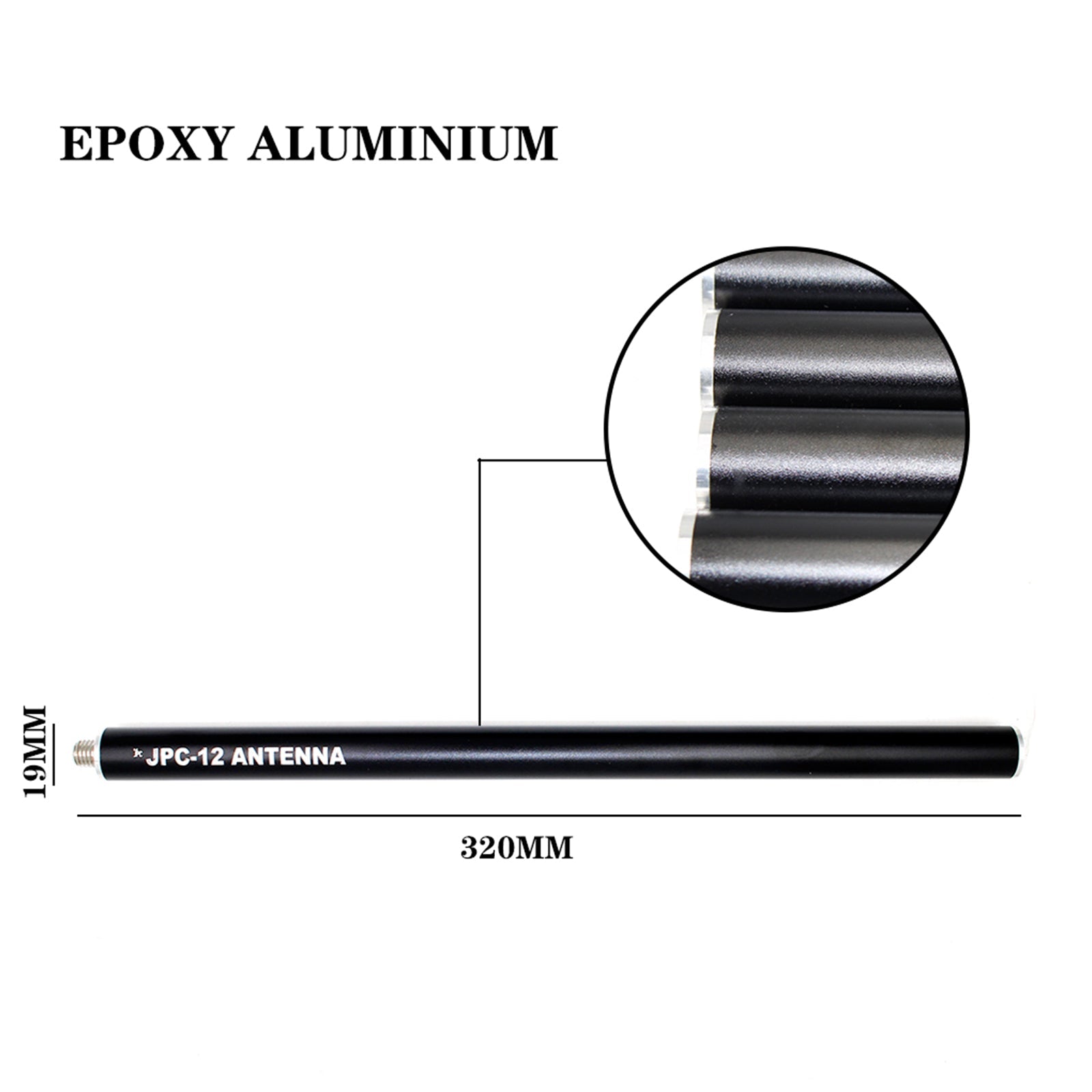

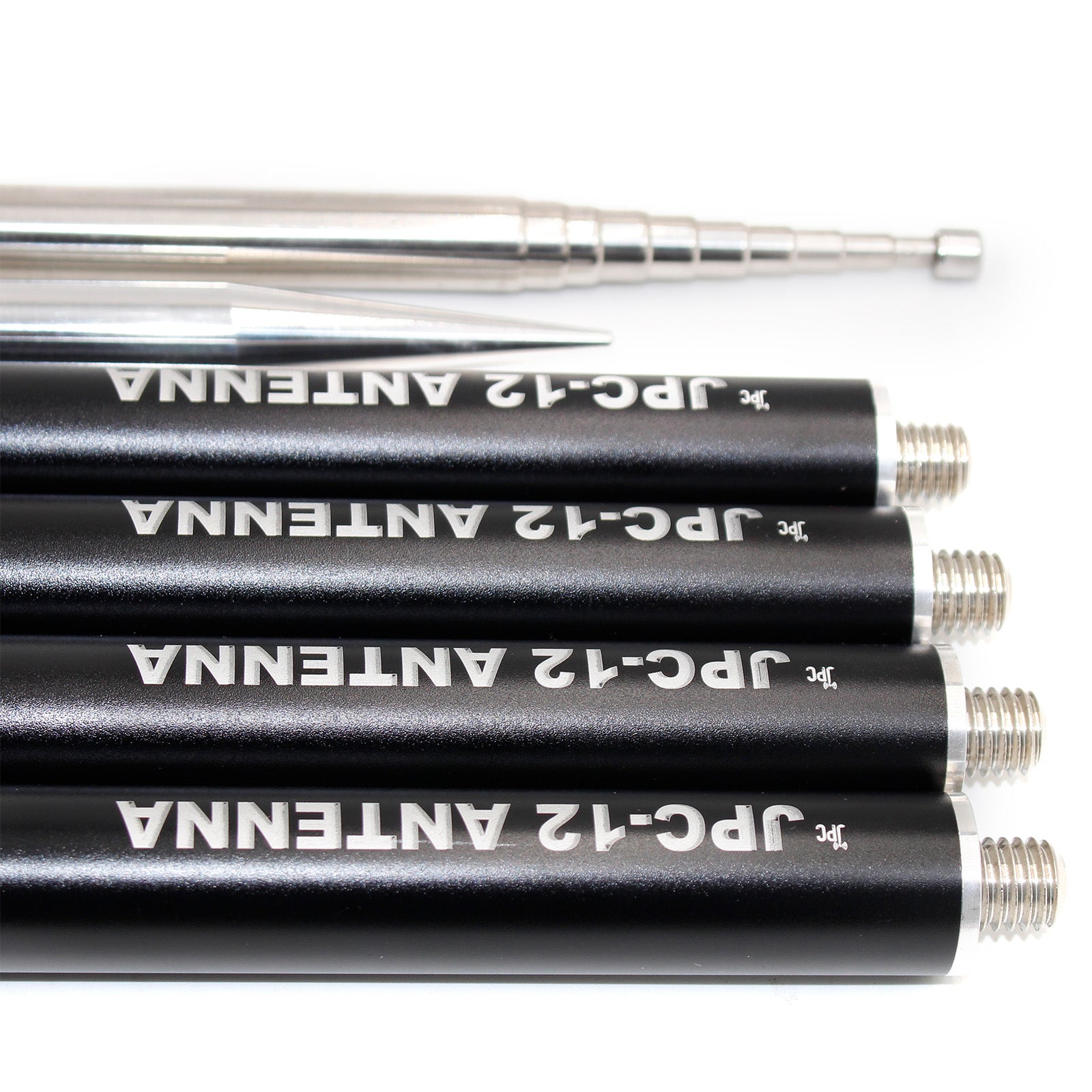

4 x ?tubi di allumina neri 19 x 320 mm (ossidazione sabbiatura anodo)
1 antenna telescopica in acciaio inossidabile da ?2,5 m (lo spessore può essere personalizzato)

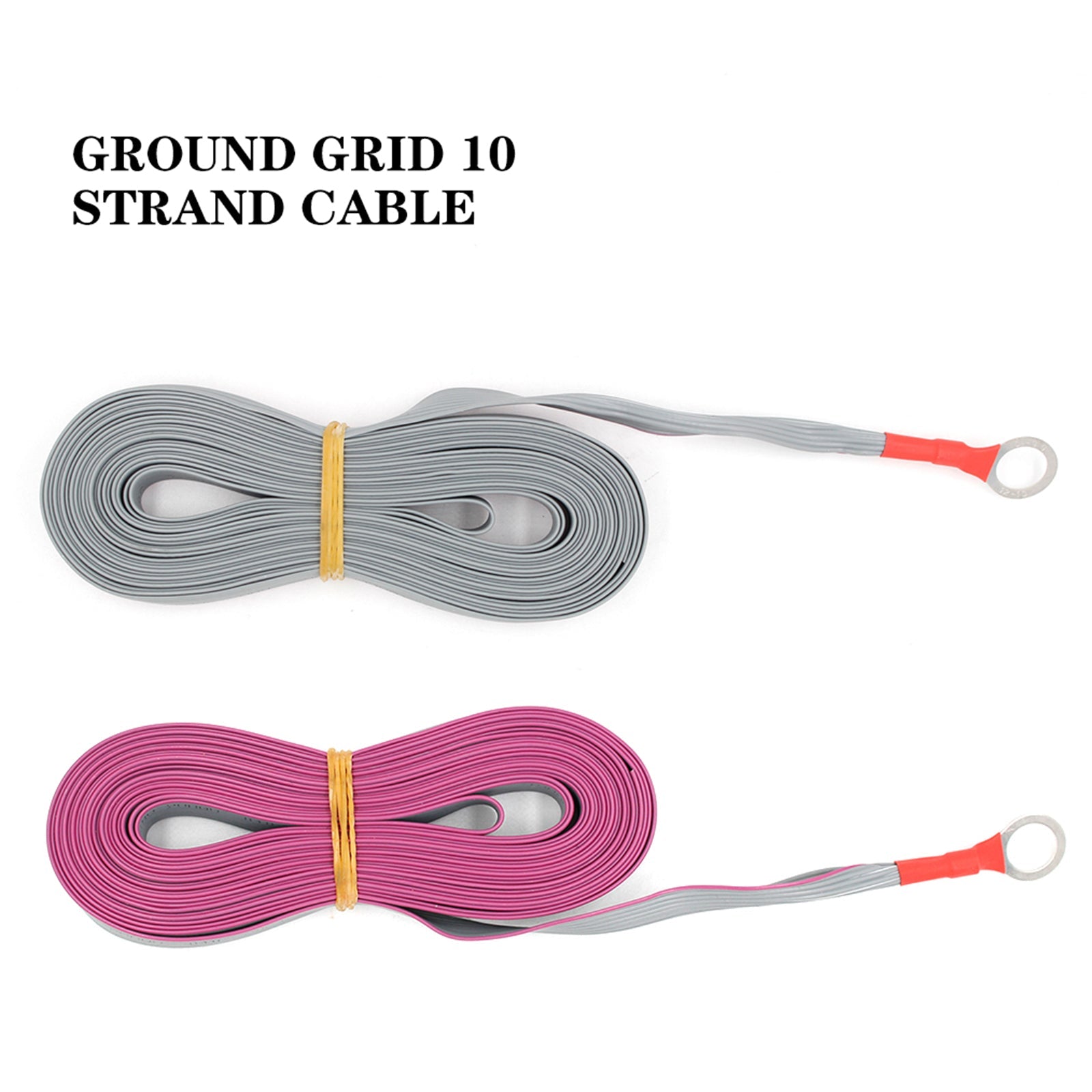

1 cavo di messa a terra da ?10 fili (strappare se necessario durante l'uso; generalmente strappare 3 fili)
1 borsa di stoffa
