Questo prodotto si basa sul metodo Tayloe Quadrature Product Detector per ottenere la miscelazione della frequenza. Il generatore di clock Si5351 genera due segnali ad onda quadra in quadratura con frequenza variabile come eccitazione e realizza un ricevitore ZIF zero-IF a bassissimo rumore. Il segnale IQ ottenuto dopo la miscelazione viene inviato al codec CODEC e raccolto dall'MCU e l'algoritmo DSP nell'MCU completa la demodulazione e la visualizzazione del segnale.
Riferimento mixer Tayloe: http://www.norcalqrp.org/files/Tayloe_mixer_x3a.pdf
Descrizione del prodotto:

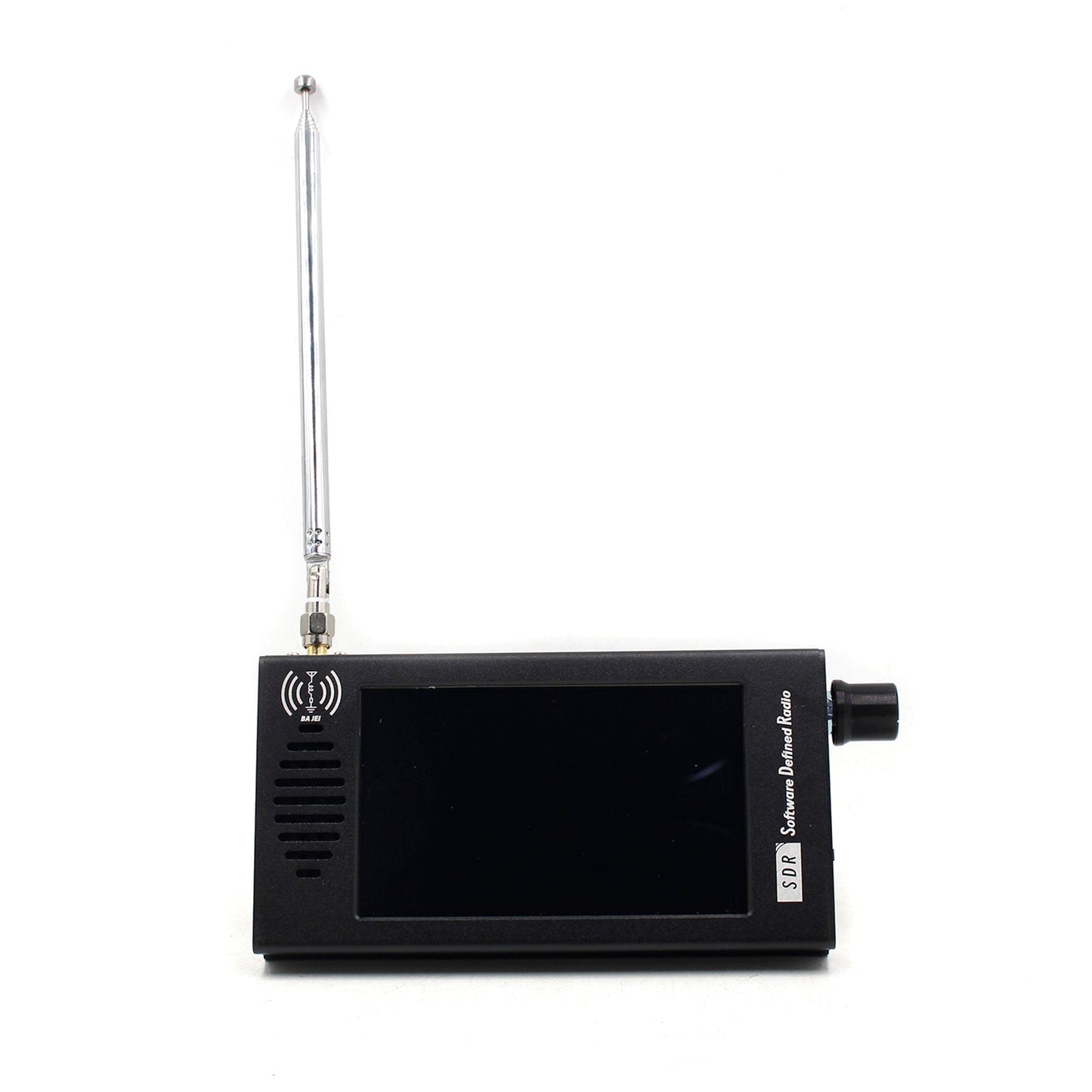

DeepSDR 101 è una radio a demodulazione digitale DSP basata su un'architettura radio definita da software SDR. Con un ampio spettrogramma a 192kHz e funzionalità di visualizzazione a cascata, combinate con il campionamento a 16 bit, realizza un ricevitore ad alta dinamica con funzioni di demodulazione CW, AM, SSB, FM. L'intera macchina adotta un guscio CNC interamente in lega di alluminio, con uno schermo LCD IPS ad alta luminosità da 4,3 pollici con risoluzione 800x480, pur mantenendo un corpo piccolo e compatto.
Portalo fuori ora e goditi la natura e l'ascolto sempre e ovunque!

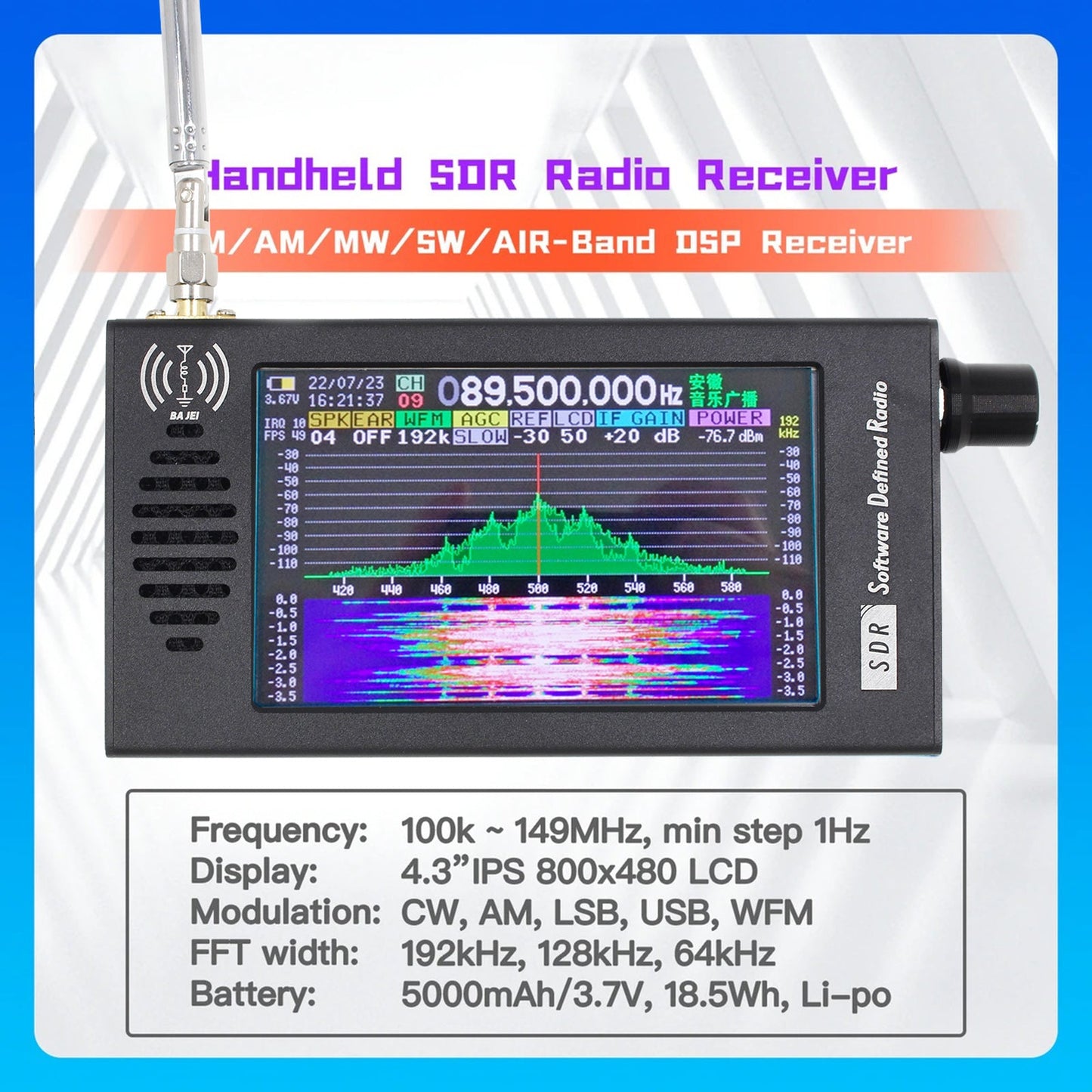

Specifiche:
Tecnologia di visualizzazione: 4,3 pollici IPS 800x480 risoluzione DC oscuramento LCD luminoso

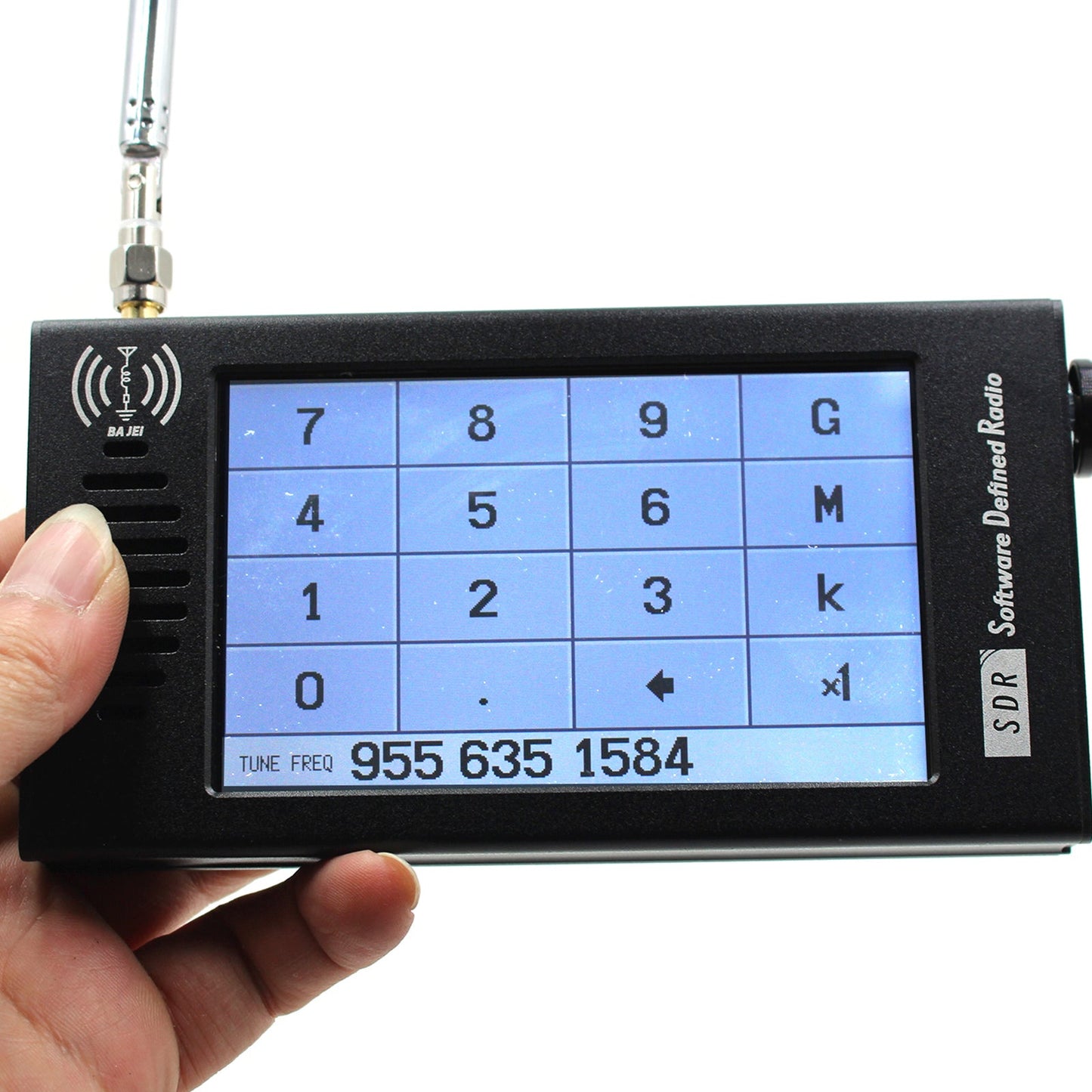

Modalità di controllo: touch screen resistivo + encoder rotativo
Gamma di frequenza: 100k – 149MHz
Modalità di lavoro: CW, AM, banda laterale singola SSB (LSB/USB), WFM, radio FM stereo (cuffie richieste)
Frequenza passo: 1Hz/10Hz/100Hz/1kHz/10kHz/100kHz/1MHz/10MHz
Larghezza di banda dello spettro: 192kHz, 128kHz, 64kHz, visualizzazione dello spettro in tempo reale FFT

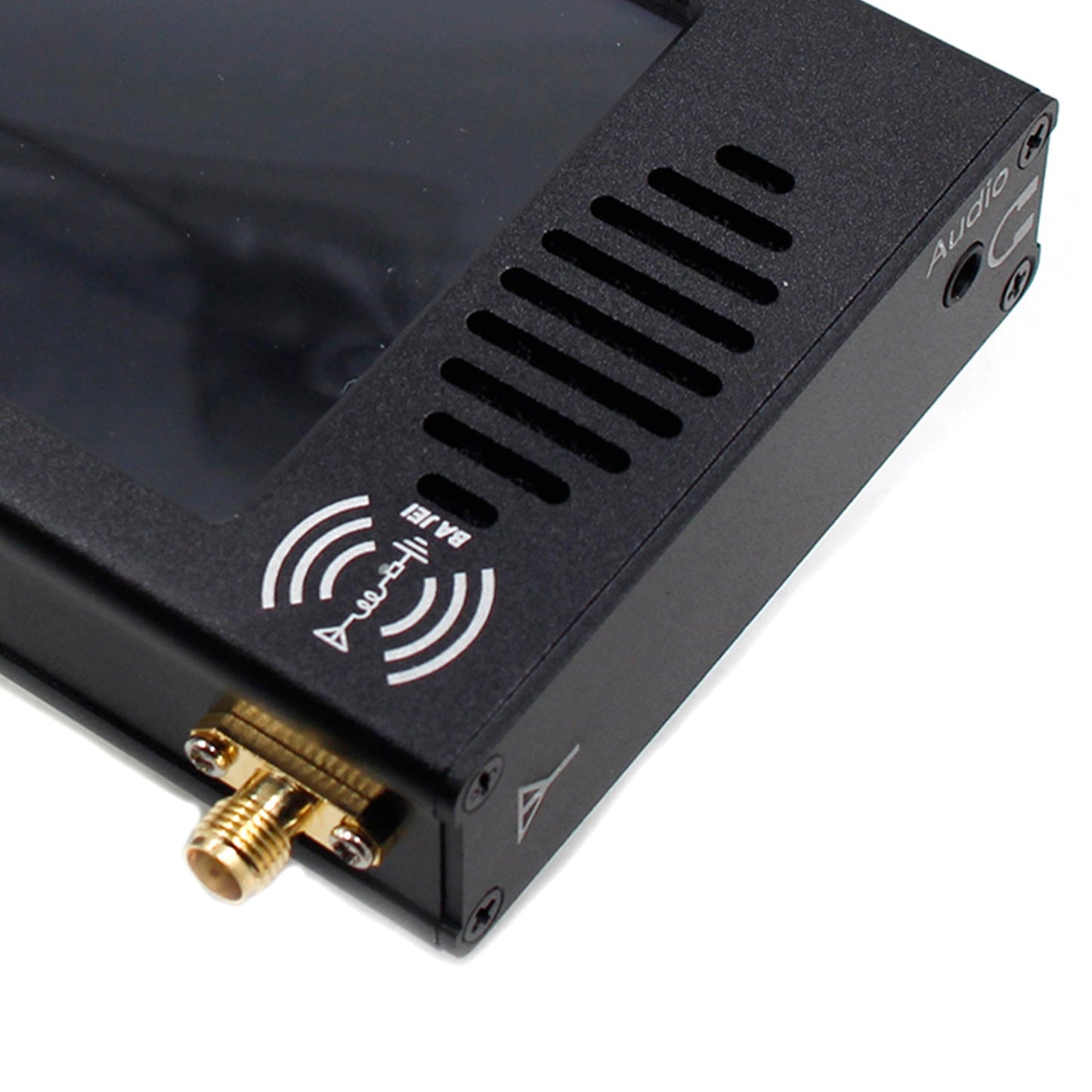

Interfaccia antenna: BNC maschio, impedenza 50Ω, massima potenza in ingresso -20dBm
Oscillatore a cristallo di riferimento: TCXO 26MHz ±0.5ppm
Interfaccia audio: supporta normali auricolari da 3,5 mm o auricolari con interfaccia CTIA (standard USA).
Potenza dell'altoparlante: massimo 3 W, altoparlante multimediale da 4 Ω

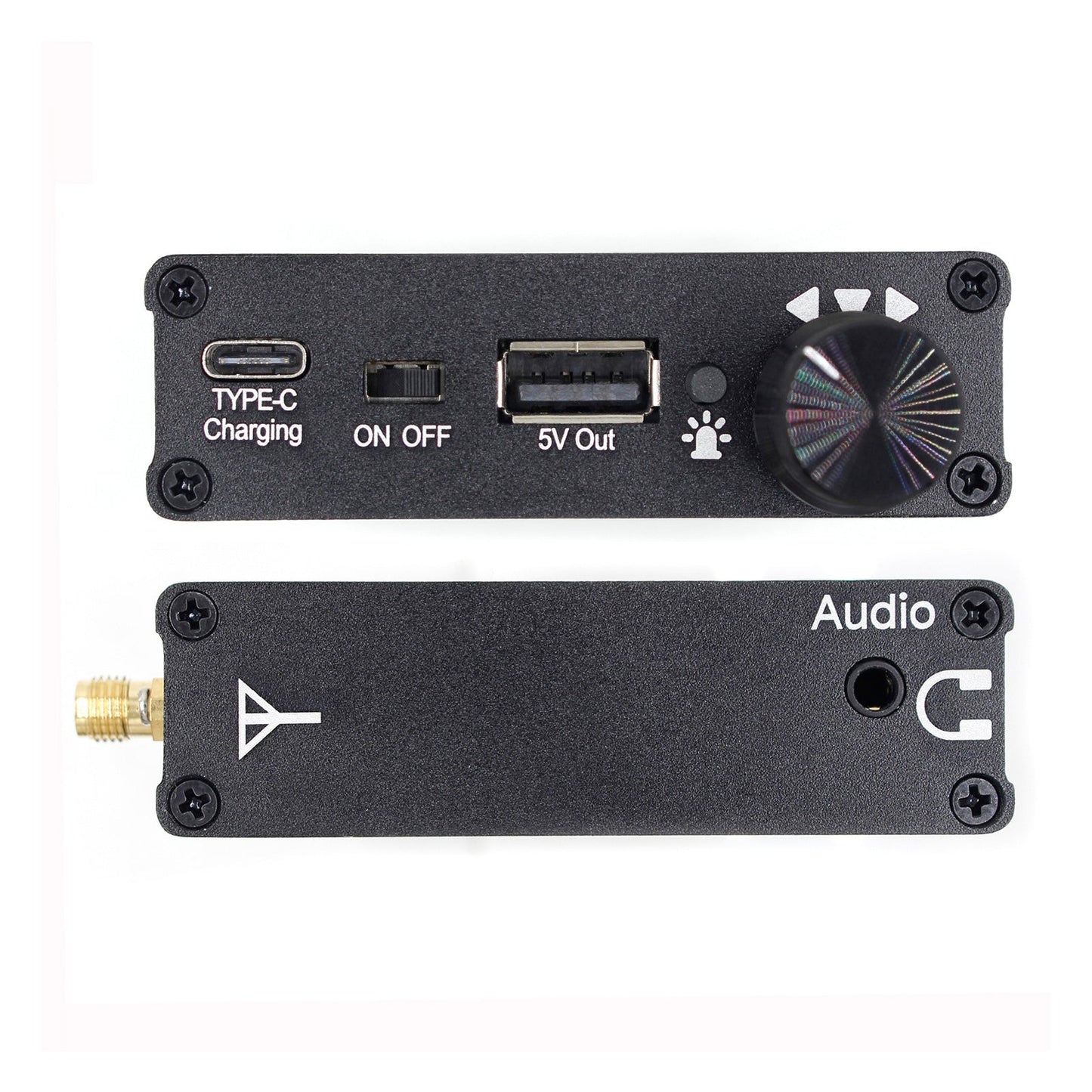

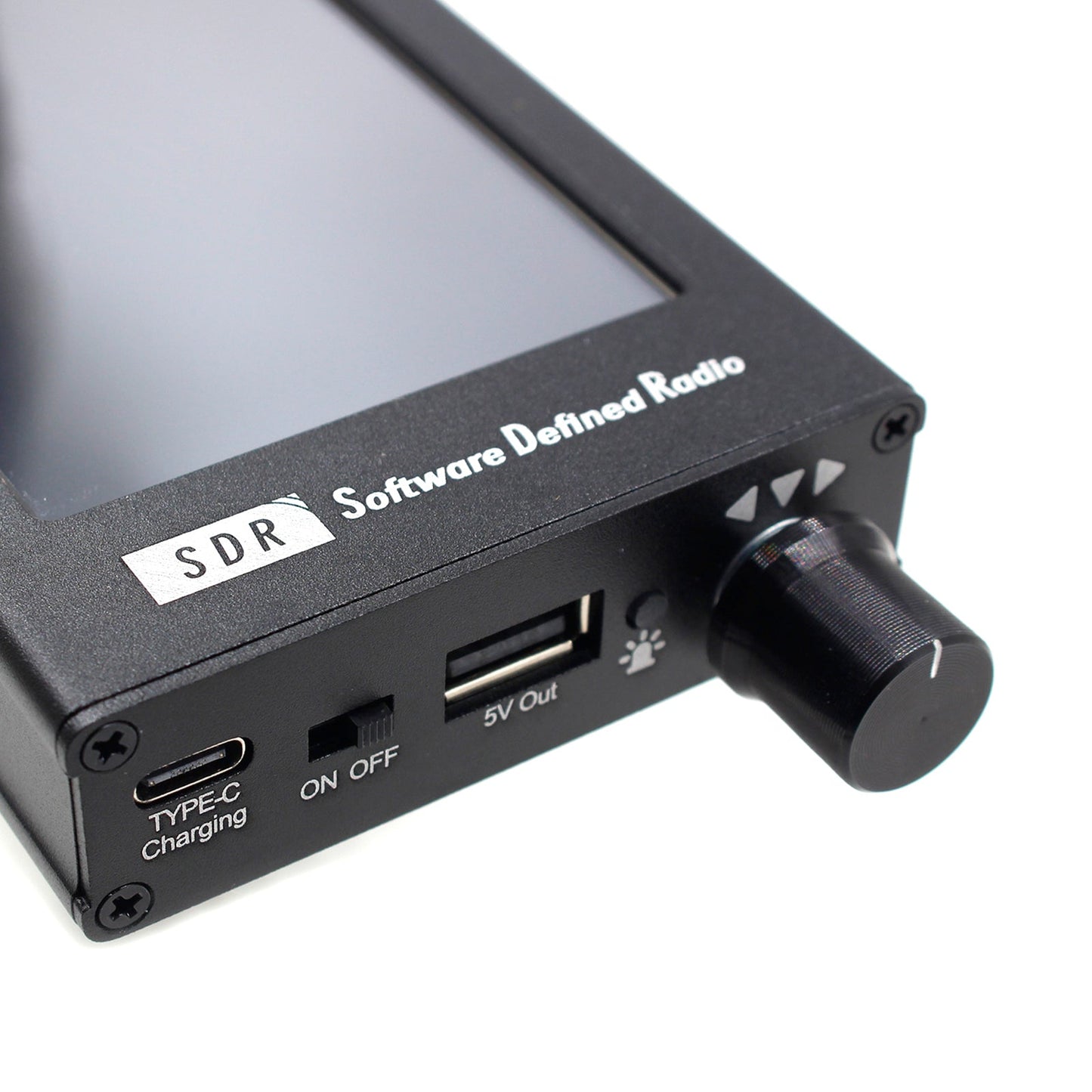

Porta di ricarica: USB di tipo C, 5,0 V/2 A
Consumo di corrente: circa 250mA @ 5V
Capacità della batteria: 5000 mAh/3,7 V, 18,5 Wh
Tempo di utilizzo: circa 10-12 ore, a seconda del volume della macchina e delle impostazioni di luminosità
Memorizzazione dei canali: è possibile preimpostare 99 canali, nome della stazione preimpostata, frequenza della stazione e modalità di demodulazione

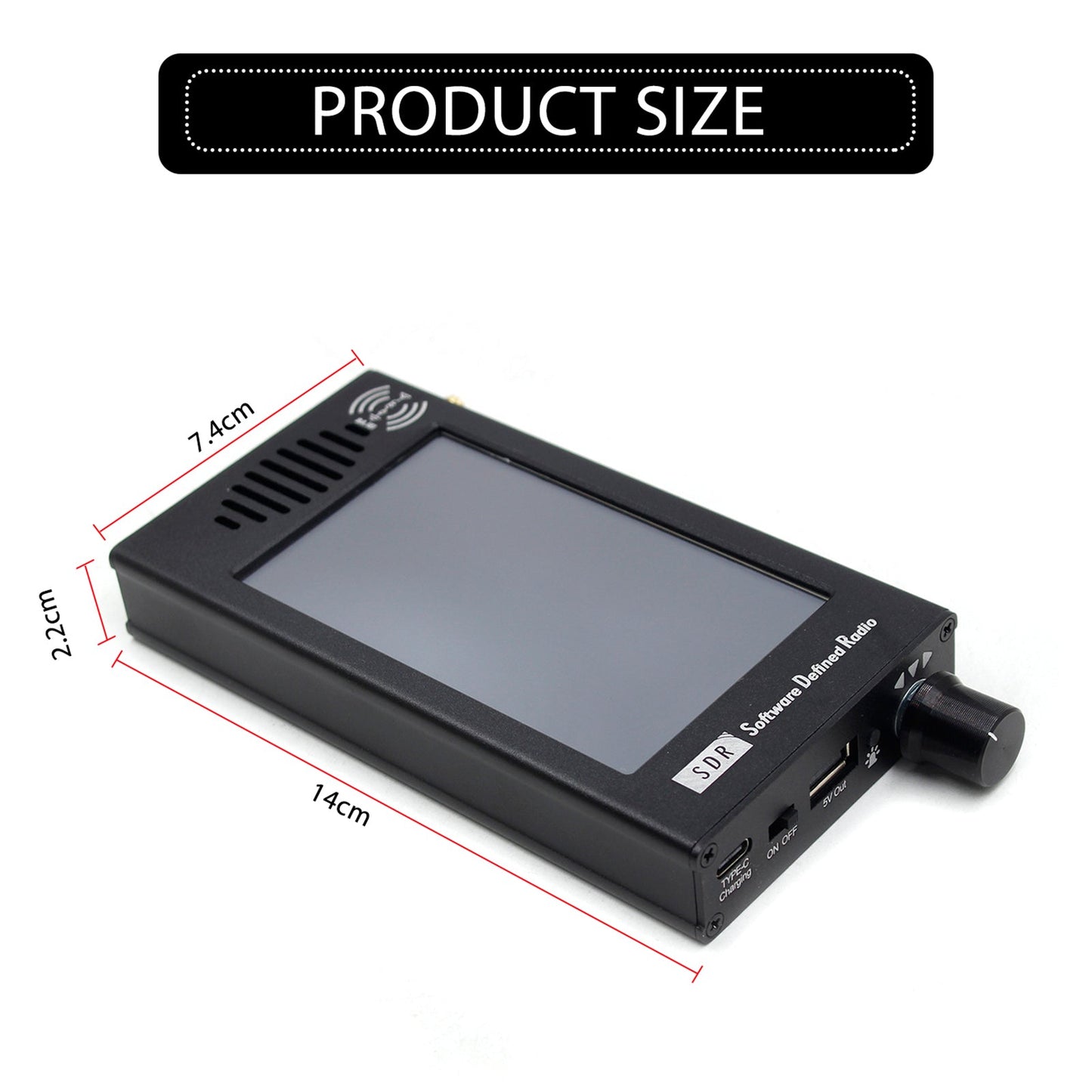

Dimensioni del corpo: 140 x 74 x 22 mm (L x P x A) (senza sporgenze)
Peso corporeo: circa 315 g (solo unità principale)
Peso della confezione: 415 g Dimensioni della confezione: 19 x 10,5 x 4,5 cm

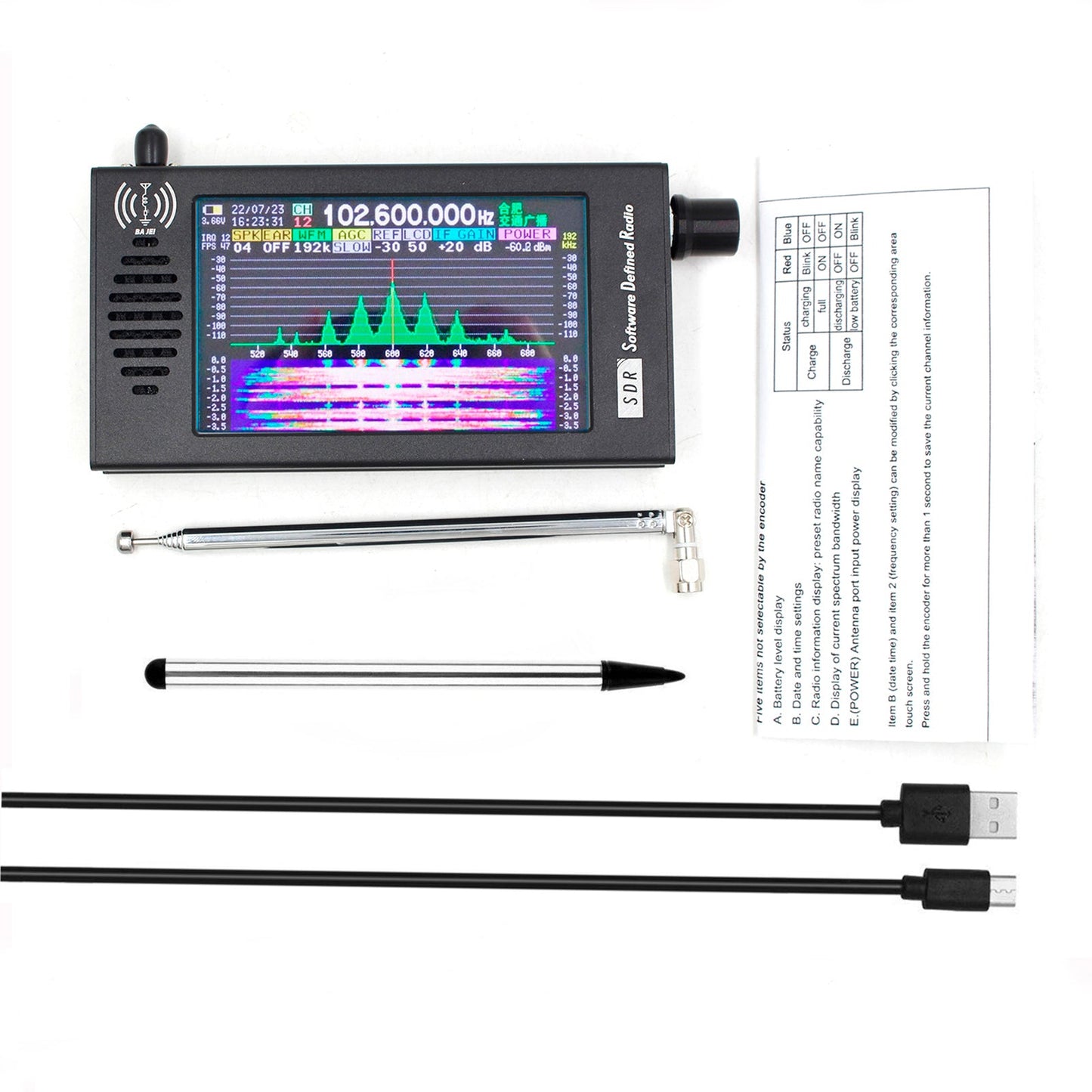

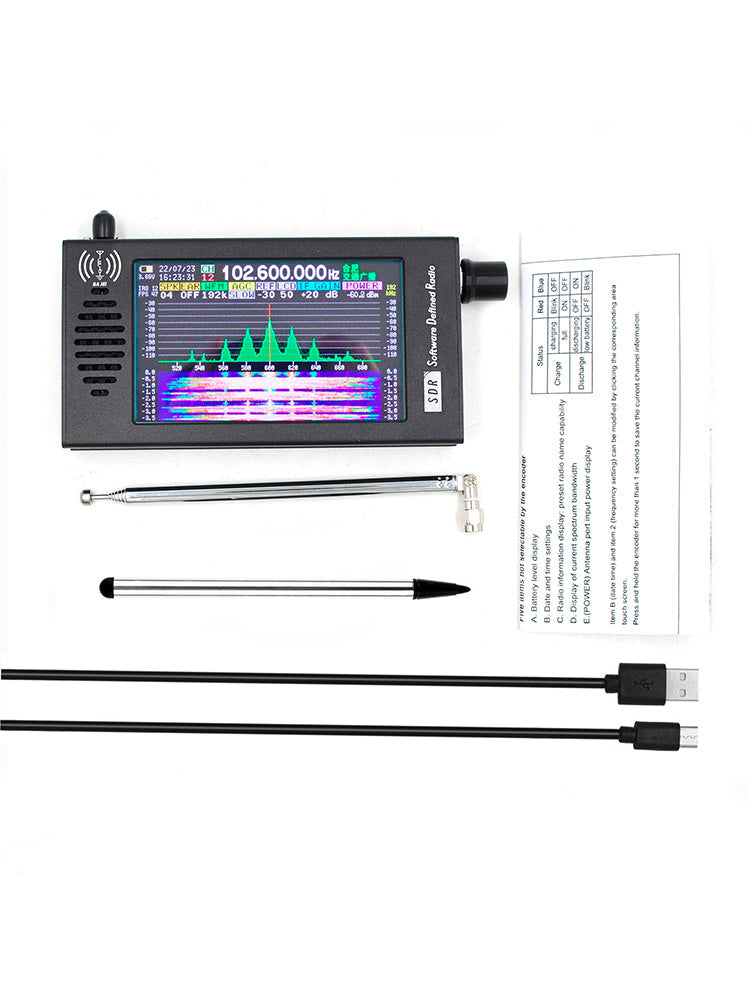

Il pacchetto include:
1 host schermo IPS SDR da 4,3 pollici
1 cavo dati USB di tipo C
1 antenna a frusta SMA a 7 sezioni
1 manuale di istruzioni per la guida rapida
1 penna touch a doppia testa con schermo resistivo
