Circuiti di protezione di isolamento del modulo relè RS485 Modbus RTU a 8/16/32 canali

Circuiti di protezione di isolamento del modulo relè RS485 Modbus RTU a 8/16/32 canali

Caratteristiche:

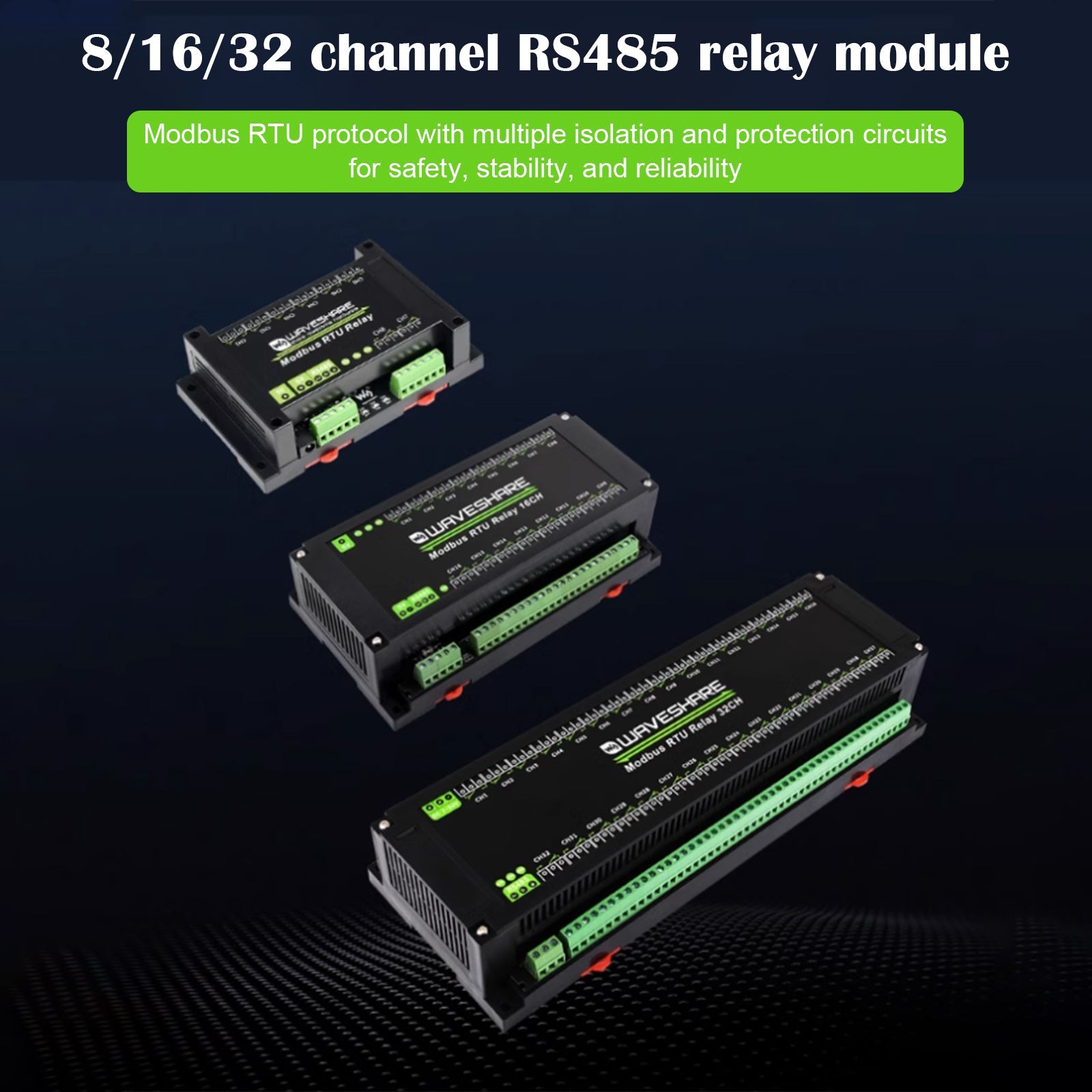

Questa serie di prodotti è un modulo relè controllato da un'interfaccia industriale RS485. Il numero di relè può essere 8/16/32, utilizzando il protocollo Modbus RTU, con isolamento di alimentazione integrato, isolamento dell'accoppiamento magnetico ADI, fusibile con ripristino automatico e circuiti di protezione TVS, design del guscio della guida DIN in ABS. Questo prodotto è facile da usare, ha caratteristiche di velocità di comunicazione elevata, stabilità, affidabilità, sicurezza, ecc. e può essere applicato a varie apparecchiature di controllo industriale o applicazioni con elevati requisiti di comunicazione.

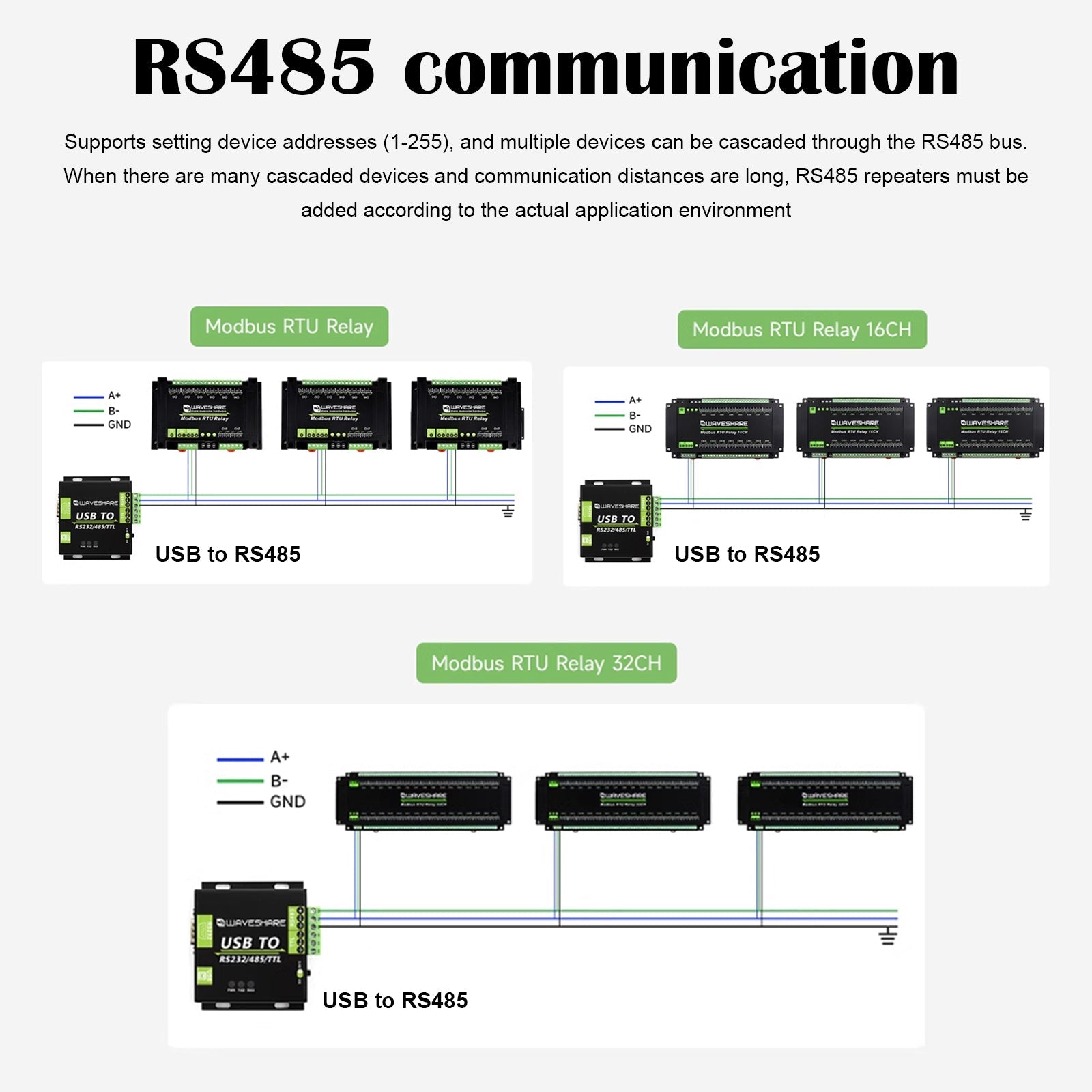

Supporta l'impostazione dell'indirizzo del dispositivo (1~255), per collegare in cascata più dispositivi tramite il bus RS485, con funzioni flash open e flash off e l'isolamento dell'alimentazione integrato a bordo può essere chiuso automaticamente comandando l'apertura del relè per un periodo di tempo, che può fornire una tensione di isolamento stabile, non è necessaria alcuna alimentazione aggiuntiva per l'estremità di isolamento. L'isolamento dell'accoppiamento magnetico ADI integrato integrato può eseguire l'isolamento del segnale, con elevata affidabilità, forte anti-interferenza e basso consumo energetico.

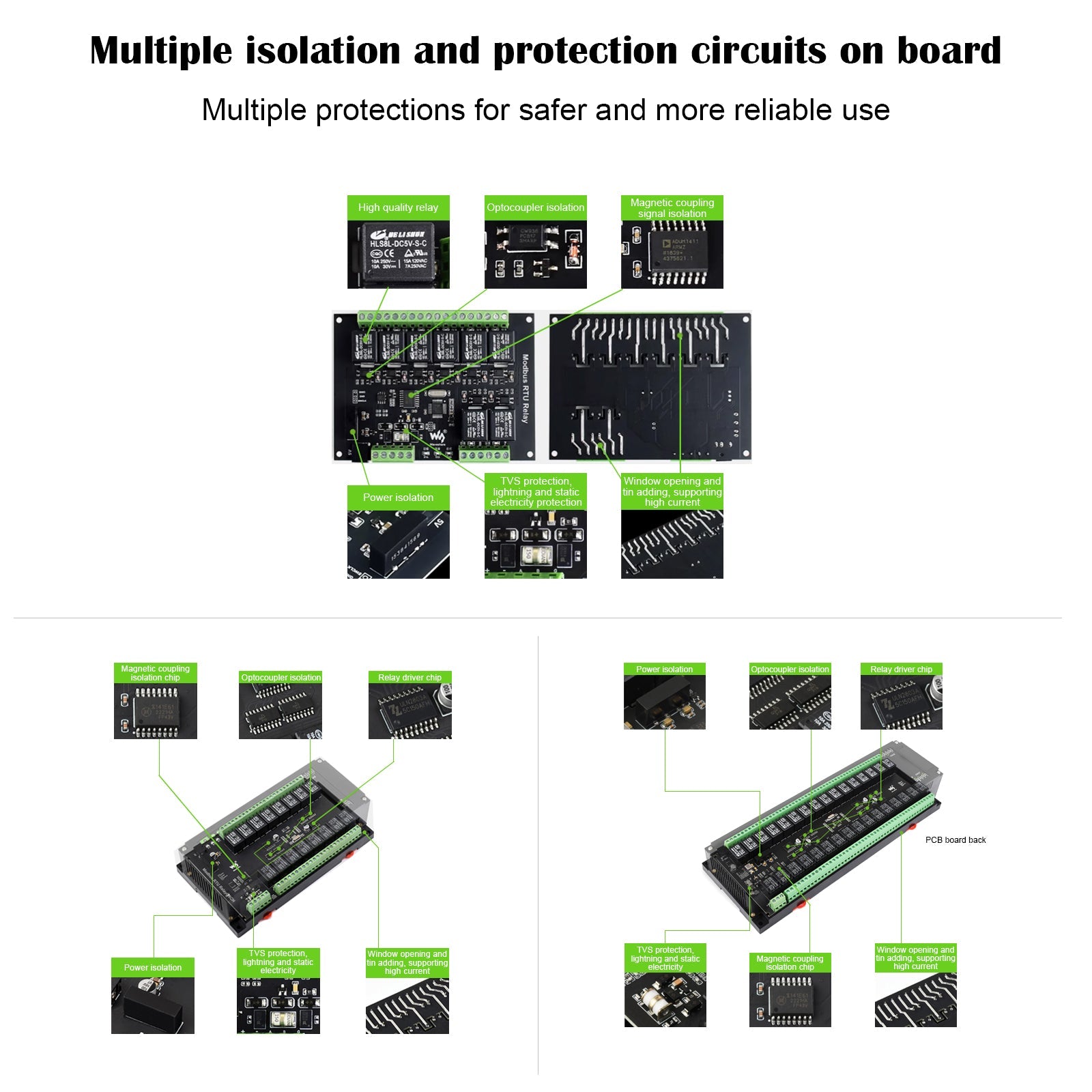

Fusibile con ripristino automatico integrato e TVS (soppressore di tensione transitoria), che può sopprimere efficacemente la sovratensione e la tensione di picco transitoria nel circuito, prevenire sovracorrente e sovratensione, protezione contro i fulmini e isolamento ottico antistatico a bordo ed evitare relè alti -Interferenza del circuito di tensione
Utilizzando un chip di azionamento relè dedicato, protezione del diodo a ruota libera integrata, capacità di azionamento più forte e più stabile, circuito di connessione anti-inversione integrato, per evitare la connessione inversa dei poli positivo e negativo per bruciare il circuito

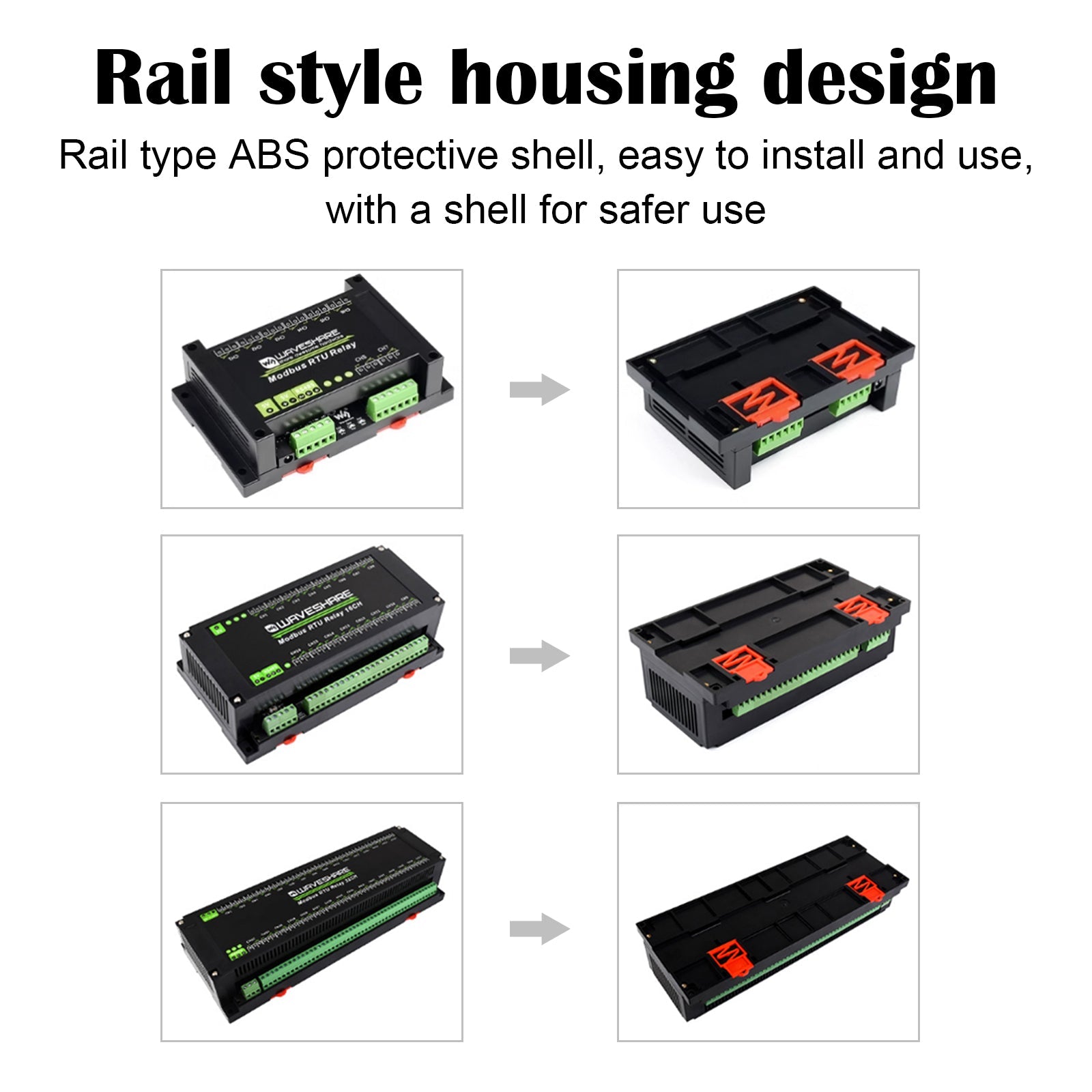

Utilizzo di relè di alta qualità, che consentono l'accesso ai carichi: ≤10A250VAC o ≤10A 30V DC guscio protettivo in ABS montato su guida, facile da installare e utilizzare, più sicuro con un guscio
Sono presenti 3 indicatori LED esterni per una facile visualizzazione dello stato dell'MCU e dello stato del ricetrasmettitore del segnale. Solo la versione a 32 canali ha un chip regolatore di tensione integrato e supporta un'alimentazione di tensione ampia 7 ~ 36 V.

Specifiche:
Modello prodotto: Relè Modbus RTU 8CH/Relè Modbus RTU 16CH/Relè Modbus RTU 32CH
Voltaggio di funzionamento: 5 V/7-36 V
Interfaccia di comunicazione: RS485
Baud rate di comunicazione: 4800.9600, 19200, 38400, 57600, 115200, 128000, 256000
Formato di comunicazione predefinito: 9600,N8,1
Numero di canali relè: 8 canali/16 canali/32 canali
Tipo di contatto: uno normalmente aperto, uno normalmente chiuso
Carico dei contatti: ≤10A250VAC o ≤10A30VDC
Protocollo Modbus: protocollo standard ModbusRTU
Impostazione indirizzo RS485: 1-255

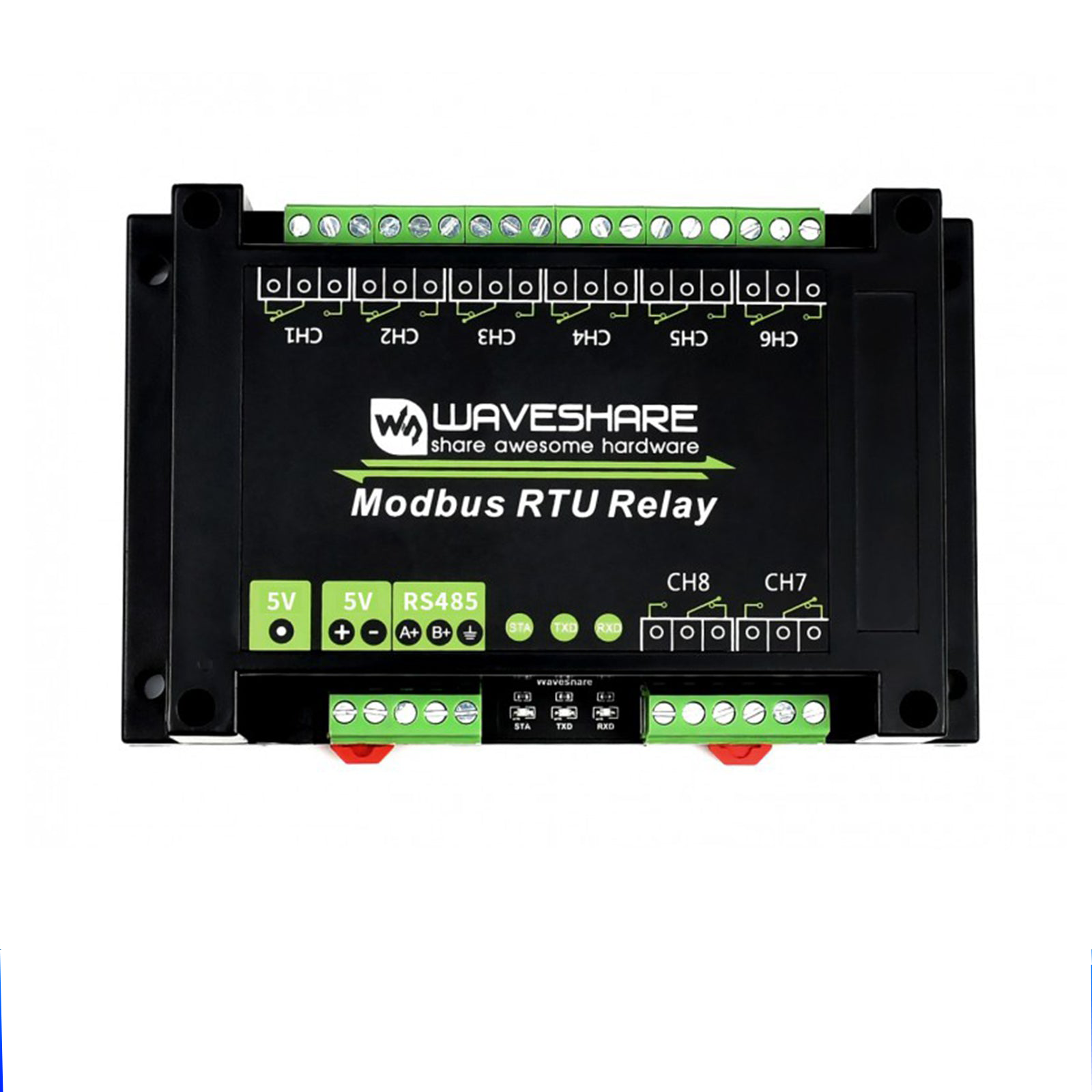

Spia:
STA: indicatore luminoso MCU, lampeggia quando l'MCU funziona normalmente
TXD: spia di invio, la luce è accesa durante l'invio di dati
RXD: spia di ricezione, la luce è accesa durante la ricezione dei dati

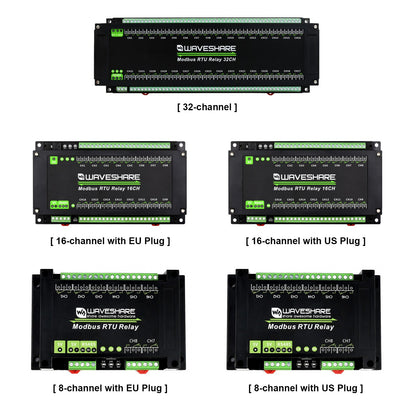

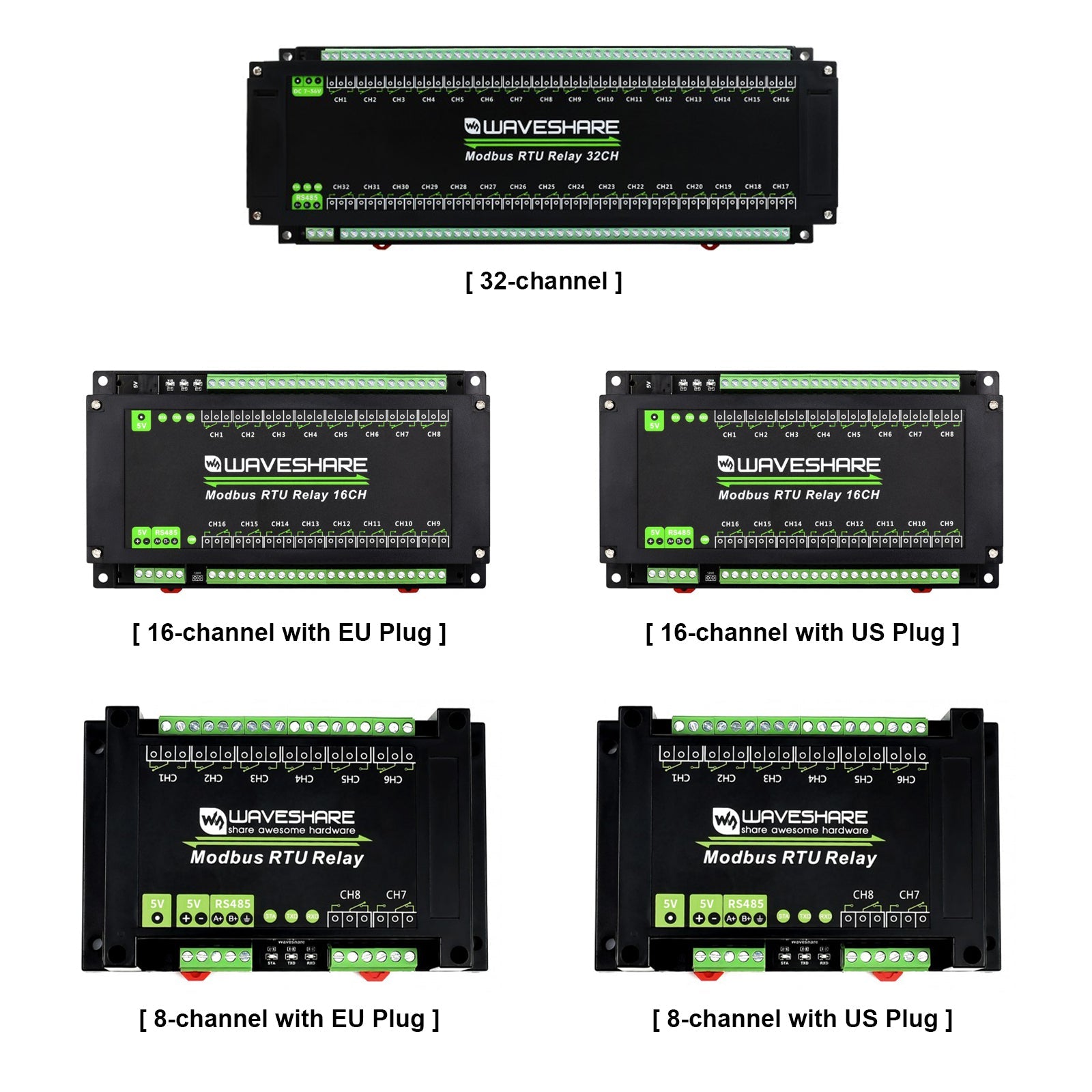

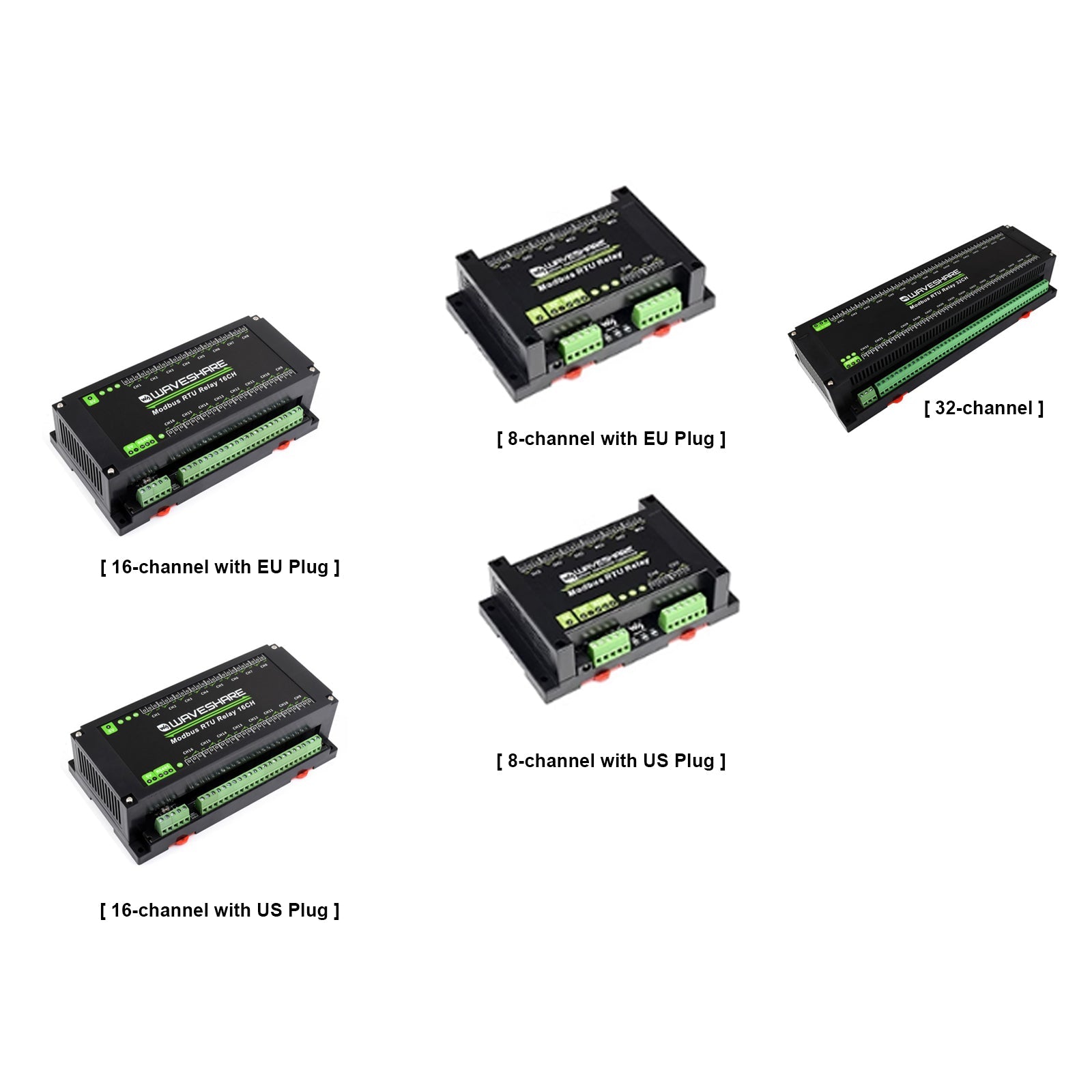

Il pacchetto include:
Opzione 1:

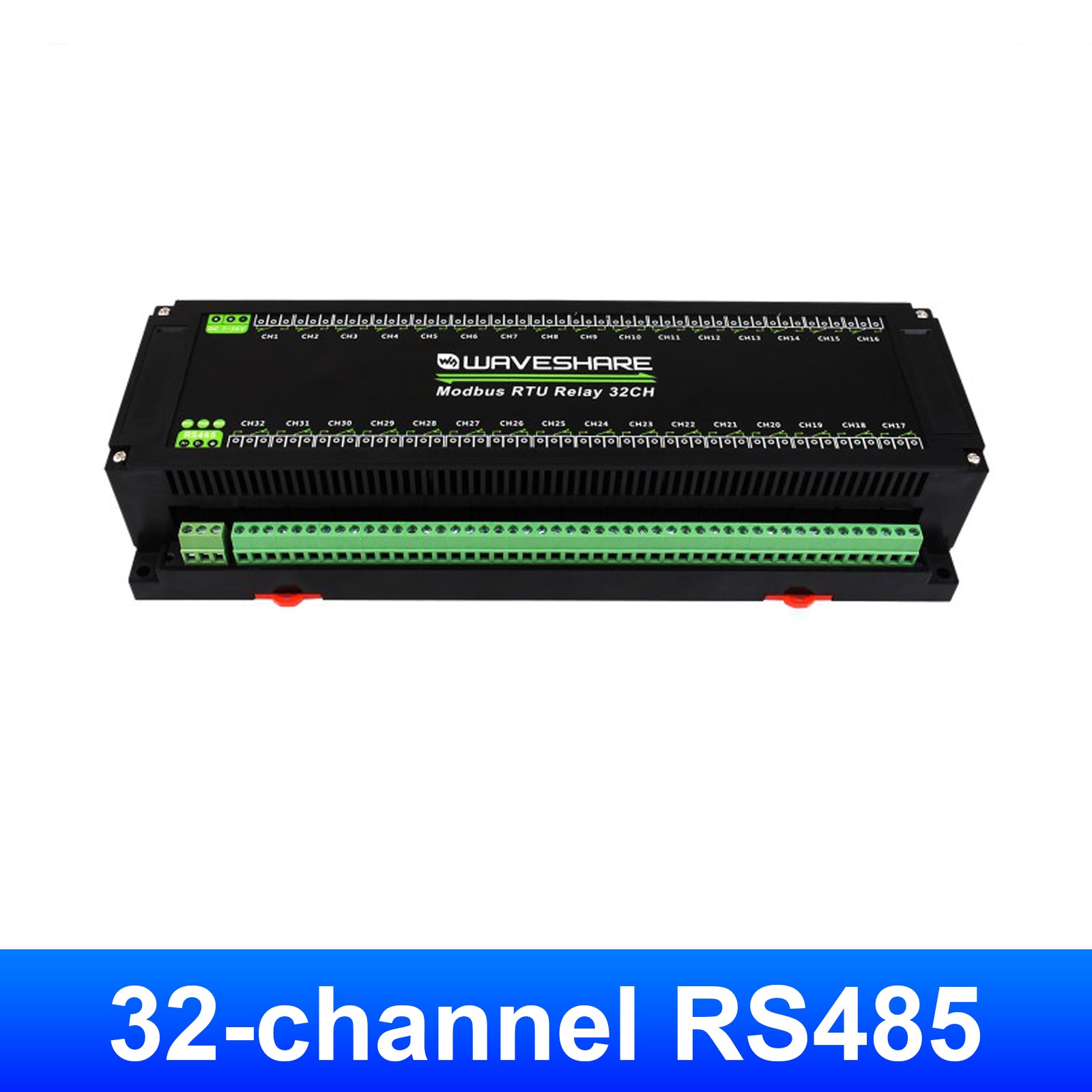

1x modulo relè a 32 vie [alimentatore non incluso]

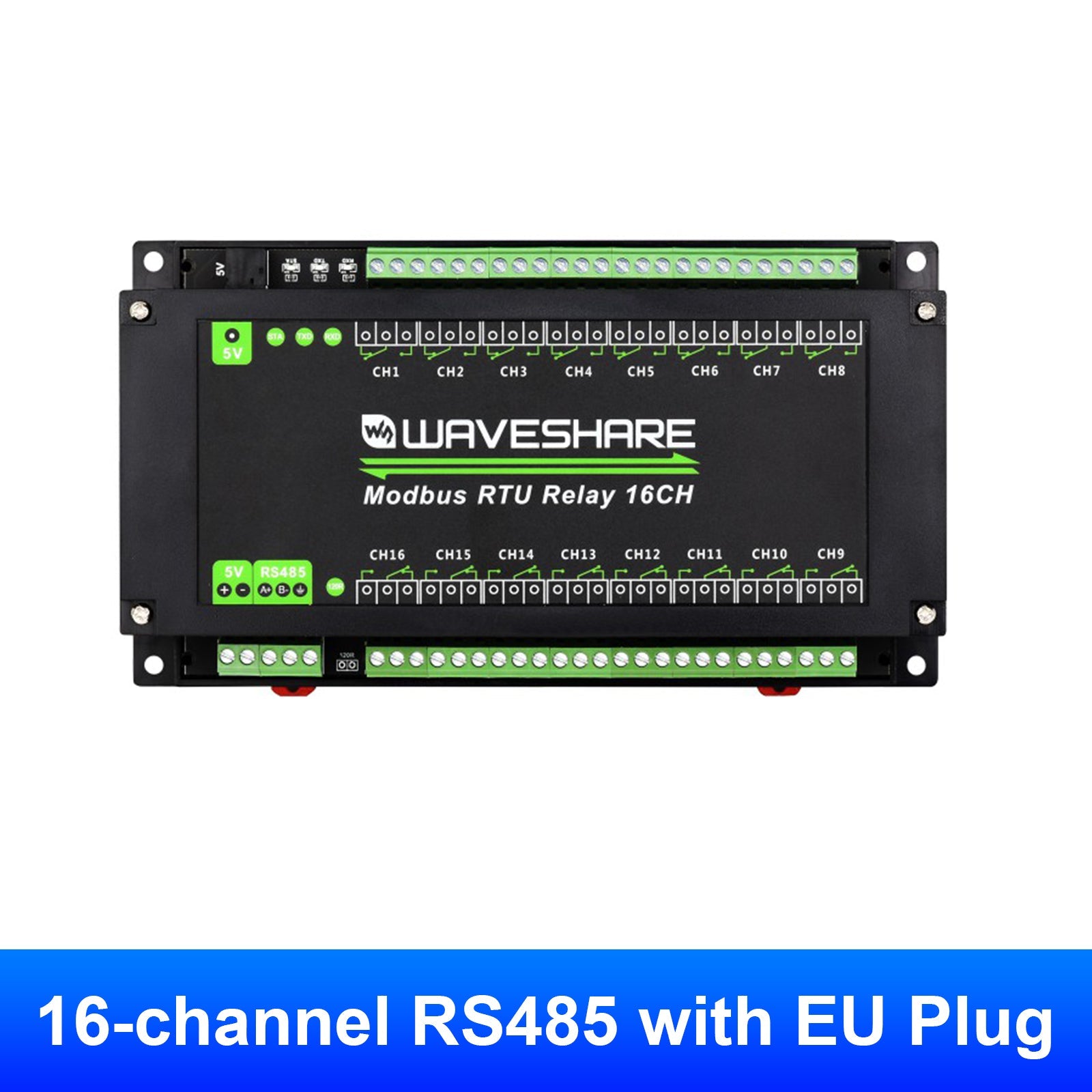

Opzione 2:
1x relè a 16 vie [alimentazione UE]
Opzione 3:
1x relè a 16 vie [alimentazione USA]
Opzione 4:
1x relè a 8 vie [alimentazione UE]

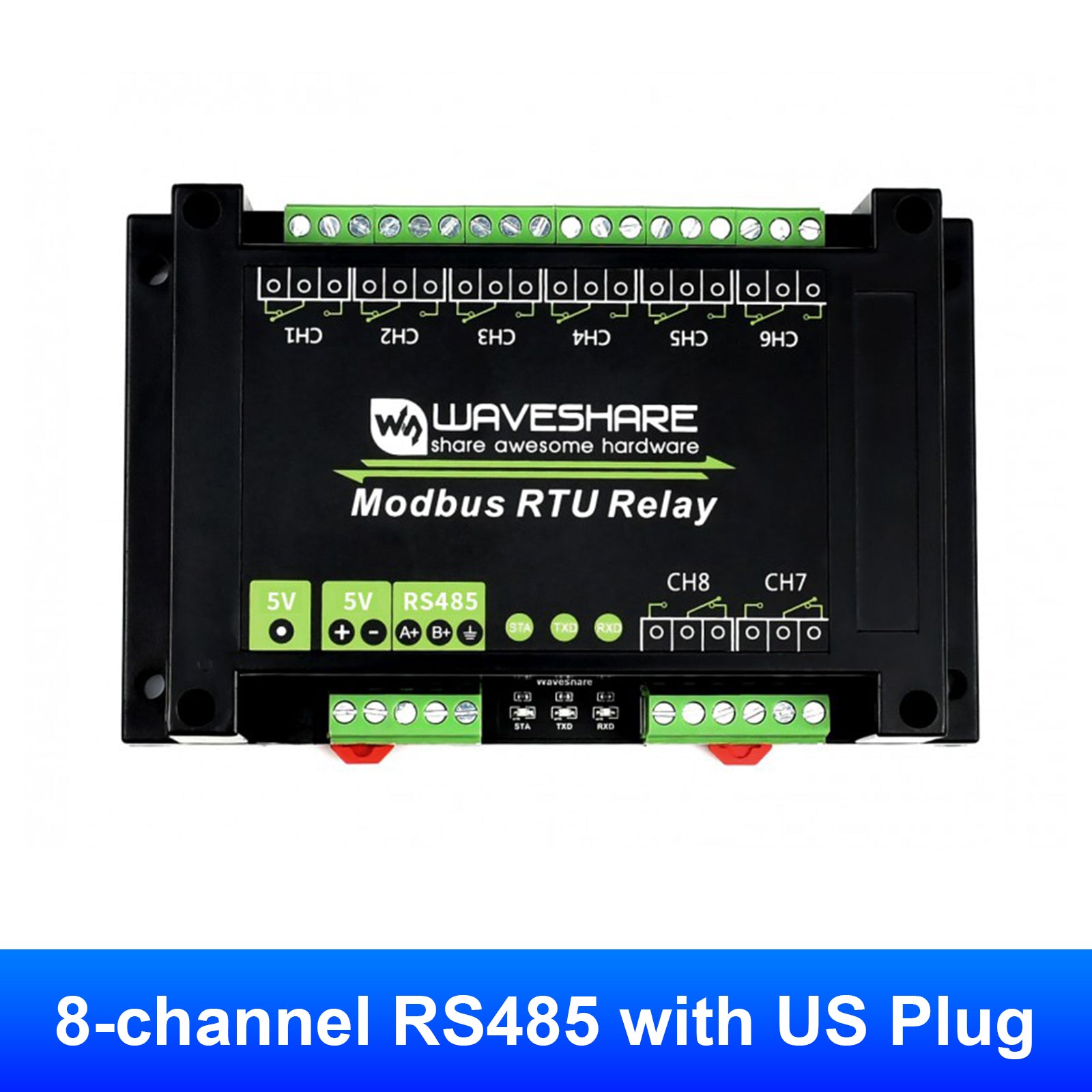

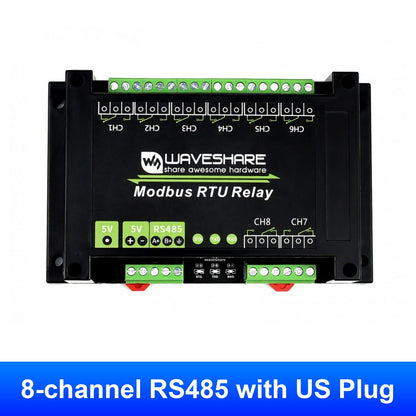

Opzione 5:
1x relè a 8 vie [alimentazione USA]

Garanzia:
Resi: i clienti hanno il diritto di richiedere un reso entro 60 giorni dal ricevimento del prodotto
Esperto online 24 ore su 24: risolvi i problemi di installazione e di prodotto
