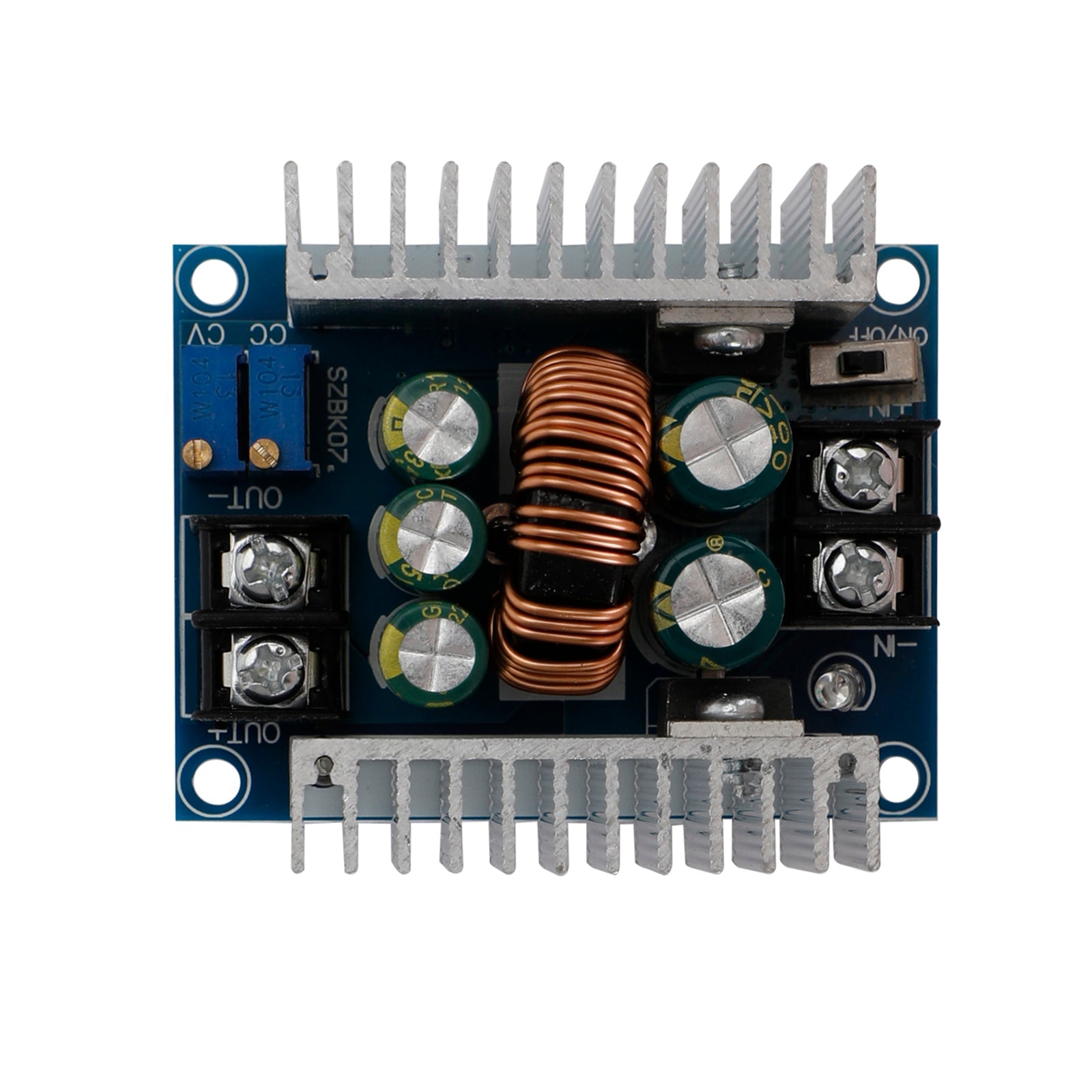

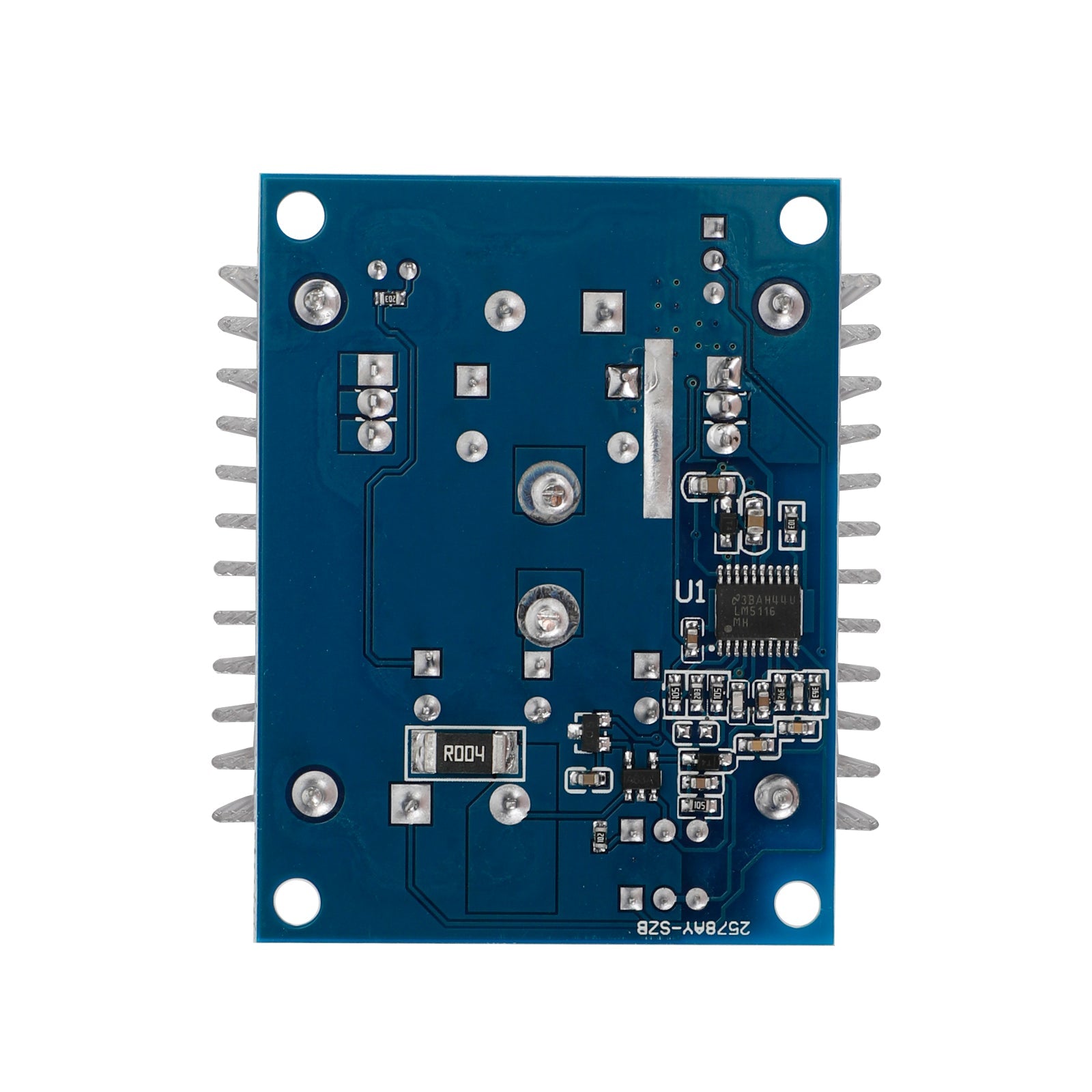

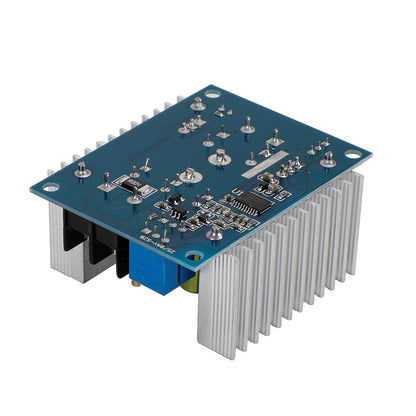

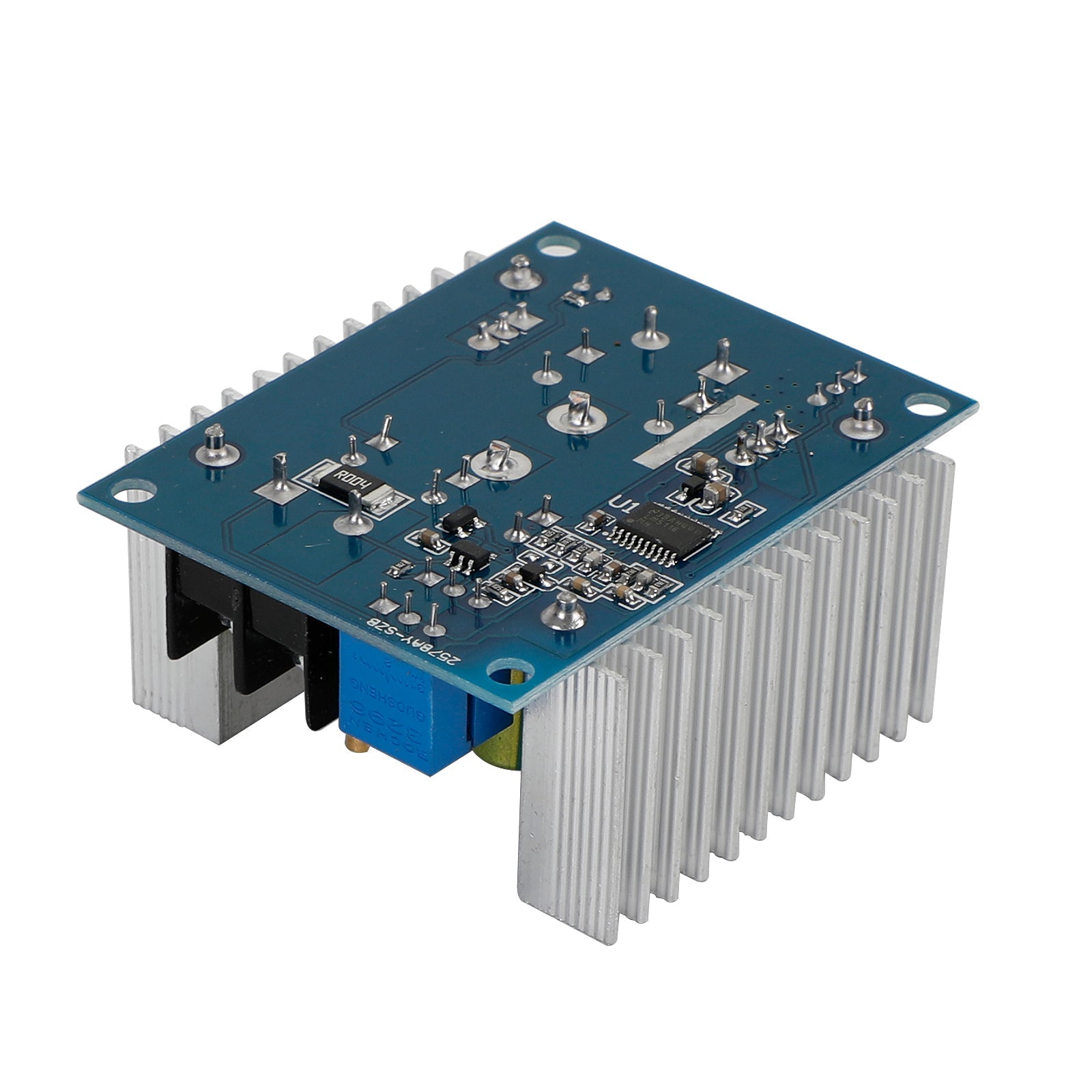

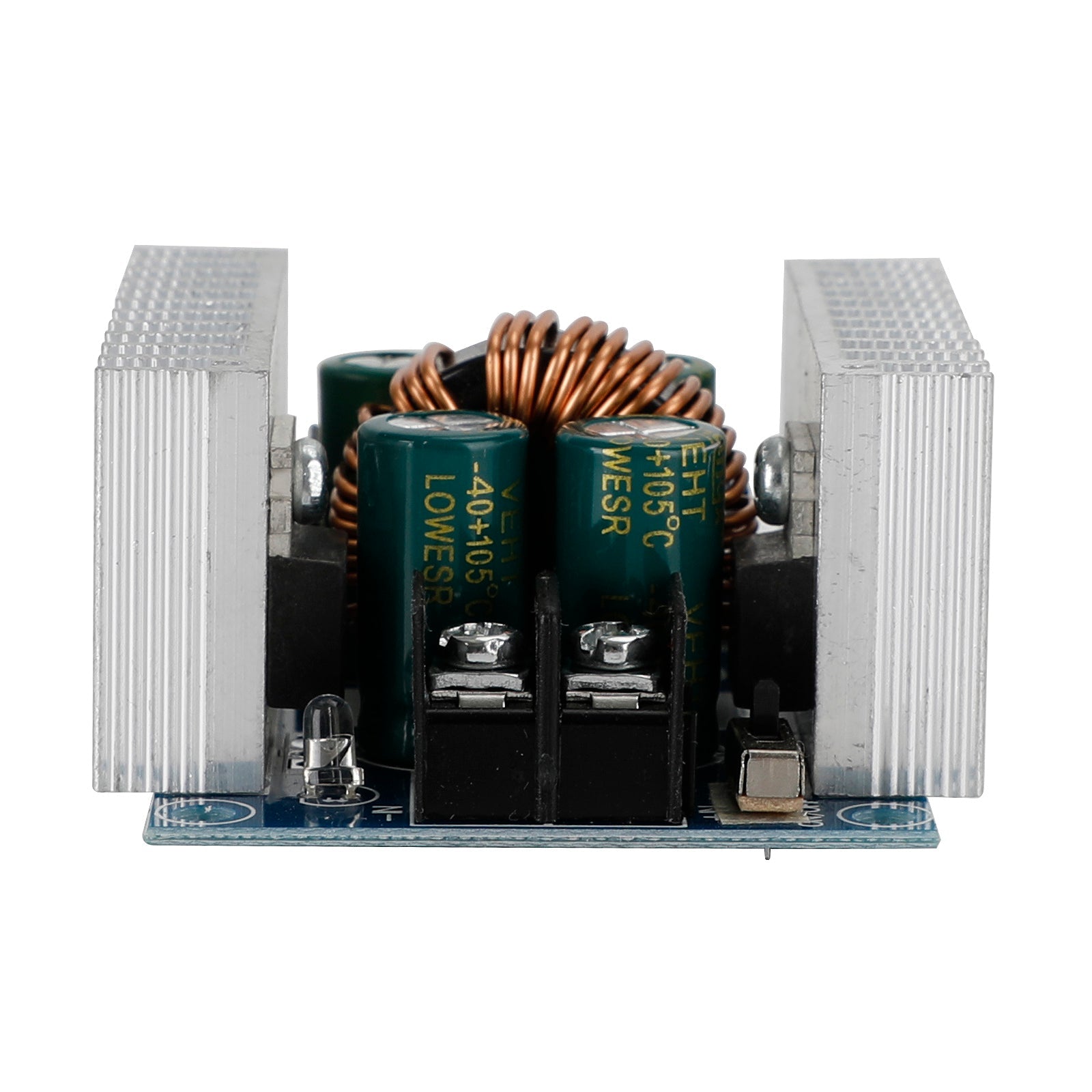

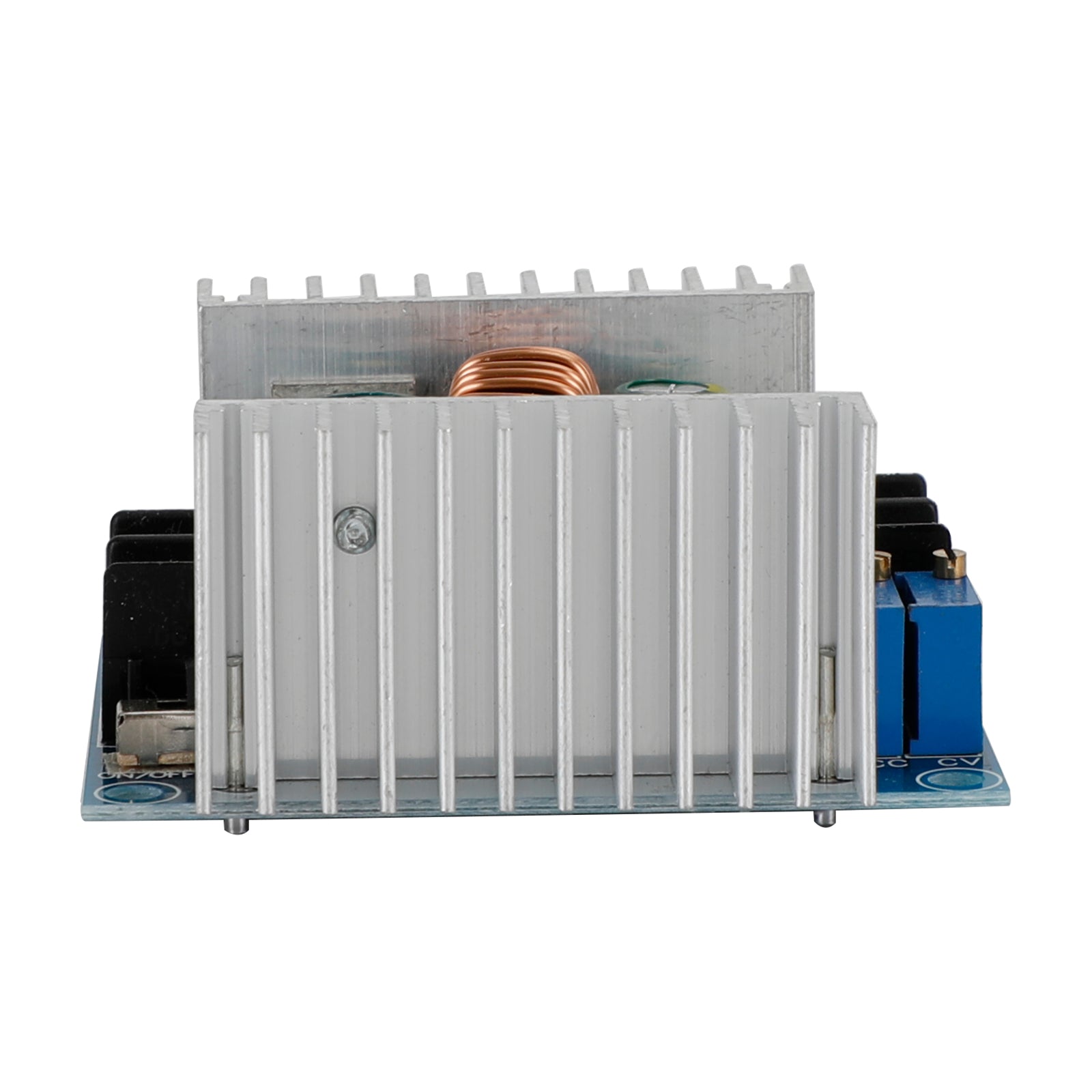

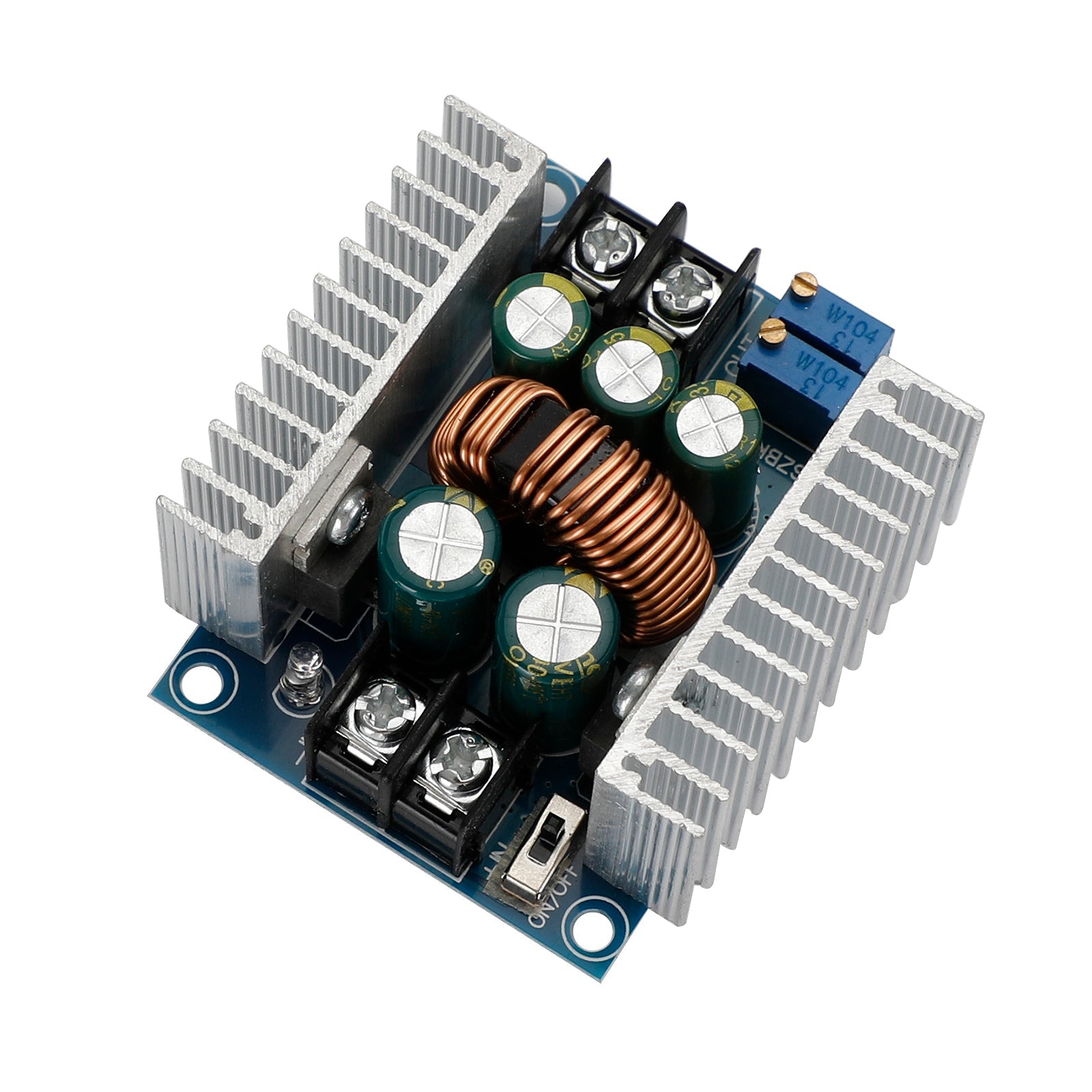

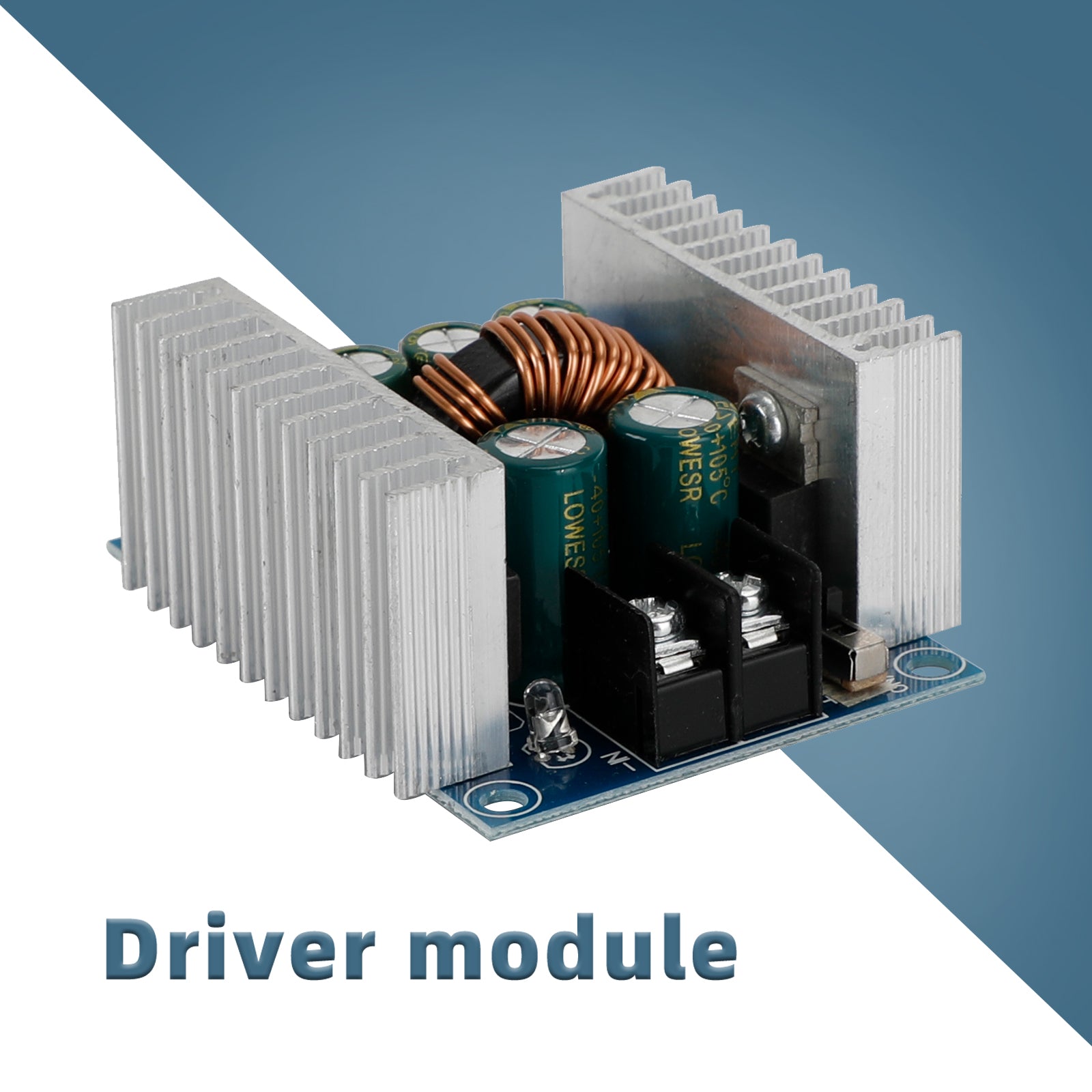

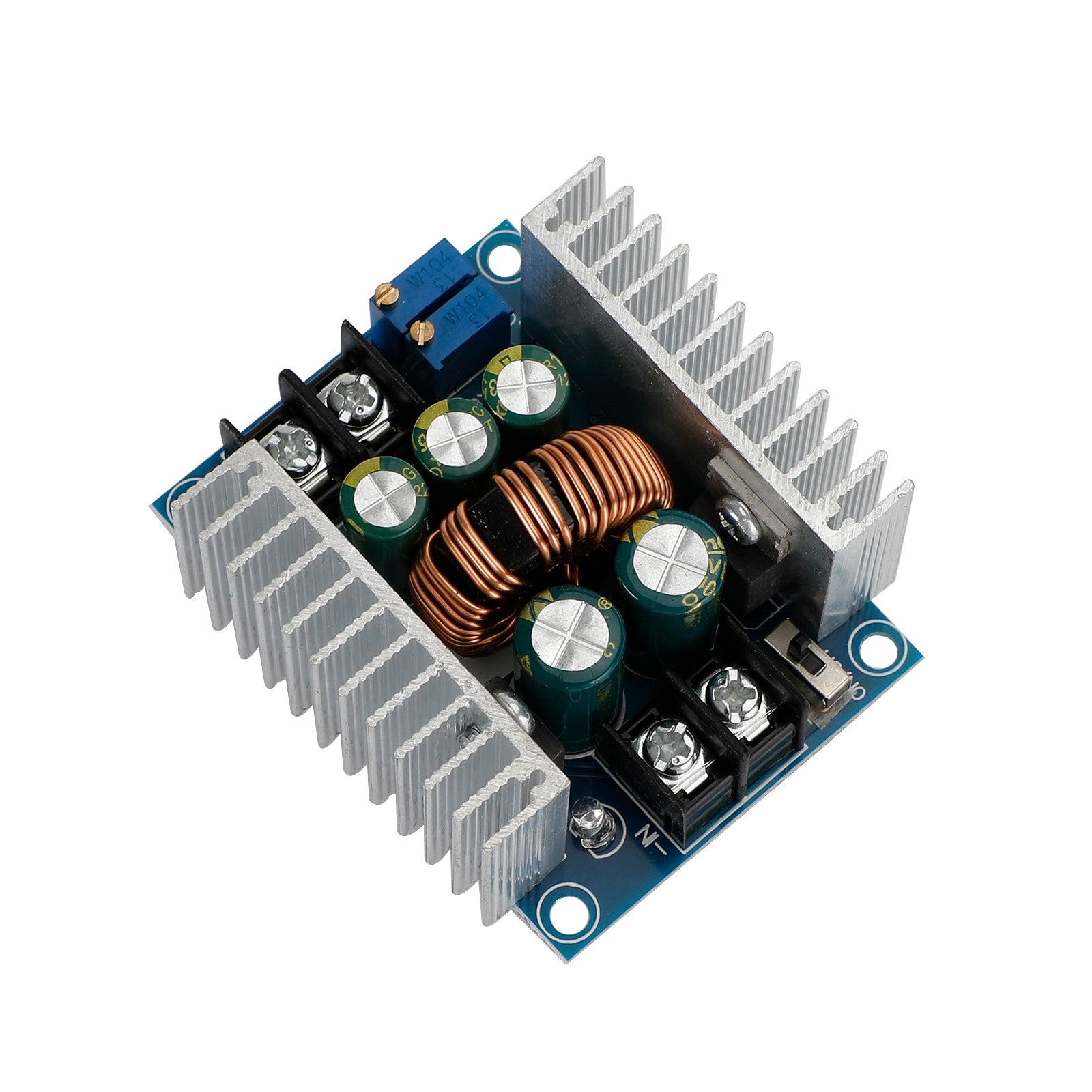

Convertitore DC-DC 20A 300W Step Down Buck-Boost Power Charger Board regolabile

Caratteristica:
1: realizzato in materiale di alta qualità, più resistente.
2: Condensatore elettrolitico ad alta frequenza di bassa resistenza, bassa resistenza, uscita stabile.
3: Proprietà del modulo: rettifica sincrona, buck non isolato, modulo a corrente costante e tensione costante, modulo di ricarica CC CV.
4: Ambito di applicazione: azionamento a corrente costante LED ad alta potenza, ricarica della batteria al litio (incluso ferroelettrico), ricarica della batteria 4V, 6V, 12V, 14V, 24V,
Ricarica batterie Ni-Cd Ni-MH (pacco batteria), pannelli solari, turbine eoliche.

Metodo di regolazione della corrente di uscita:
1. Regolare il potenziometro CV e impostare la tensione di uscita sul valore di tensione necessario in base ai requisiti di carico.
2. Impostare il potenziometro CC in senso antiorario di circa 30 giri (ovvero, impostare la corrente di uscita al minimo), collegare il LED e regolare il potenziometro CC sulla corrente necessaria.
Per caricare la batteria, dopo che la batteria è completamente scarica, collegarla all'uscita e regolare il CC sulla corrente necessaria. Maggiore è, minore è la corrente di carica.)

Specifiche:
Condizione: 100% nuovo di zecca
Tensione di ingresso: DC6-40V
Tensione di uscita: regolabile in continuo (1,2-35 V CC) per lungo tempo al di sotto di 32 V (adatto per applicazioni in cui la tensione di ingresso è superiore alla tensione di uscita e non può essere aumentata)
Corrente di uscita: massimo 20 A entro 15 A per lungo tempo (aggiungere una ventola per la dissipazione del calore se la temperatura del tubo di alimentazione supera i 65 gradi e utilizzare il declassamento per l'uscita ad alta tensione)
Intervallo di limitazione corrente: 0,2-20 A (regolazione) Se il modulo supera i 65 gradi, aggiungere una ventola.
Tensione minima di interruzione: 3V
Frequenza di lavoro: 150 KHZ
Efficienza di conversione: fino a circa il 96% L'efficienza è correlata alla differenza di pressione e all'ambiente di utilizzo
Ripple di uscita: circa 50 mV di ripple (nessun rumore) larghezza di banda 20 M (solo per riferimento) ingresso 24 V misurato
Temperatura di lavoro: da -10???a +75??? (Si prega di prestare attenzione alla temperatura del tubo di alimentazione durante l'uso effettivo, se la temperatura è troppo alta, si prega di rafforzare la dissipazione del calore o ridurre l'uso
Direzione di regolazione del potenziometro: in senso orario (aumento), in senso antiorario (diminuzione)
Protezione da cortocircuito in uscita: Sì (protezione istantanea) corrente costante (il valore di corrente costante attualmente impostato non può essere cortocircuitato a lungo)
Protezione da inversione di polarità in ingresso: nessuna,
Uscita antiriflusso: nessuna, per carichi autocaricanti o induttivi è necessario un tubo esterno a 2 poli!
Metodo di cablaggio: morsettiera

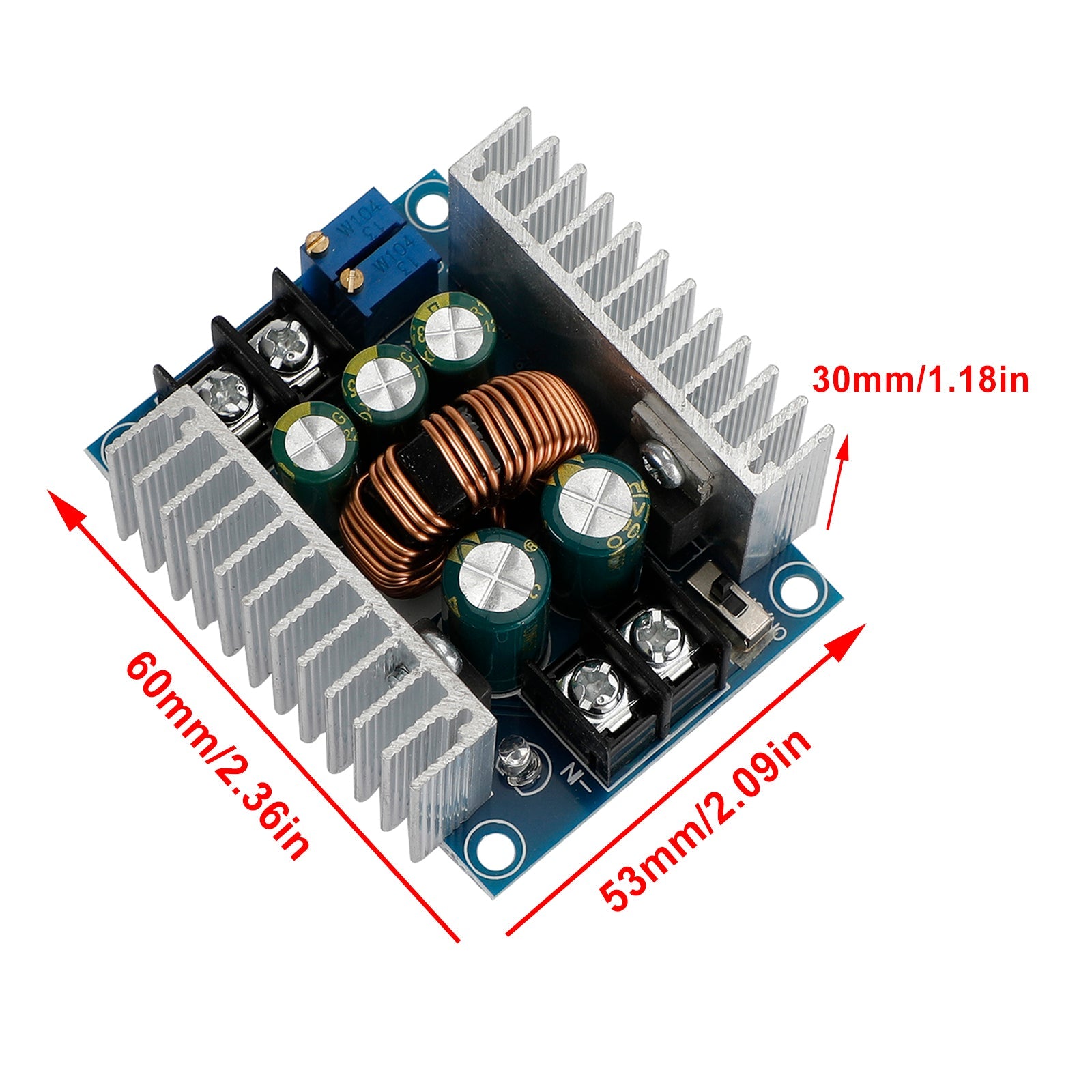

Dimensione del modulo: 60*53*30 mm/2,36*2,09*1,18 pollici

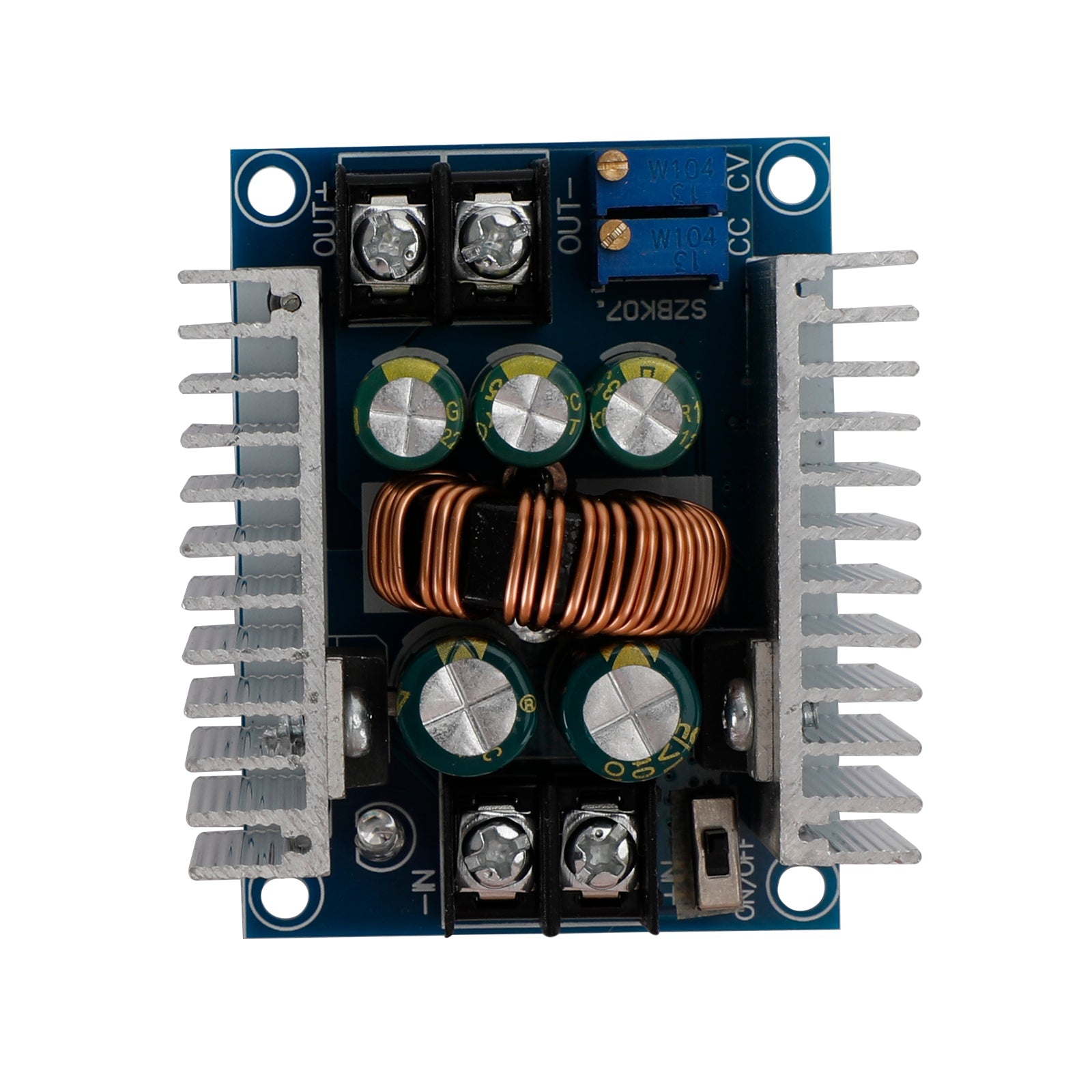

Istruzioni per il cablaggio:
OUT+: uscita positiva
OUT-: uscita negativa
+IN: ingresso positivo
-IN: inserire un numero negativo
CV: Regolazione della tensione di uscita
CC: regolazione della corrente in uscita
EN: Abilita, il livello basso chiude l'uscita; Pausa, livello di alta tensione attivo
Quando l'ingresso e l'uscita sono collegati a terra, tensione costante di uscita CV a vuoto, corrente costante di uscita CC

Nota:
1. Si prega di consentire una differenza di 1-3 mm dovuta alla misurazione manuale.
2. Il colore dell'articolo visualizzato nelle foto potrebbe essere leggermente diverso sul monitor del tuo computer poiché i monitor non sono calibrati allo stesso modo.

Il pacchetto include:
1 convertitore X
