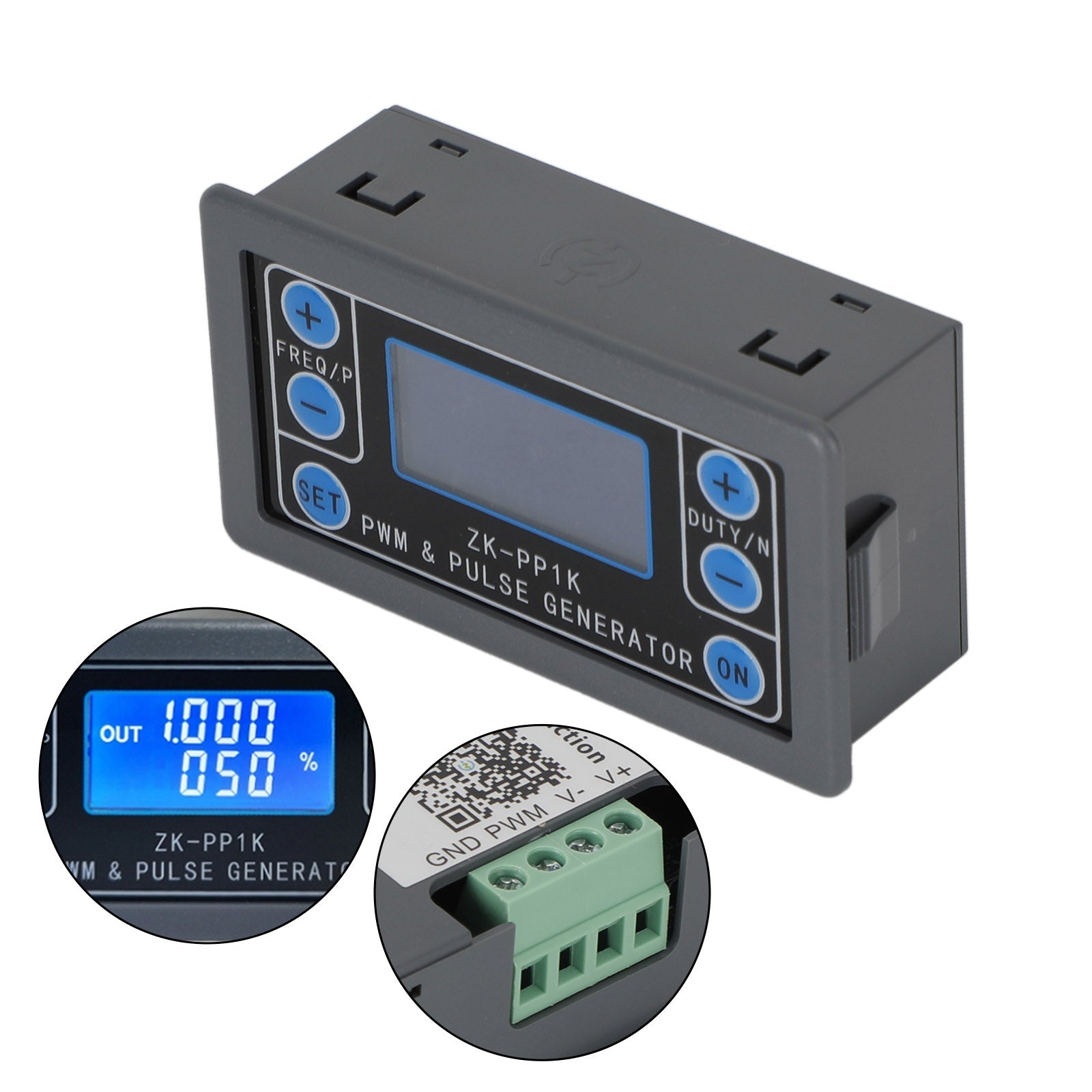

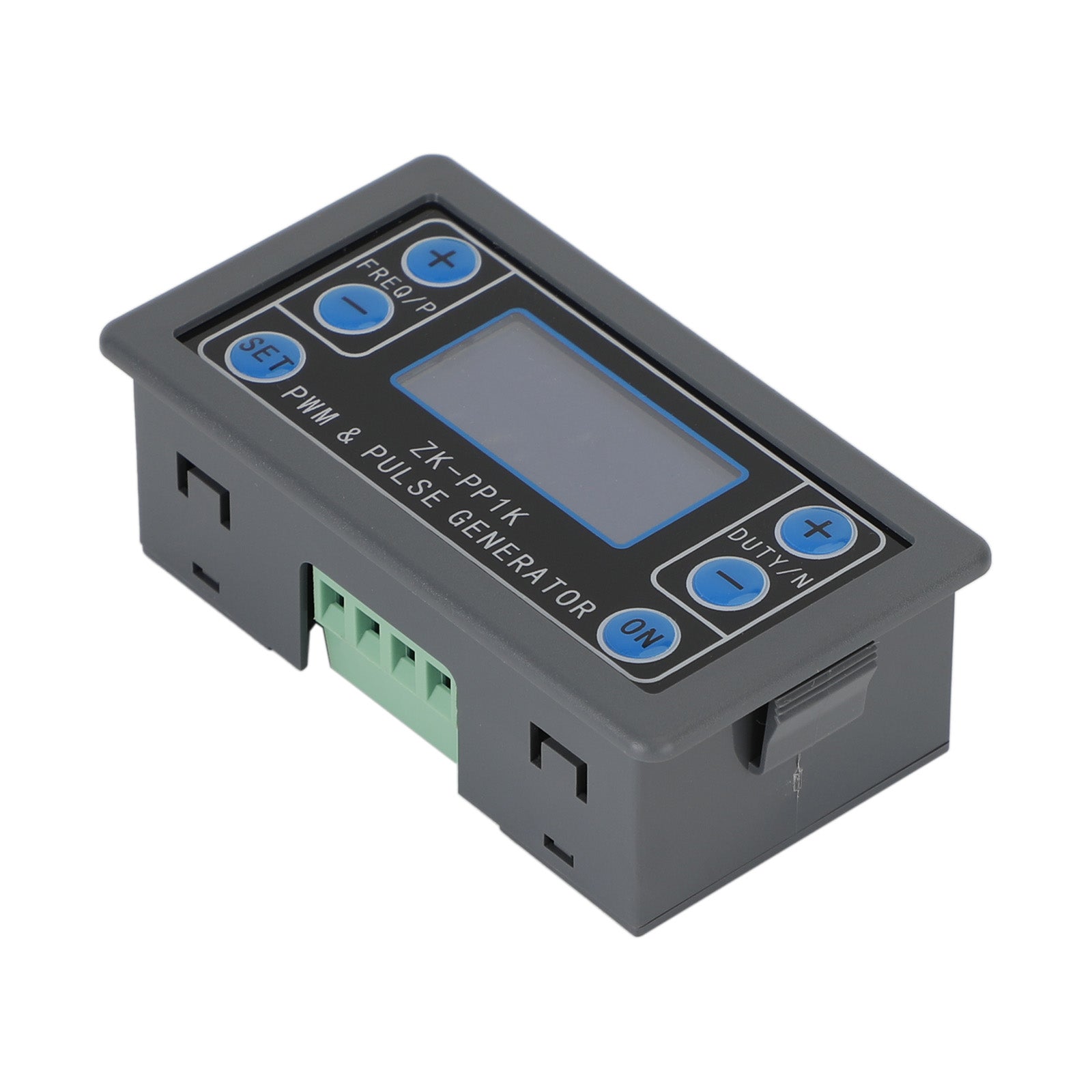

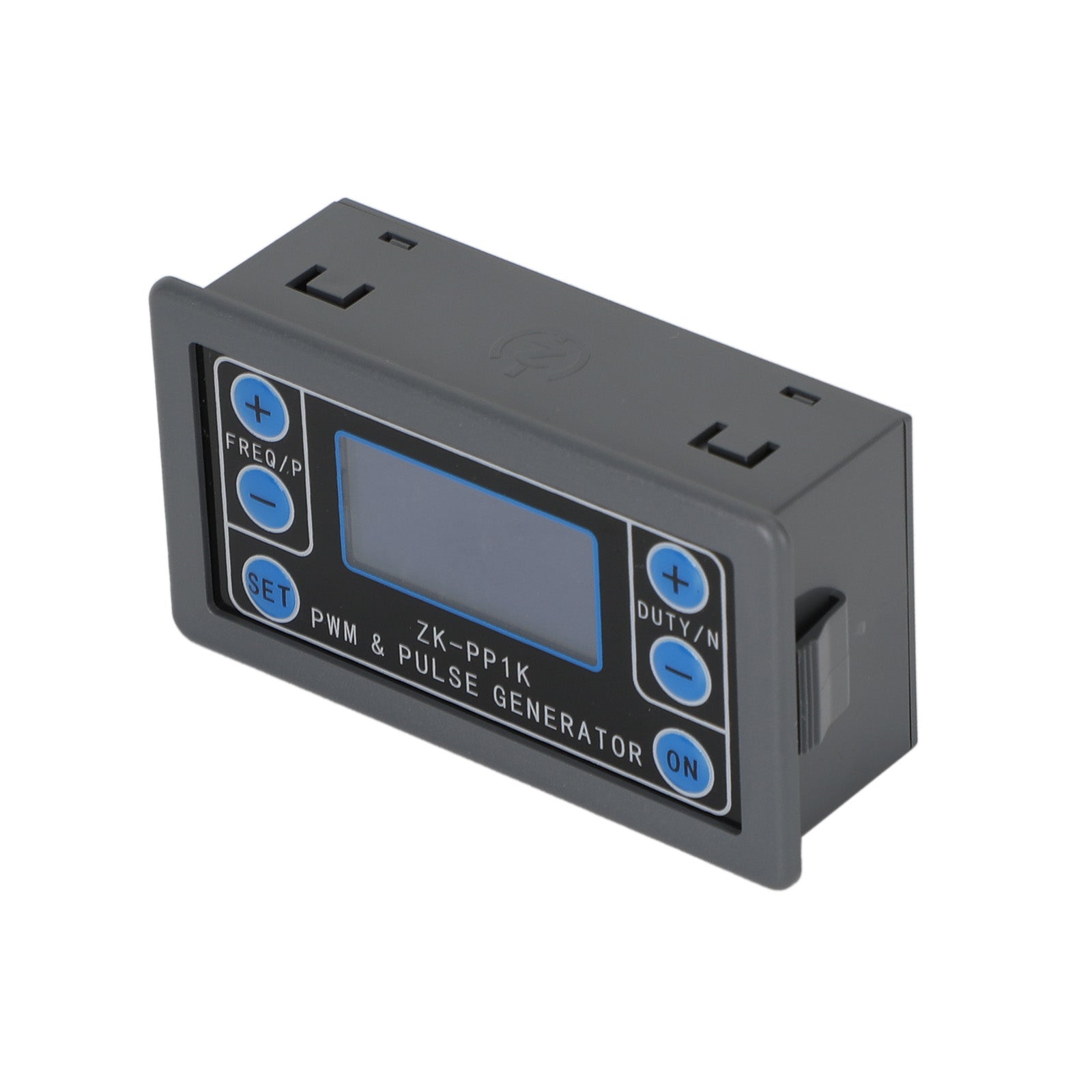

Descrizione:
Generatore di segnale PWM, generatore di segnale ad onda rettangolare ad onda quadra
Utilizzato per generare un segnale ad onda rettangolare ad onda quadra, che viene fornito a un motore CC o a un driver per motore passo-passo, motore passo-passo, servomotore, pinza elettrica, braccio robotico
Combina il driver per realizzare dimmer, regolazione della velocità, controllo di elettrovalvole, ecc. Tuttavia, non è possibile pilotare direttamente carichi come luci elettriche, motori ed elettrovalvole
Caratteristiche:

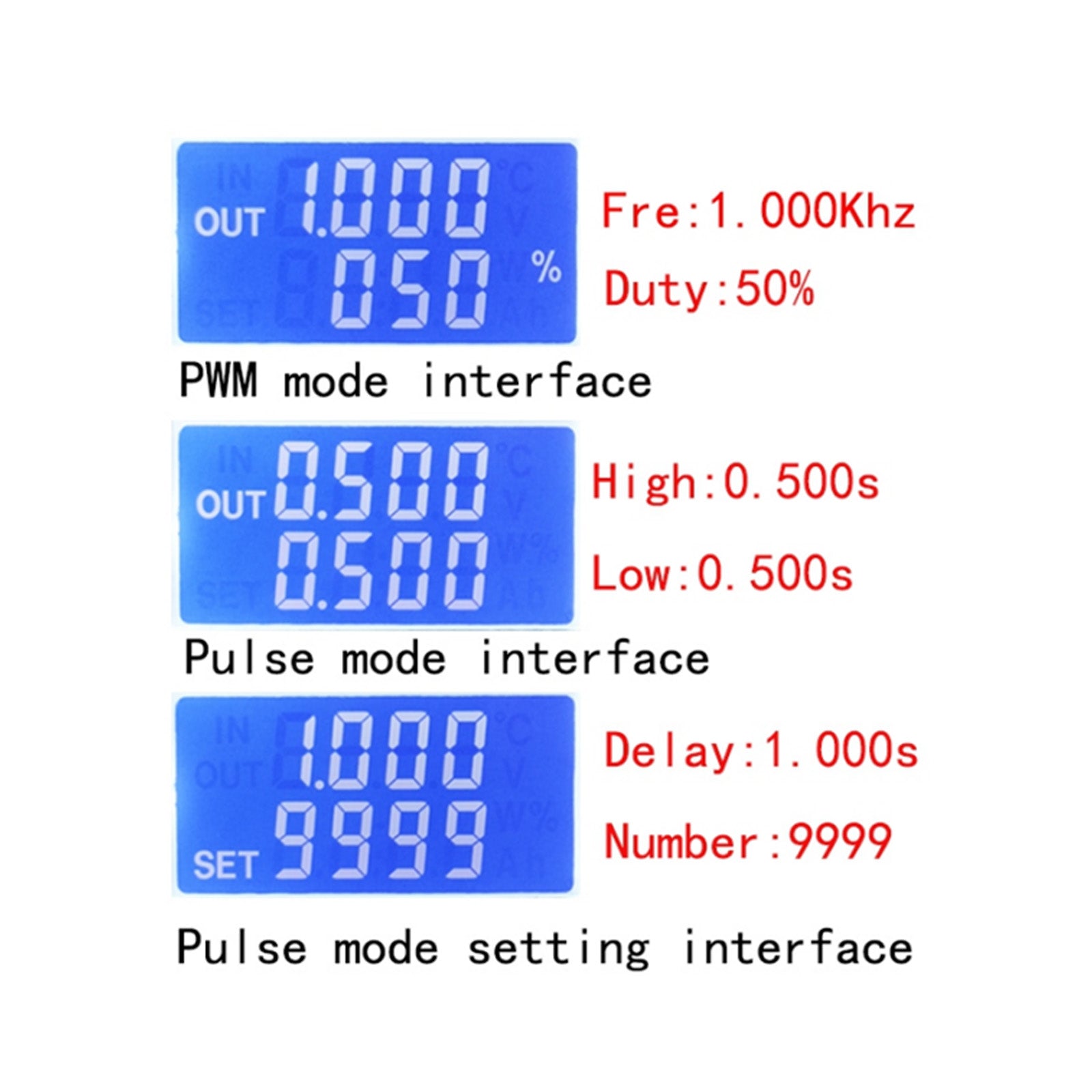

È possibile selezionare due modalità:
Modalità PWM - frequenza (continua), duty cycle. Si noti che in questa modalità non è possibile impostare il numero di impulsi e l'impulso viene sempre emesso;
Modalità PULSE: tempo di ampiezza dell'impulso positivo, tempo di ampiezza dell'impulso negativo, tempo di avvio ritardato e numero di impulsi regolabile.

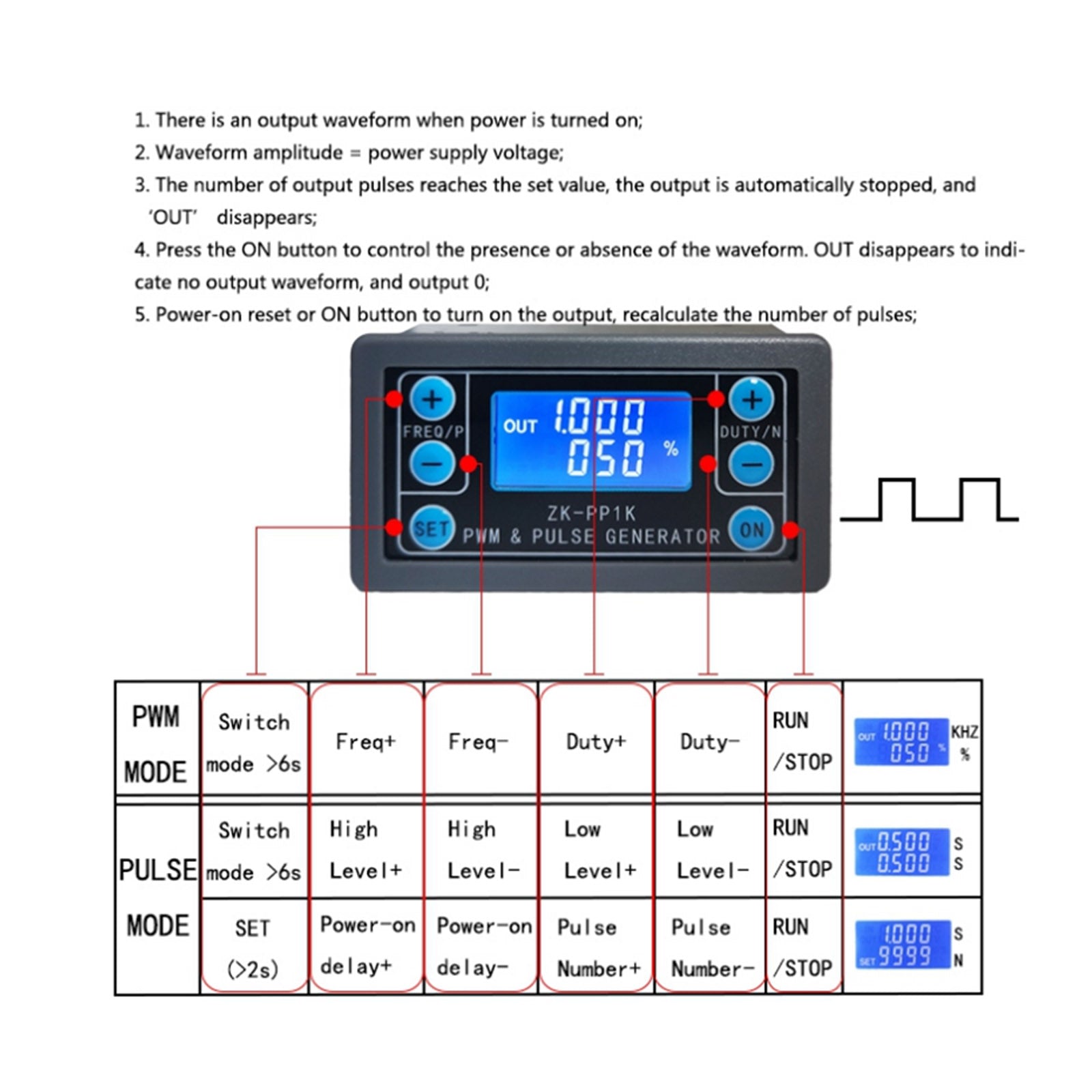

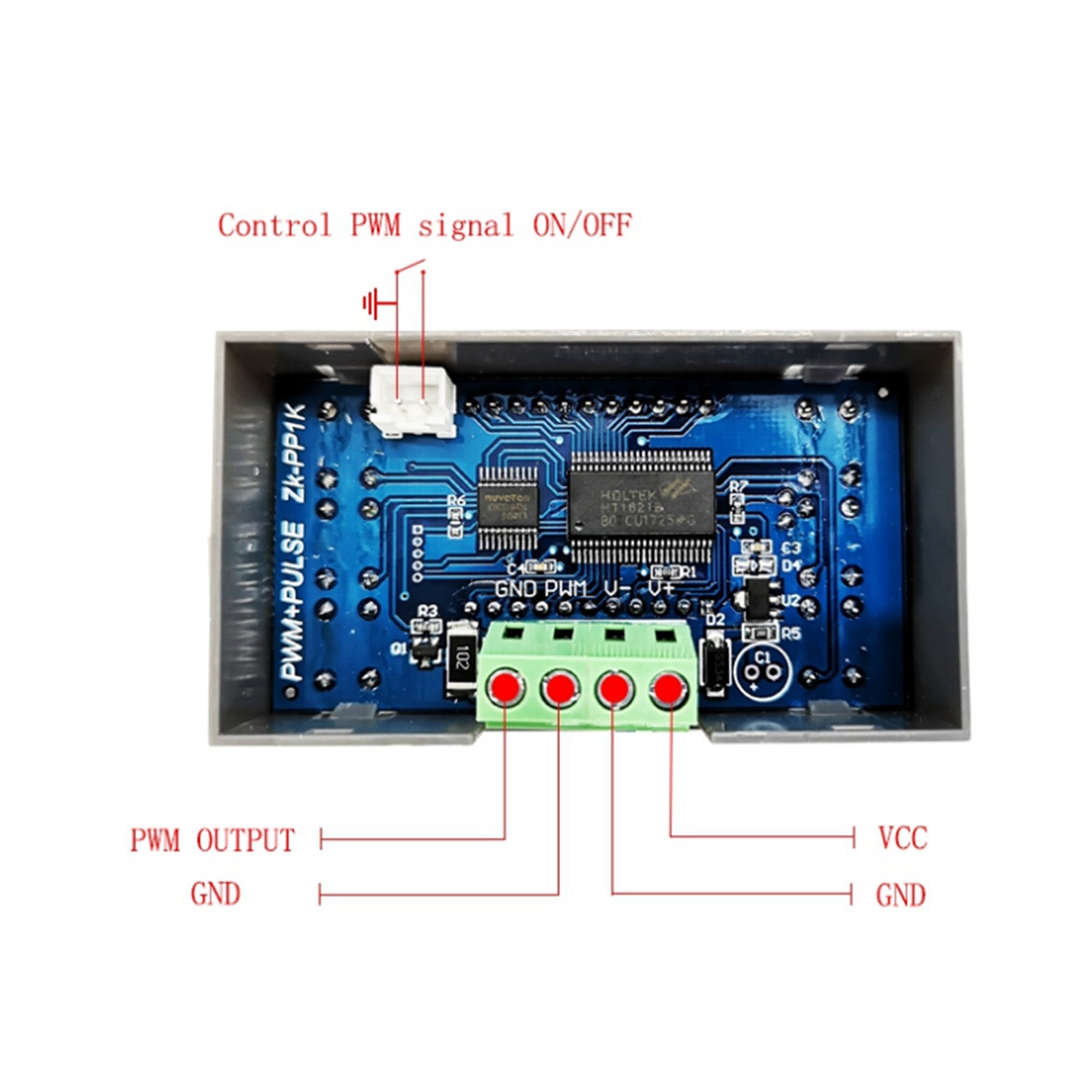

Con il pulsante start-stop, l'interruttore esterno può essere utilizzato anche per controllare il segnale di uscita ON/OFF.

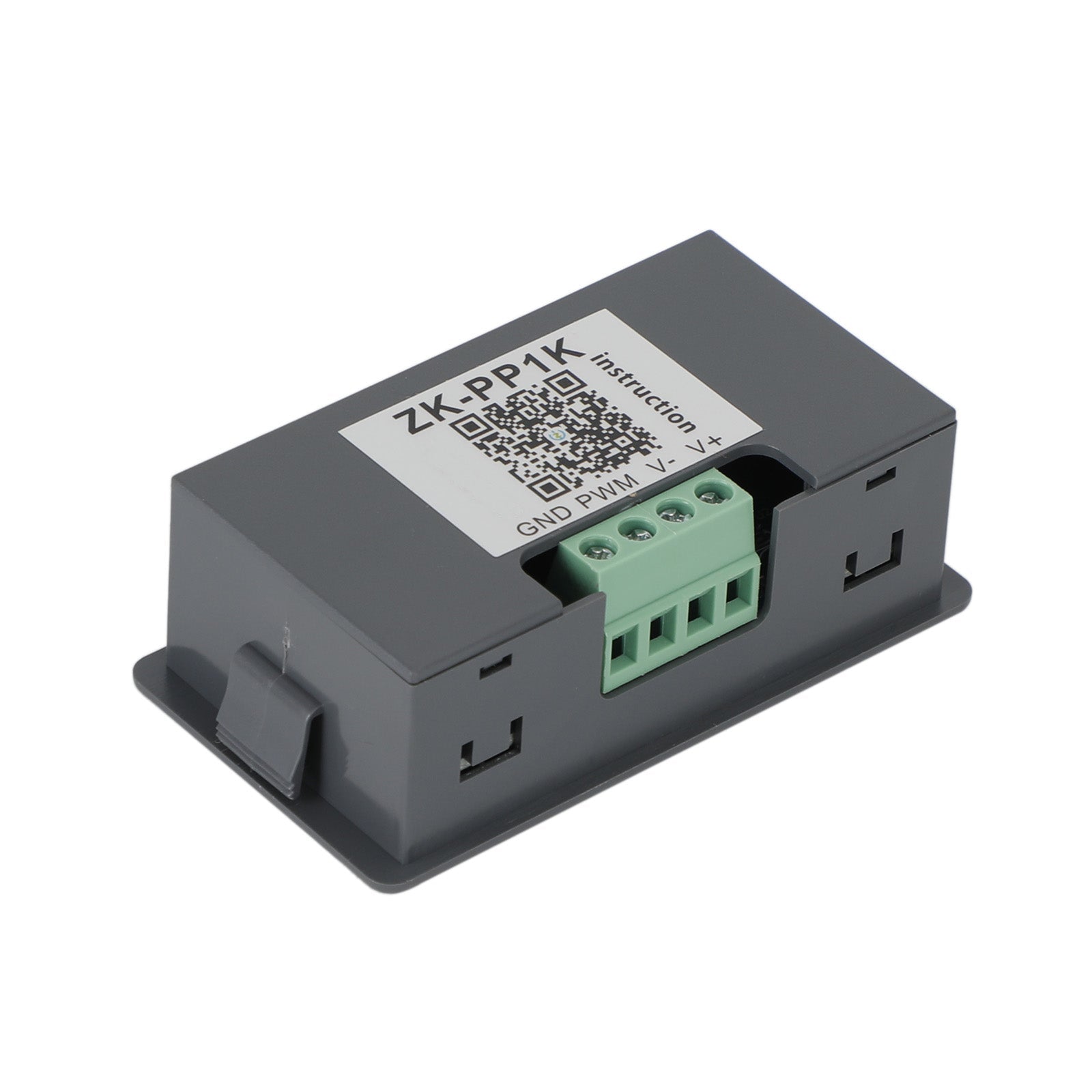

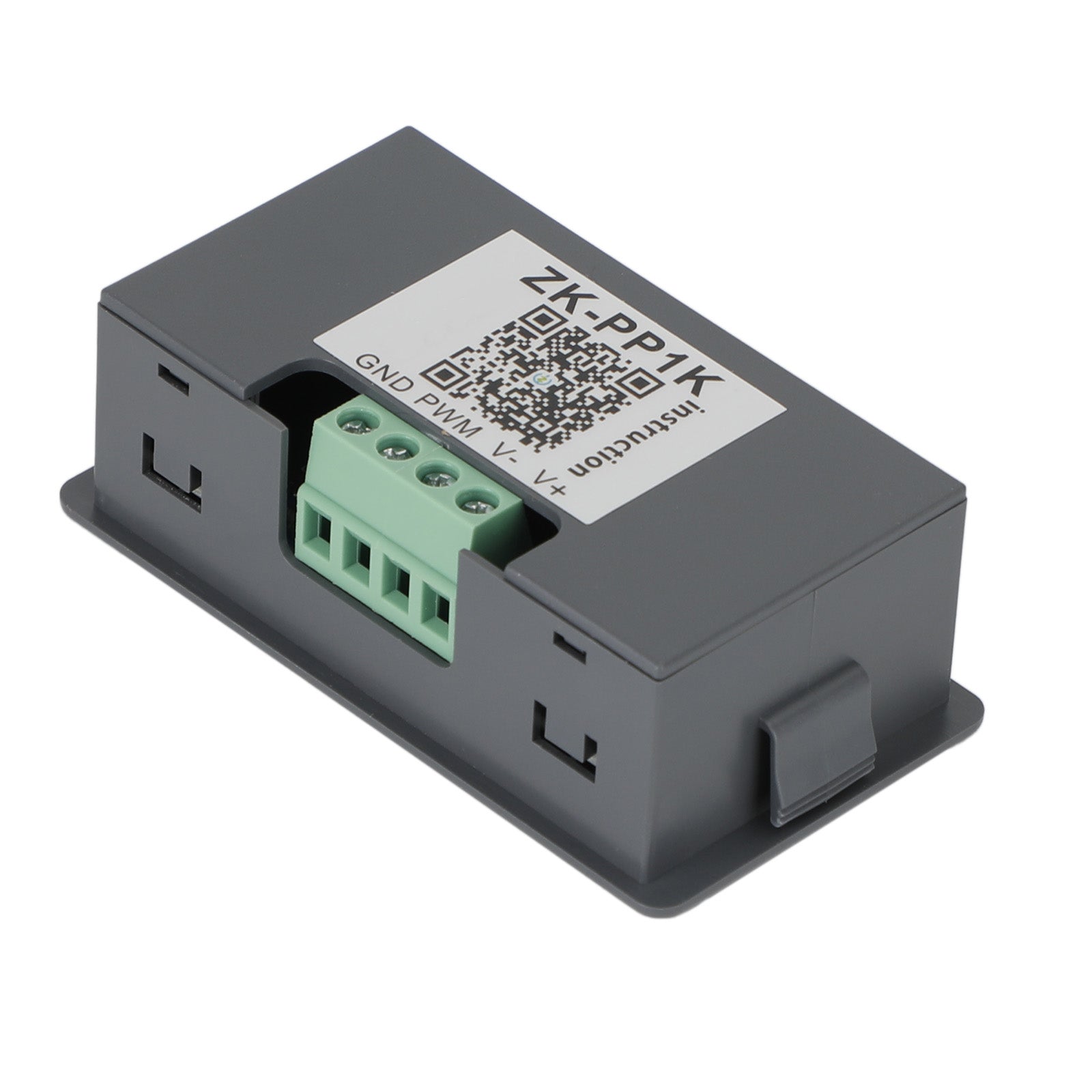

Ampio ingresso di tensione 3,3-30 V, con protezione anti-inversione, cablaggio terminale da 5,08 mm
Specifiche:
Condizione: 100% nuovo di zecca
Tensione di lavoro: 3,3 ~ 30 V, con protezione anti-inversione
Gamma di frequenza: 1Hz~150KHz, precisione circa 1,5%
Intervallo del ciclo di lavoro: 0-100%, incremento dell'1%.
Numero di impulsi: 1-9999, o infinito (il display '----' sta per infinito)
Tempo di ritardo dell'uscita: 0,000 s-9999 s, il minimo può essere impostato su 1 ms
Lunghezza dell'ampiezza dell'impulso positivo e negativo: 0,000 s-9999 s, il minimo può essere impostato su 1 ms
Capacità di carico del segnale: inferiore a 30 mA
Ampiezza del segnale di uscita: l'ampiezza è uguale alla tensione di alimentazione

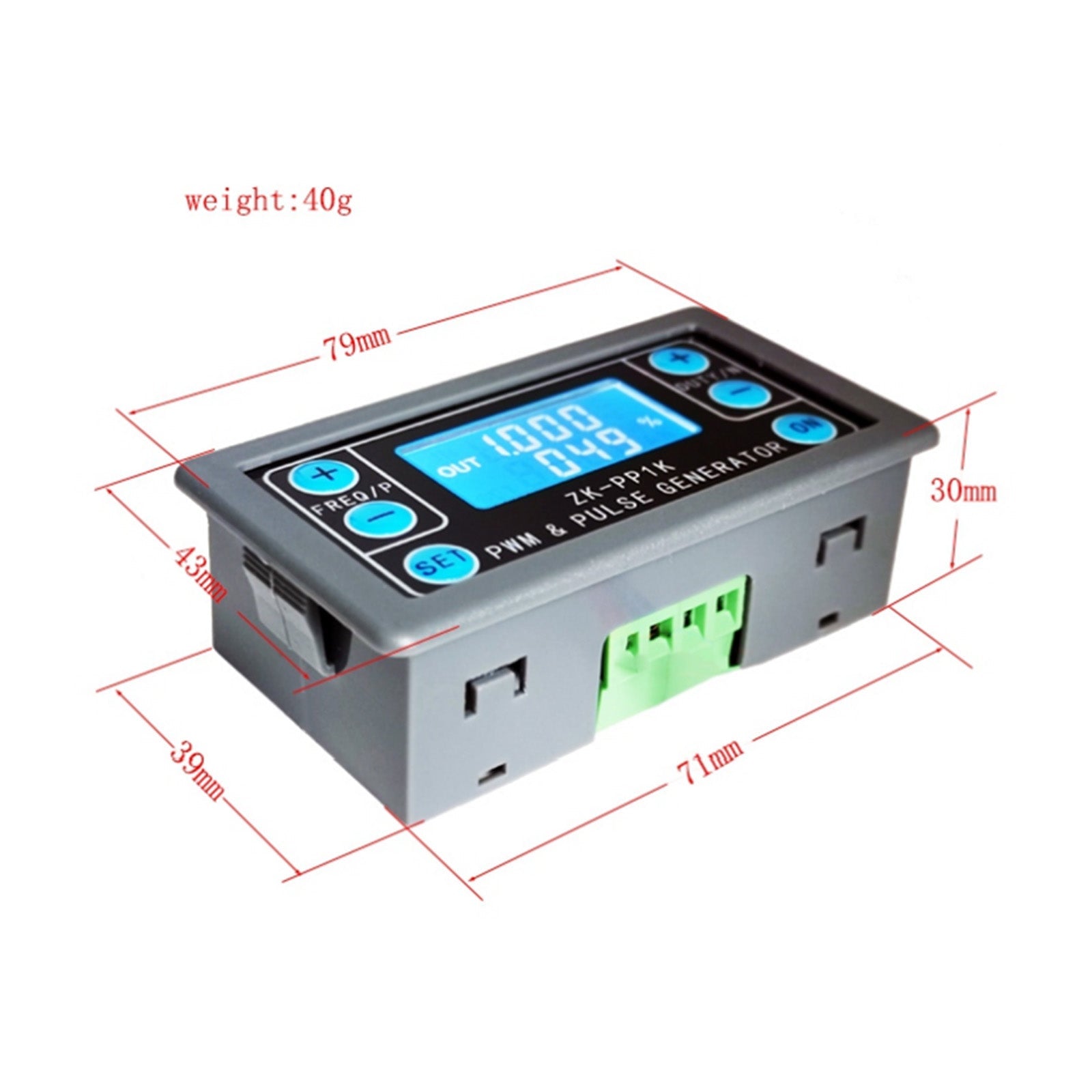

Dimensioni del prodotto: 79 * 43 * 30 mm/3,1 * 1,7 * 1,2 pollici
Nota:
1. Si prega di consentire una differenza di 1-3 mm dovuta alla misurazione manuale.
2. Il colore dell'articolo visualizzato nelle foto potrebbe essere leggermente diverso sul monitor del tuo computer poiché i monitor non sono calibrati allo stesso modo.
Il pacchetto include:
1 x frequenza di impulso del generatore di segnale PWM digitale
